Reducción de RV industrial de alta precisión para robótica industrial y automatización

Detalles del producto

Product:

Solid Shaft E Series RV Reducer

Material:

Steel, Aluminum

Torsional Rigidity:

372 to 7448 Nm/arc.min.

Rated torque:

167 to 4410 Nm

Output Torque:

17 to 450 Nm

Lost motion:

MAX. 1 Arc.min.

Rated output speed:

15 r/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Weight:

4.7 to 66.4 kg

Color:

Sliver

Design life:

6000 hours

Warranty:

1 Year

Application:

3C automation, Precision CNC machine tools, Glass polishing equipment, Humanoid robot, Laser equipment

Condiciones de pago y envío

Cantidad de orden mínima

1 juego

Precio

To Be Negotiated

Packaging Details

Carton Box

Delivery Time

3-4 Weeks

Payment Terms

T/T

Supply Ability

20000 Sets per Month

Productos relacionados

Reducción de velocidad de RV de equipo robótico compacto Reacción mínima

Obtenga el mejor precio

RV-C Flanged Robot Reducción de velocidad cabeza de engranaje eje hueco

Obtenga el mejor precio

Reductor de engranajes armónico de caballo de engranaje RV de serie sólida

Obtenga el mejor precio

RV-E con rueda planetaria de flanco con reducción de la transmisión caja de engranajes baja reacción

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Reducción de RV industrial de alta precisión para robótica industrial y automatización

Reducción de RV sonutilizado para las tres articulaciones de la cintura y el codo de la pierna del robot con gran par, y el robot industrial con gran carga utiliza RV para uno, dos y tres ejes.Comparado con el reductor armónico, la clave de la reducción RV radica en la tecnología de procesamiento y el proceso de montaje.

Características clave

Reacción negativa cero: Una de las características clave de los reductores de RV es su operación de reacción negativa cero, lo que garantiza un posicionamiento preciso y una transmisión de movimiento suave.
Alta precisión: los reducidores RV proporcionan una alta precisión y repetibilidad, lo que los hace adecuados para aplicaciones que requieren un control preciso del movimiento.
Alta capacidad de par: a pesar de su tamaño compacto, los reducidores RV pueden manejar cargas de par altas, lo que los hace adecuados para aplicaciones exigentes.
Bajo ruido y vibración: funcionan con bajos niveles de ruido y vibración, lo que garantiza un funcionamiento suave y silencioso, que es esencial en muchas aplicaciones, incluida la robótica y la automatización.

EspecíficoEficienciael

	Especificación	El par de salida kgf-m (((Nm)
	20	17 ((167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160 (((1568)
	320	Las demás:
	450	450 ((4410)

Cuadro de parámetros de la serie RV-E

Modelo	Rigididad de torsión	Dimensión ((mm)		Torque nominal (T0)	Velocidad de salida nominal (N0)	Rigididad por torsión	Perdida de movimiento		Reacción	Torque de flexión permitido (Nm)	Carga de empuje admisible (N)	Peso (en kg)
Modelo	Nm/arco.min.	a) el	b	Torque nominal (T0)	Velocidad de salida nominal (N0)	Nm/arco.min.	Arco.min	Determinación de la velocidad de rotación (Nm)	- ¿ Qué pasa?	Torque de flexión permitido (Nm)	Carga de empuje admisible (N)	Peso (en kg)
BX20E	372	20.1	113.3	El motor de carga es el siguiente:	15 r/min.	49	Se trata de un	± 5.00	Se trata de un	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		± 12 años3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	Con una longitud de diámetro igual o superior a 30 mm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Imágenes detalladas

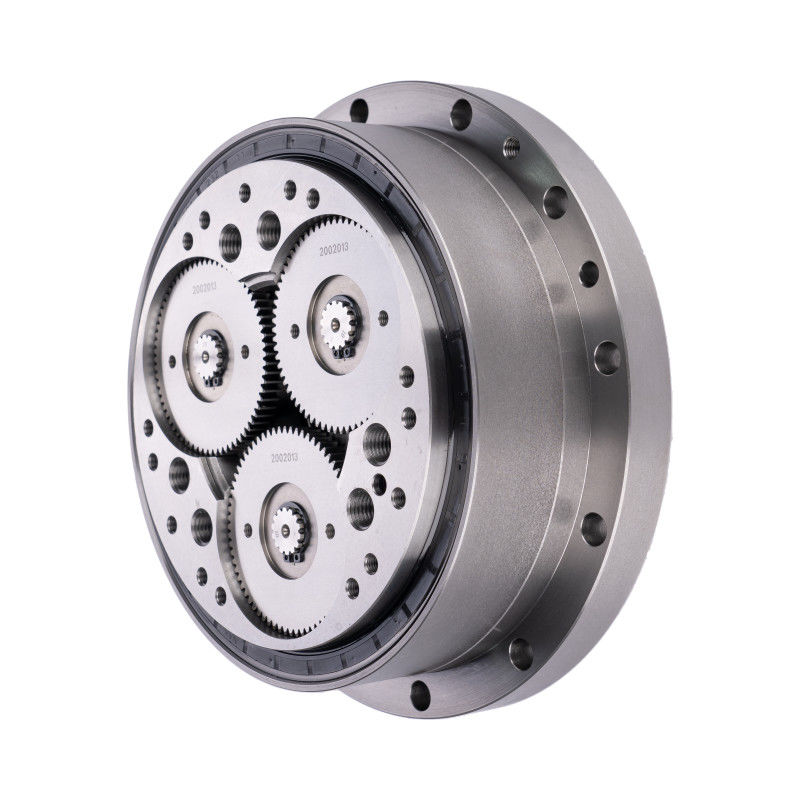

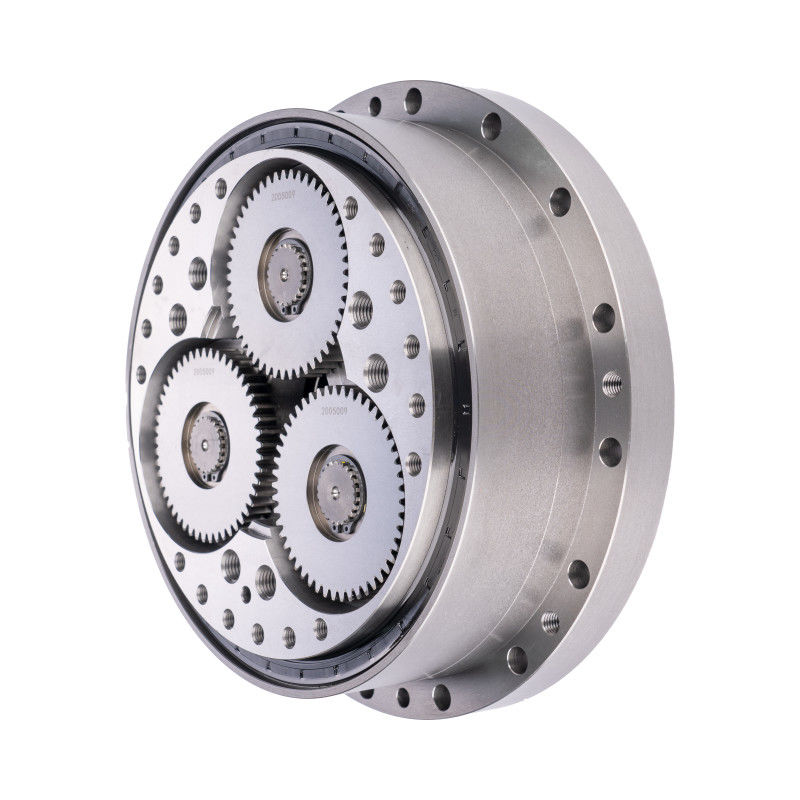

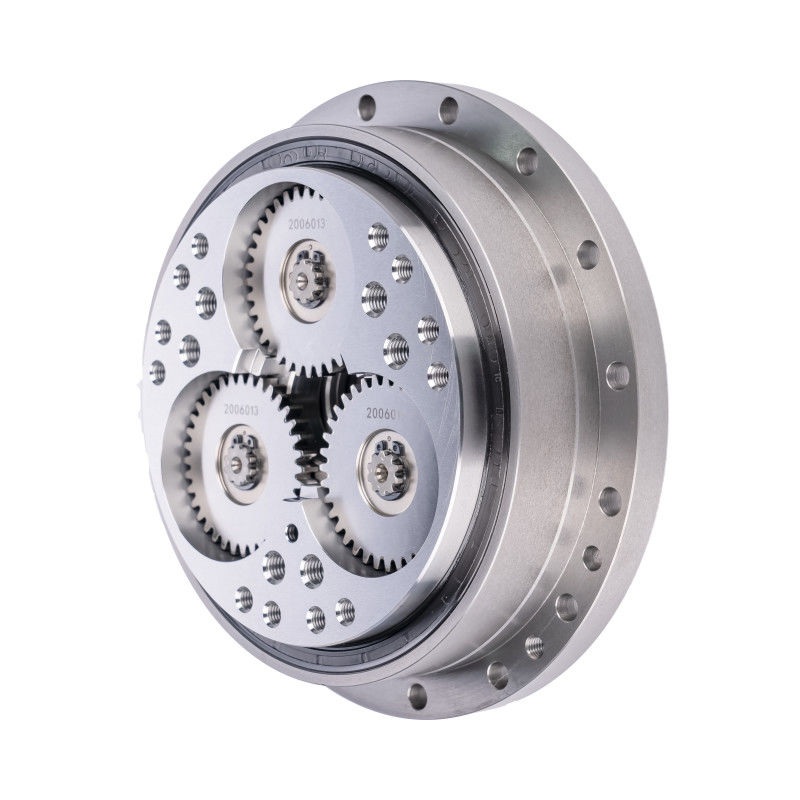

Reducción de RV industrial de alta precisión para robótica industrial y automatización 1

Atributos clave del reducidor de RV de eje sólido de la serie E
Producto	Reducción de RV de eje sólido
El material	Acero y aluminio
Ratio estándar	de 57 a 160
Torque de salida	de 17 a 450 Nm
Rigididad de torsión	Se aplicarán las siguientes medidas:
Torque nominal	De 167 a 4410 Nm
Reacción	Max. 1 minuto de arco.
Torque máximo permitido momentáneo	de 833 a 22050 Nm
Velocidad de salida nominal	15 r/min.
Modelo	El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles se calculará en función de la temperatura de los mismos.
Peso	4.7 a 66,4 kg
Vida útil del diseño	6 000 horas
Garantización	1 año

Aplicación

Dispositivos de conducción de eje de robot articulados verticales
SCARA, Selección y colocación
Indicador de cabeza de máquina

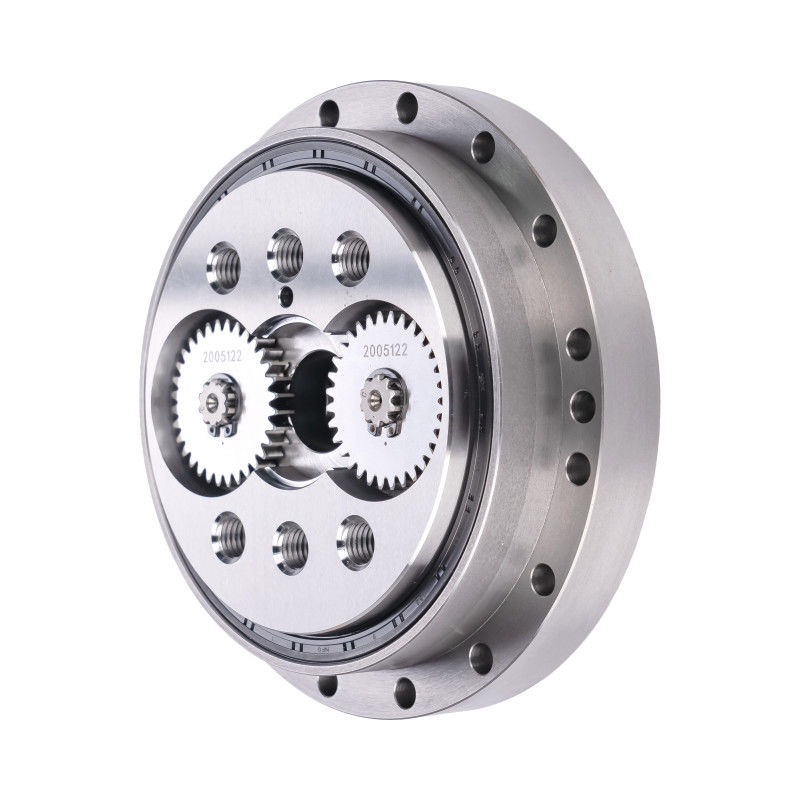

Reducción de RV industrial de alta precisión para robótica industrial y automatización 4

Preguntas frecuentes

¿Cuáles son las ventajas de un motor cicloidal?

Las cajas de engranajes cicloidales ofrecen varias ventajas, incluidas las altas relaciones de reducción, el diseño compacto, la capacidad de carga excepcional, la reacción negativa mínima y la excelente resistencia a los golpes.Estas características los hacen ideales para aplicaciones que requieren un control preciso del movimiento y fiabilidad bajo cargas pesadas.

¿Los engranajes cicloidales de reducción de RV tienen reacción?

Las ventajas de los engranajes cicloidales sobre los planetarios:
Prácticamente sin reacciones negativas durante toda la vida, mayor rigidez, diseño más compacto.

¿Cómo funciona una reducción de RV cicloide?

El eje de entrada está montado excéntricamente en un rodamiento de elemento rodante (normalmente un rodamiento de rodillo cilíndrico), haciendo que el disco cicloidal oscile en un círculo.El disco cicloidal girará independientemente alrededor del rodamiento a medida que se empuja contra el engranaje de anillo.

¿Qué es un reductor de velocidad de RV?

La reducción RV es una reducción de control de alta precisión con una estructura cicloidal de reducción de ruedas de pines.el reductor tiene las características de tamaño pequeño, ligero, de alta rigidez y resistencia a la sobrecarga.
