Lugar de origen:
Jiangsu, China
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
RV - N

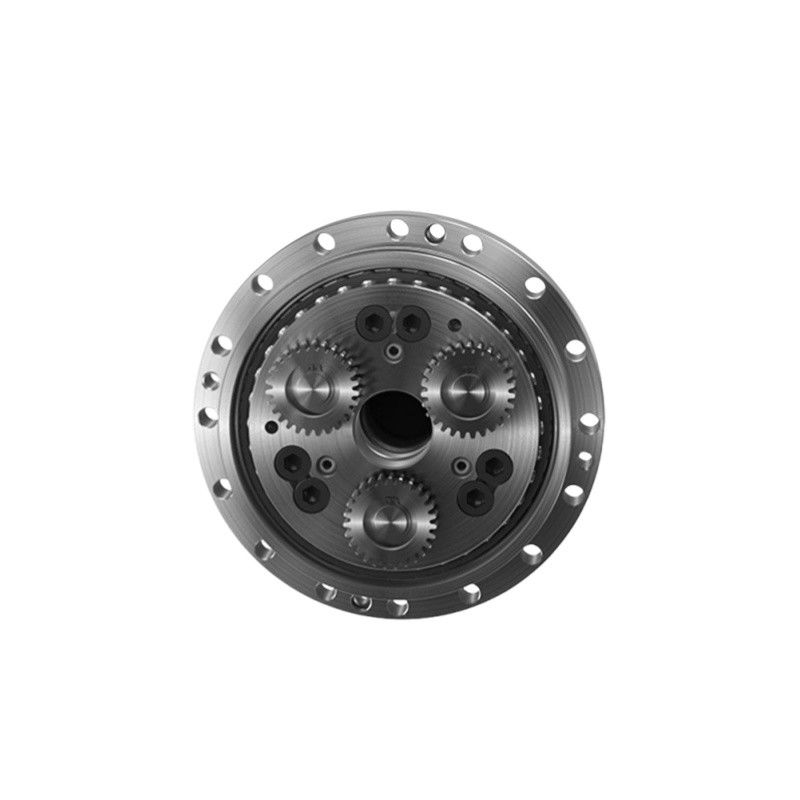

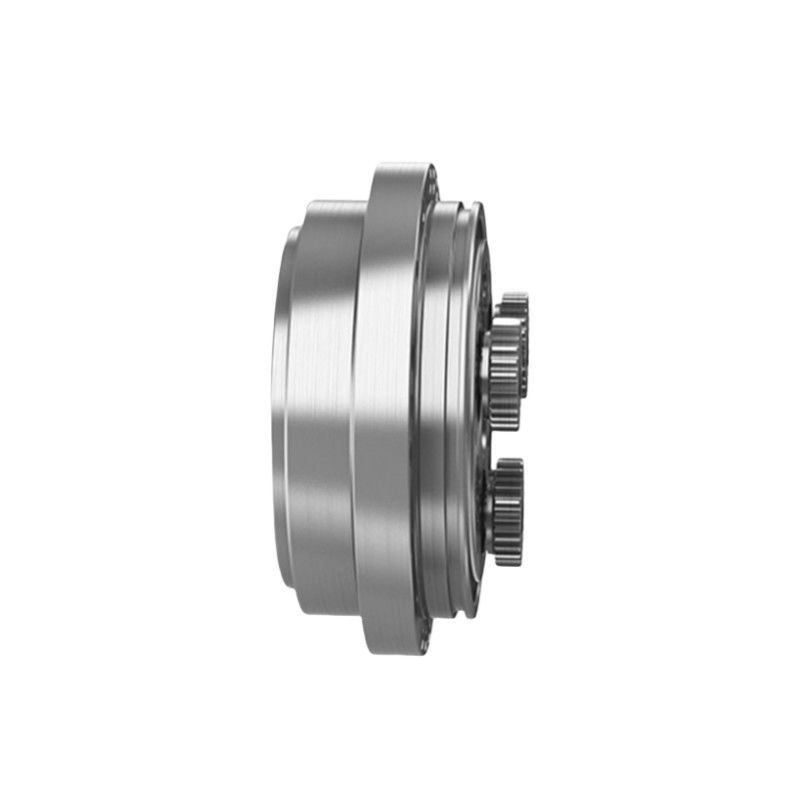

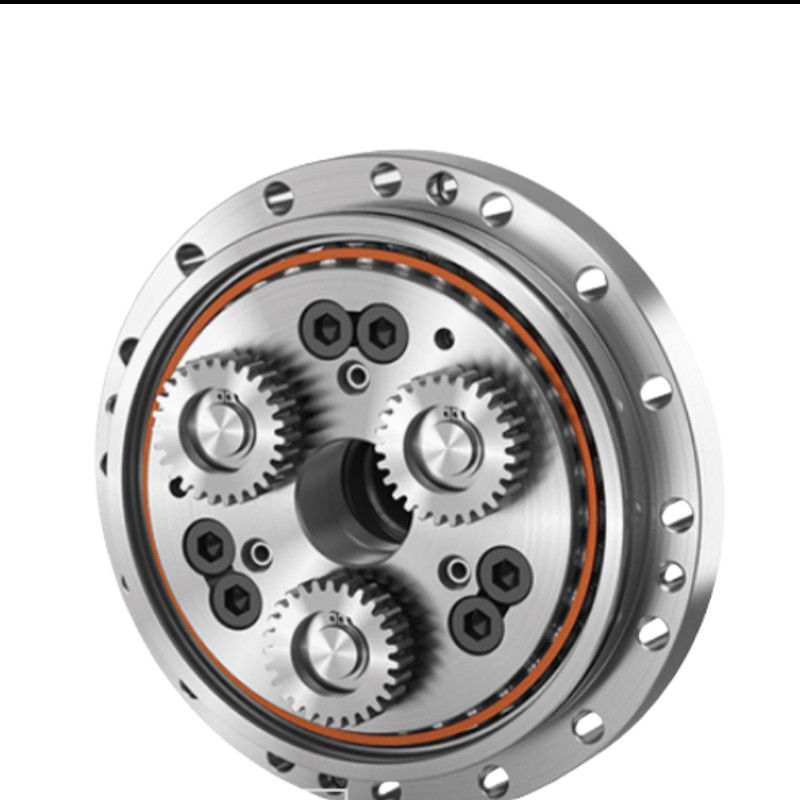

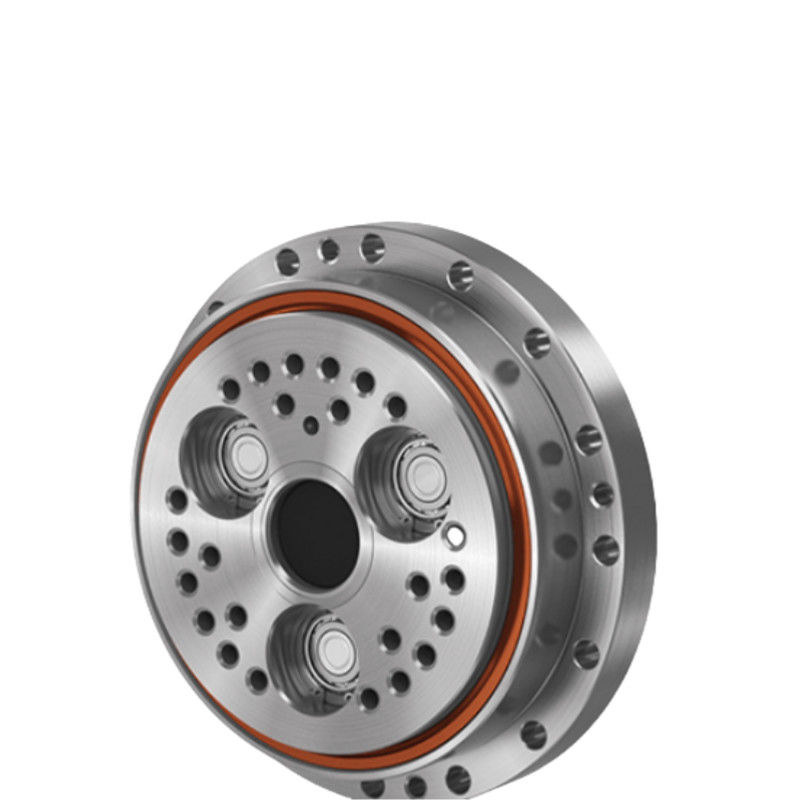

Son conocidos por su alta precisión, tamaño compacto y excelentes capacidades de transmisión de par.
El reductor RV se utiliza para las tres articulaciones de la pierna, la cintura y el codo del robot con un gran par, y el robot industrial con una gran carga utiliza RV para el primer, segundo y tercer eje.
Consideraciones para la selección de los reductores RV de la serie N
Requisitos de par y velocidad:
Se seleccionará la relación de reducción adecuada en función del par y la velocidad de salida requeridos.
Limitaciones de tamaño y peso:
Asegurar la compatibilidad con las limitaciones de espacio y el peso total del sistema.
Factores ambientales:
Considere las condiciones de funcionamiento tales como el rango de temperatura, humedad y resistencia a los golpes.
Precisión y repetibilidad:
Se evaluará la capacidad de la caja de cambios para mantener un control preciso del movimiento y una reacción negativa mínima durante períodos prolongados.
Especificaciones
Cuadro de parámetros de la serie RV-N
| Modelo | Ratio estándar | Torque nominal | Velocidad de salida nominal | Vida útil del diseño | Aceleración permitida el par de desaceleración |
Maximum de tiempo permitido torsión |
Reacción | Perdida de movimiento | Torque de flexión permitido | Maximum de tiempo permitido torque de flexión |
Carga radial permitida | El peso. |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min.) | (arc.min.) | (Nm) | (Nm) | (N) | (En kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Atributos clave
| Atributos clave de los engranajes compactos de reducción de RV de la serie N | |||
| Producto | Reducción de RV de eje hueco | ||
|
El material
|
Acero, aluminio | ||
|
Rigididad de torsión
|
Se aplicarán las siguientes medidas: | ||
| Velocidad de salida nominal | 15 r/min. | ||
|
Reacción
|
Max. 1 minuto de arco. |
||
|
Torque máximo permitido momentáneo
|
de 1225 a 24500 Nm | ||
|
Modelo
|
El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles. |
||
|
Peso
|
3.8 a 57,2 kg | ||
| Vida útil del diseño | 6 000 horas | ||
| Aplicación | Robótica, mecanizado CNC, sistemas de fabricación automatizados | ||
| Características | Capacidad de par elevado, reacción negativa mínima, rendimiento duradero | ||
| Garantización | 1 año | ||
Aplicación
