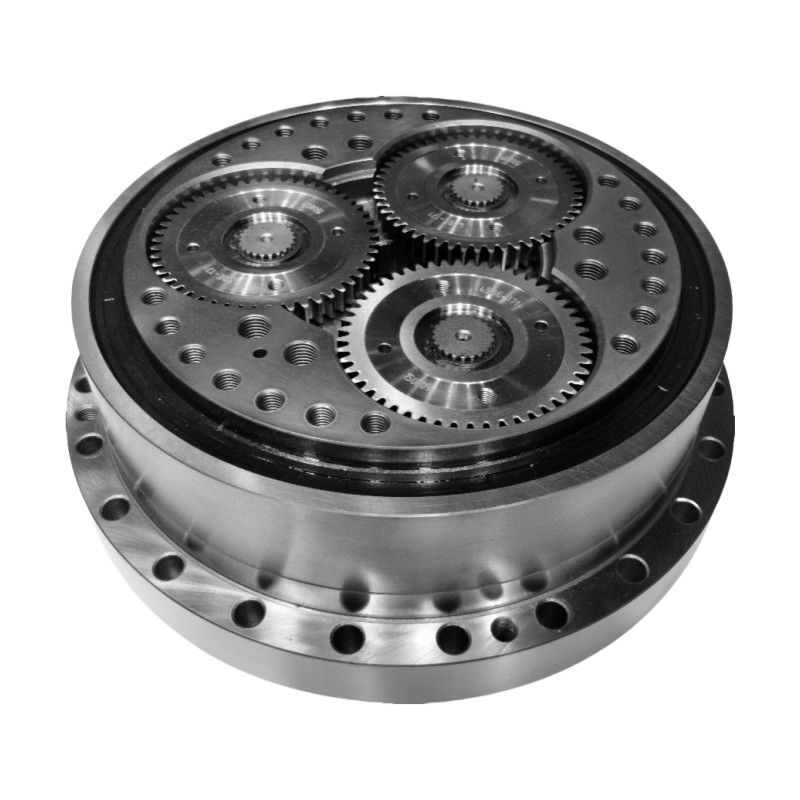

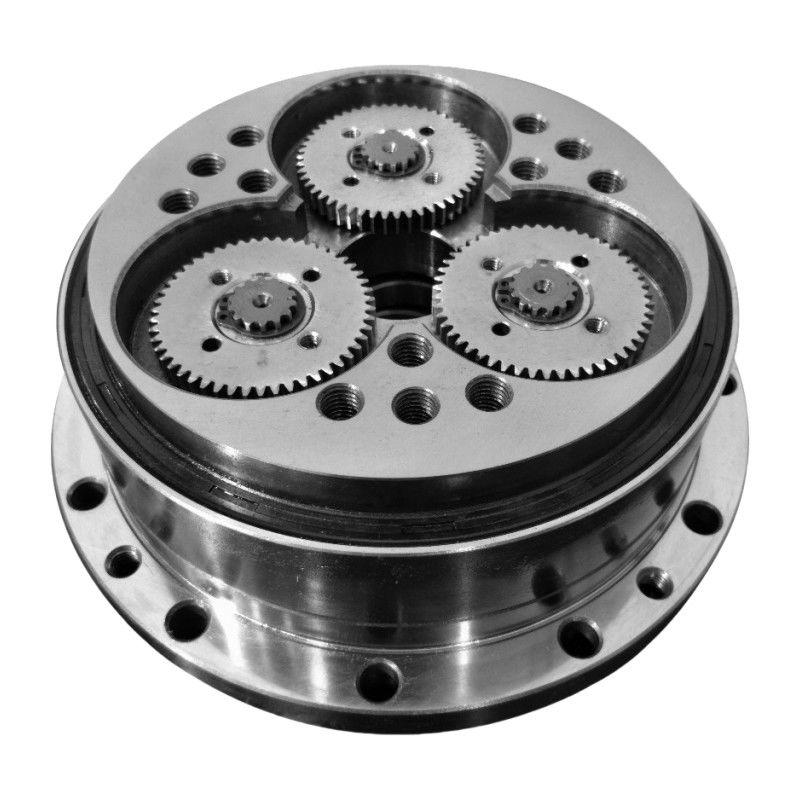

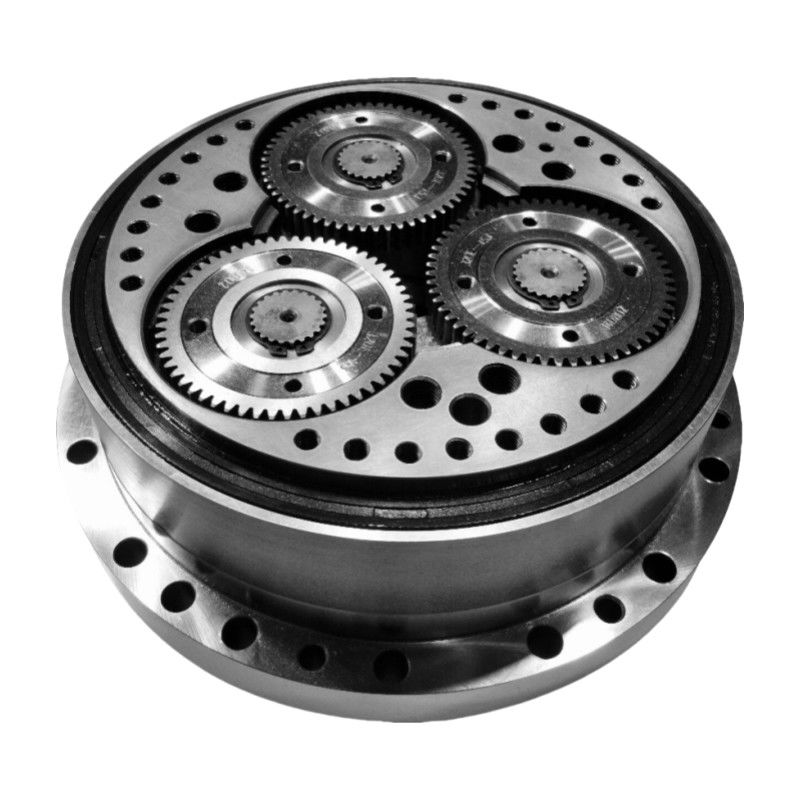

Name: Reducción de engranajes cicloidales de alto par RV Caja de engranajes para robótica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E
Availability: InStock

En casa > productos > Reducción de vehículos recreativos >

Reducción de engranajes cicloidales de alto par RV Caja de engranajes para robótica

Reducción de engranajes cicloidales de alto par

Robótica Reducción de engranajes cicloidal

Caja de cambios de reducción de remolque cicloidal

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

RV - E

Contacta con nosotros

Solicitar una cita

Reducción de engranajes cicloidales de alto par RV Caja de engranajes para robótica

Detalles del producto

Producto:

Reducción de RV de eje sólido de la serie E

El material:

de acero, de aluminio

Rigididad de torsión:

Se aplicarán las siguientes medidas:

Esfuerzo de torsión clasificado:

De 167 a 4410 Nm

Torque de salida:

de 17 a 450 Nm

Perdida de movimiento:

Max. 1 minuto de arco.

Velocidad de la salida nominal:

15 r/min

Modelo:

El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los co

Peso:

4.7 a 66,4 kg

El color:

Las partes de la cabeza

La vida diseñada:

6000 horas

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Reducción de velocidad de RV de equipo robótico compacto Reacción mínima

Obtenga el mejor precio

RV-C Flanged Robot Reducción de velocidad cabeza de engranaje eje hueco

Obtenga el mejor precio

Reductor de engranajes armónico de caballo de engranaje RV de serie sólida

Obtenga el mejor precio

RV-E con rueda planetaria de flanco con reducción de la transmisión caja de engranajes baja reacción

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Reducción de vehículos recreativos

A menudo conocido simplemente como engranaje de RV, es un tipo de caja de cambios de precisión que es muy valorada por su alta capacidad de par, reacción negativa mínima y robustez.Máquinas y aparatos para máquinas y aparatos, y otras aplicaciones de alta precisión.

Operación

Rotaciónel eje de entrada gira, haciendo que el disco cicloidal se mueva.
El compromisoA medida que el disco cicloidal gira, se conecta con los pines y rodillos, que están dispuestos en una posición fija con respecto al disco.
ReducciónEl movimiento único del disco cicloidal se traduce en una velocidad reducida y un par mayor en el eje de salida.

EspecíficoEficiencias de RV-E

	Especificación	El par de salida kgf-m (((Nm)
	20	17 ((167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160 (((1568)
	320	Las demás:
	450	450 ((4410)

Cuadro de parámetros de la serie RV-E

Modelo	Rigididad de torsión	Dimensión ((mm)		Torque nominal (T0)	Velocidad de salida nominal (N0)	Rigididad por torsión	Perdida de movimiento		Reacción	Torque de flexión permitido (Nm)	Carga de empuje admisible (N)	Peso (en kg)
Modelo	Nm/arco.min.	a) el	b	Torque nominal (T0)	Velocidad de salida nominal (N0)	Nm/arco.min.	Arco.min	Determinación de la velocidad de rotación (Nm)	- ¿ Qué pasa?	Torque de flexión permitido (Nm)	Carga de empuje admisible (N)	Peso (en kg)
BX20E	372	20.1	113.3	El motor de carga es el siguiente:	15 r/min.	49	Se trata de un	± 5.00	Se trata de un	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		± 12 años3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	Con una longitud de diámetro igual o superior a 30 mm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Atributos clave del reducidor de RV de eje sólido de la serie E
Producto	Reducción de RV de eje sólido
El material	Acero y aluminio
Ratio estándar	de 57 a 160
Torque de salida	de 17 a 450 Nm
Rigididad de torsión	Se aplicarán las siguientes medidas:
Torque nominal	De 167 a 4410 Nm
Reacción	Max. 1 minuto de arco.
Torque máximo permitido momentáneo	de 833 a 22050 Nm
Velocidad de salida nominal	15 r/min.
Modelo	El valor de las emisiones de CO2 de los combustibles fósiles y de los combustibles fósiles de los combustibles fósiles y de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles.
Peso	4.7 a 66,4 kg
Vida útil del diseño	6 000 horas
Garantización	1 año

Aplicación

Dispositivos de conducción de eje de robot articulados verticales
SCARA, Selección y colocación
Indicador de cabeza de máquina
Máquinas y aparatos para máquinas y aparatos

Reducción de engranajes cicloidales de alto par RV Caja de engranajes para robótica 2
