Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Serie XSA14
Introducción
El rodamiento de plato giratorio de precisión de la serie XSA, el rodamiento de plato giratorio de rodillos cruzados y el rodamiento de bola de cuatro puntos de contacto, con engranaje exterior, pueden instalarse con un sello, equipados con una taza de aceite,ajustado a un pequeño rango de par libre y es muy preciso, satisfaciendo las exigencias de diversos tipos de condiciones de trabajo.
El rodamiento de la plataforma giratoria es capaz de soportar grandes cargas radiales, cargas axiales, momentos de vuelco y otras cargas integrales simultáneamente.la rotaciónLa estructura compacta, la instalación sencilla y el mantenimiento conveniente lo hacen ideal para aplicaciones pesadas y de baja velocidad, como máquinas elevadoras, excavadoras,otros aparatosEs un rodamiento muy versátil que se utiliza ampliamente en una variedad de entornos.

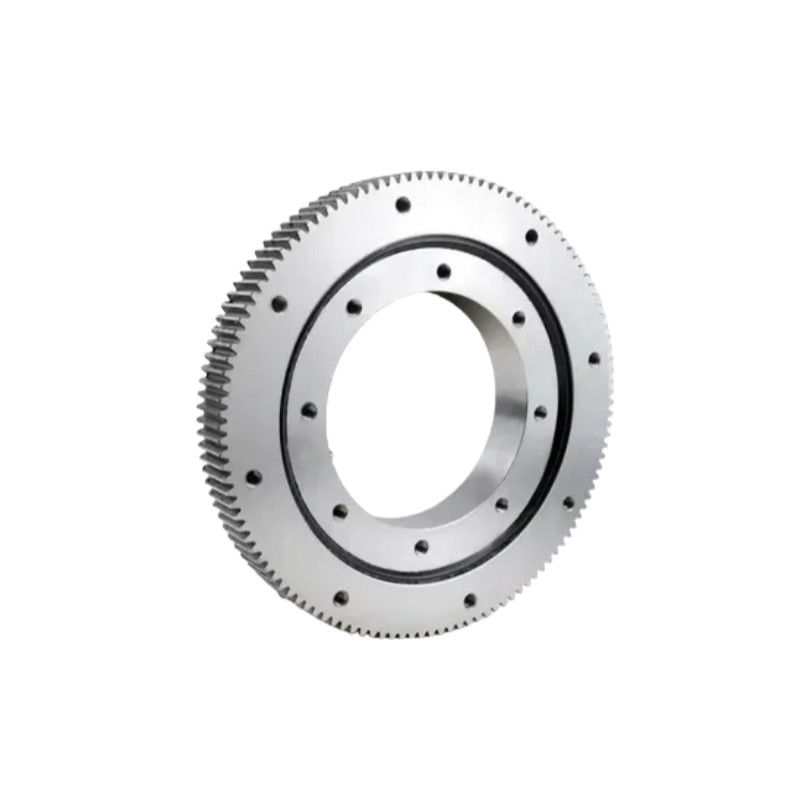

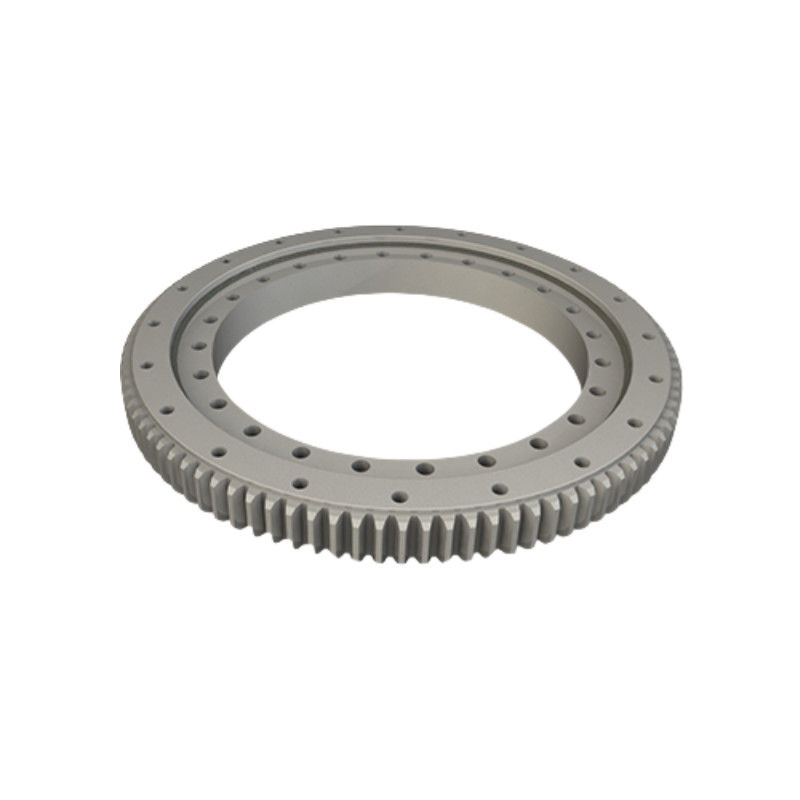

La serie XSA comprende rodamientos de rodadura de rodillos cruzados con dientes de engranaje externos.
Características de los rodamientos de los giradiscos
1.Capacidad de carga elevada:La configuración de rodillos cruzados permite a estos rodamientos manejar cargas significativas, lo que los hace ideales para aplicaciones exigentes.
2.Sistema de accionamiento simplificado:El engranaje externo facilita la conexión a engranajes, motores u otros sistemas de accionamiento externos, lo que reduce la necesidad de componentes adicionales.
3.Peso y tamaño reducidos del sistema:Elimina la necesidad de engranajes separados, lo que permite un diseño de sistema más compacto.
4.Precisión y estabilidad:La disposición de rodillos cruzados minimiza el juego, garantizando una rotación estable y libre de vibraciones bajo altas cargas.
Cómo elegir un rodamiento de plataforma giratoria
1.Requisitos de carga:Evaluar la capacidad del rodamiento para manejar cargas axiales, radiales y de momento para su aplicación específica.
2.Punto y módulo de engranaje:Asegurar la compatibilidad con el piñón motriz para optimizar el compromiso y minimizar el desgaste.
3.Requisitos de precisión:Elegir un modelo con la precisión adecuada en función de las necesidades de precisión de la aplicación.
4.Medio ambiente y sellado:Para ambientes al aire libre o hostiles, busque modelos con sellos adecuados para protegerse de la contaminación.
Especificaciones
| Modelo | Principales dimensiones | Precisión de rotación | Dimensión de la instalación | Carga nominal básica | Acceso | ||||||||||||||
| D | d | H. | hacer | M. | Z. | P5 | Anillo exterior | Anillo interior | Acto de trabajo | Las demás: | |||||||||
| - ¿ Qué? | El Kia | El mar | Sia también | Distancia del centro de tono | Agujero de montaje | Distancia del centro de tono | Agujero de montaje | Dinámico | Estático | Dinámico | Estático | ||||||||
| Se aplicará el método de cálculo de la rentabilidad. | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | 20-M12 con profundidad de 20 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01 ~ 0.03 |
| Se trata de los siguientes elementos: | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | 28-M12 con una profundidad de 20 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01 ~ 0.03 |
| Se aplicará el procedimiento siguiente: | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32-M12 con profundidad de 20 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01 ~ 0.04 |
| Se trata de los siguientes elementos: | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | 36-M12 con profundidad de 20 | 698 | 40 a 14 | 315 | 930 | 200 | 445 | 0.01 ~ 0.04 |
| Se trata de un sistema de gestión de la rentabilidad. | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | 36-M12 con profundidad de 20 | 798 | 40 a 14 | 340 | 1050 | 215 | 510 | 0.01 ~ 0.04 |
| Se trata de un sistema de gestión de la rentabilidad. | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | 40-M12 con profundidad de 20 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01 ~ 0.05 |
| Se trata de un sistema de control de la calidad. | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | 44-M12 con 20 profundidades | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01 ~ 0.05 |
Dibujo
Aplicación
|
|
|
|
| Automatización industrial | Equipo médico | Aeronautica y aeroespacial | Equipo de precisión |
