Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Serie SHF SHG
|

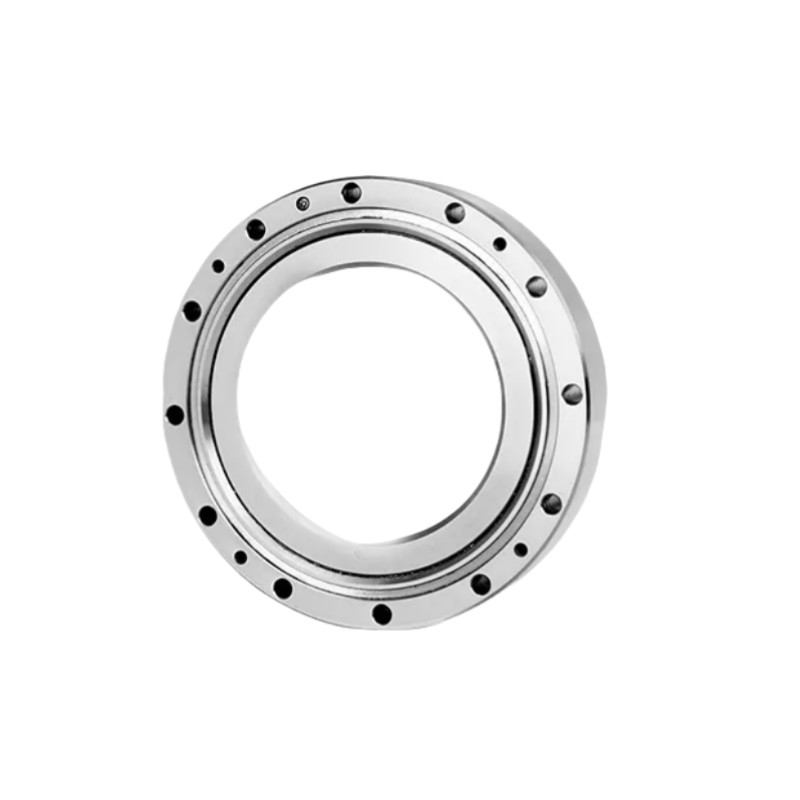

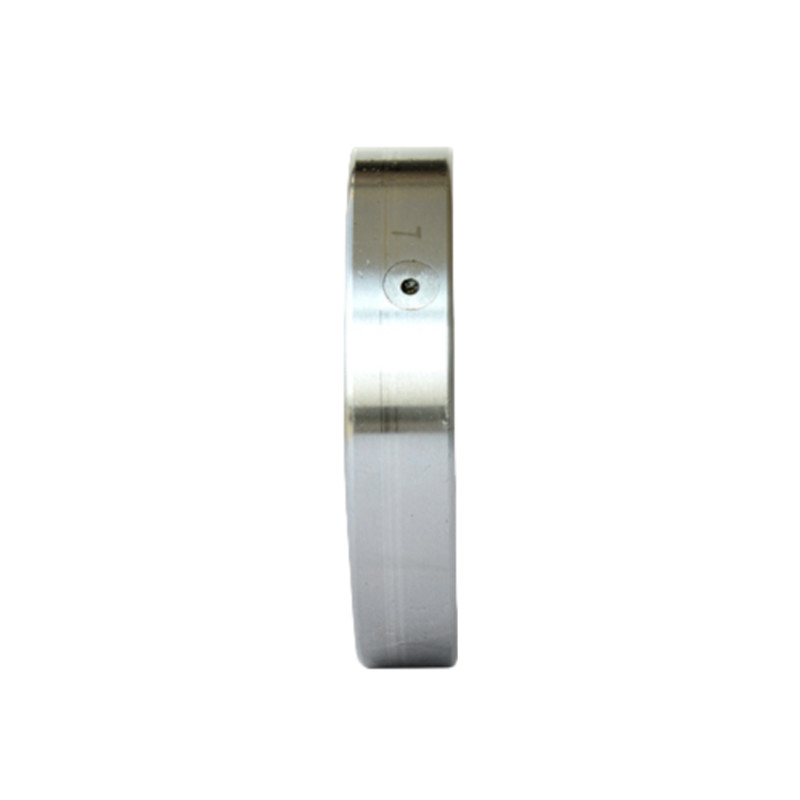

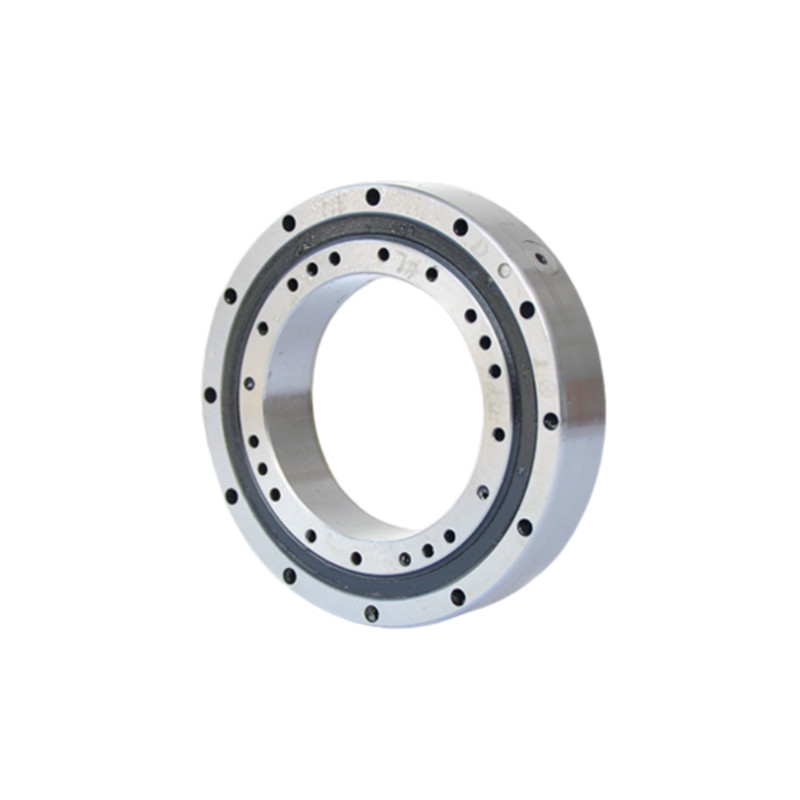

El anillo exterior y el anillo interior del rodamiento reducidor armónico SHF (SHG) tienen una estructura integral, lo que permite una precisión de rotación y un par estables.Esto hace que sea una opción ideal para la serie SHF (SHG) reductor armónico.
Los rodamientos reducidores armónicos son un componente integral de los sistemas de accionamiento armónico, que son mecanismos de engranajes especializados conocidos por su alta precisión, altas relaciones de reducción y diseño compacto.Estos sistemas se utilizan comúnmente en robótica, aeroespacial, equipo médico y otras industrias de alta tecnología donde el control de movimiento y el posicionamiento precisos son esenciales.El rodamiento dentro de un reductor armónico es crítico para mantener el rendimiento del sistema, ya que admite tanto la estructura de engranaje de onda de deformación única como el movimiento altamente preciso y libre de retrocesos que proporcionan los accionamientos armónicos. |
Introducción
Los rodamientos de los accionamientos armónicos deben cumplir requisitos específicos para facilitar el movimiento y la estructura únicos del accionamiento.donde experimentan una combinación de radialLas deformaciones de las líneas flexibles y el alto par de salida del sistema en su conjunto provocan cargas de inclinación y axial.
Tipos y configuraciones clave:
1.Los rodamientos de rodillos cruzados:A menudo se encuentran en accionamientos armónicos, estos rodamientos cuentan con rodillos que se cruzan alternativamente en ángulo recto entre sí.y cargas de momento dentro de un espacio compacto, por lo que es ideal para aplicaciones que requieren precisión y estabilidad, como las articulaciones robóticas.
2.Los rodamientos de sección fina:Los reductores armónicos a menudo utilizan rodamientos de sección delgada, que proporcionan una alta precisión y soporte de carga, manteniendo el tamaño general de la unidad compacta.que es beneficioso en aplicaciones como aeroespacial y equipos médicos, donde las restricciones de espacio y peso son estrictas.
3.Los rodamientos de bolas de alta precisión:Aunque menos comunes, algunos reductores armónicos pueden usar rodamientos de bolas de alta precisión, especialmente en aplicaciones más pequeñas o ligeras.Estos rodamientos todavía pueden proporcionar una excelente precisión de rotación con menor fricción.
Características de los rodamientos de mesa giratoria
1.Capacidad de carga elevada:Los rodamientos de reducción armónica manejan múltiples tipos de carga simultáneamente, lo que permite una alta transmisión de par en sistemas compactos.
2.Reacción mínima:Debido a la mecánica de accionamiento armónica única y los rodamientos de alta precisión, la reacción de retroceso se elimina prácticamente, lo que es crucial para aplicaciones que requieren un posicionamiento preciso.
3.Compacto y ligero:Los rodamientos de reducción armónica están diseñados para soportar una alta relación de reducción en un paquete compacto y ligero.
4.Alta rigidez y precisión:Los rodamientos utilizados en los accionamientos armónicos tienen una alta rigidez, lo que permite una rotación precisa y suave, incluso bajo cargas pesadas.
5.Reducción de la fricción y generación de calor:Los rodamientos adecuadamente diseñados minimizan la fricción, lo cual es crítico en aplicaciones de alta velocidad para reducir el desgaste y prevenir la acumulación excesiva de calor.
Especificaciones
| Modelo | Dimensión | ||||||||
| d | d3 | D | H. | C. Las | B. El trabajo | B1 | D1 | D2 | |
| Unidad: mm | |||||||||
| Se trata de una serie de medidas que se aplican a las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. | 38 | 36 | 70 | 15.1 | 14.1 | 14.6 | 5 | 57 | 53 |
| El número de unidades de producción es el siguiente: | 47 | 44.1 | 80 | 17 | 16 | 16.4 | 6.5 | 68.1 | 64.1 |
| El número de unidades de producción de las unidades de producción | 54 | - | 90 | 18.5 | 17.5 | 17.5 | - | 78 | 84 |
| Se trata de las siguientes: | 68 | 66 | 110 | 20.7 | 18.7 | 19.7 | 7.5 | 94.8 | 102 |
| Se trata de una serie de medidas de seguridad. | 88 | 84 | 142 | 24.4 | 23.4 | 23.4 | 8 | 123 | 132 |
| Se trata de una serie de medidas de control de las emisiones. | 108 | 106 | 170 | 30 | 29 | 28.5 | 9.5 | 148 | 158 |
| Se trata de una serie de medidas que se aplican a las empresas. | 135 | 129 | 214 | 36 | 34 | 34.5 | 11 | 188 | 200 |
| Modelo | Agujero de montaje del anillo exterior | Agujero de montaje del anillo interior | Clasificación de carga básica | Peso | |||||
| Diámetro del centro | Tamaño del orificio de montaje1 | Tamaño del orificio de montaje2 ((En el reverso del sello) | Diámetro del centro | Tamaño del orificio de montaje ((En la parte delantera el sello) | Tamaño del orificio de montaje ((En la parte delantera el sello) | Crónica | - ¿ Qué? | En gramos | |
| No incluidos | No incluidos | ||||||||
| Se trata de una serie de medidas que se aplican a las empresas que se encuentran en el ámbito de aplicación de la presente Directiva. | 64 | 8-φ3. ¿Qué quieres decir?5 | 2-M3 ((Profundidad del hilo6) | 44 | 12-M3 ((Profundidad del hilo6) | 6.1 | 14 | 0.11 | |
| El número de unidades de producción es el siguiente: | 74 | - ¿Qué es eso?5 | 4-M3 ((Profundidad del hilo6) | 54 | 20-M3 ((Profundidad del hilo6) | 9.4 | 16.1 | 0.36 | |
| El número de unidades de producción de las unidades de producción | 84 | - ¿Qué es eso?5 | 4-M3 ((Profundidad del hilo6) | 62 | 16-M3 ((Profundidad del hilo6) | 4-M3 ((Profundidad del hilo6) | 20.2 | 31.1 | 0.44 |
| Se trata de las siguientes: | 102 | - ¿Qué quieres decir?5 | 4-M3 ((Profundidad del hilo6) | 77 | 16-M4 ((Profundidad del hilo8) | 4-M3 ((Profundidad del hilo6) | 28.5 | 45.2 | 0.7 |
| Se trata de una serie de medidas de seguridad. | 132 | - ¿Qué quieres decir?5 | 4-M4 ((Profundidad del hilo8) | 100 | 16-M5 ((Profundidad del hilo8) | 4-M4 ((Profundidad del hilo8) | 47.3 | 77.3 | 1.57 |
| Se trata de una serie de medidas de control de las emisiones. | 158 | - ¿Qué quieres decir?5 | 6-M4 ((Profundidad del hilo8) | 122 | 16-M6 ((Profundidad del hilo10) | 4-M5 ((Profundidad del hilo10) | 35.5 | 71.2 | 2.4 |
| Se trata de una serie de medidas que se aplican a las empresas. | 200 | 12-φ9 | 6-M5 ((Profundidad del hilo10) | 154 | 16-M8 ((Profundidad del hilo112) | 8-M5 ((Profundidad del hilo10) | 80.4 | 151.9 | 4.5 |
Las marcas
Aplicación
|
|
|
|
| Automatización industrial | Equipo médico | Aeronautica y aeroespacial | Equipo de precisión |
