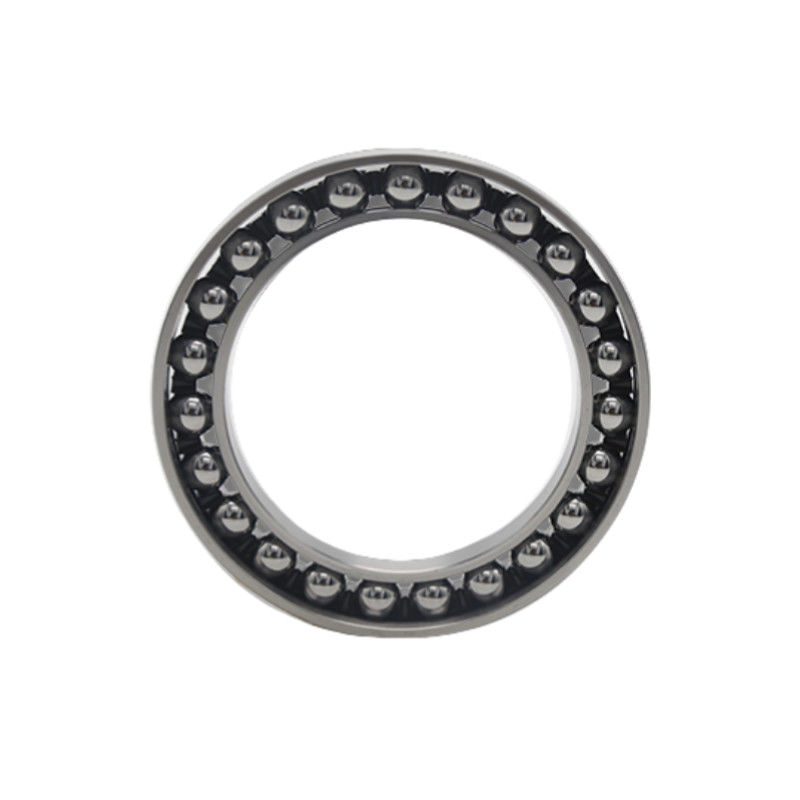

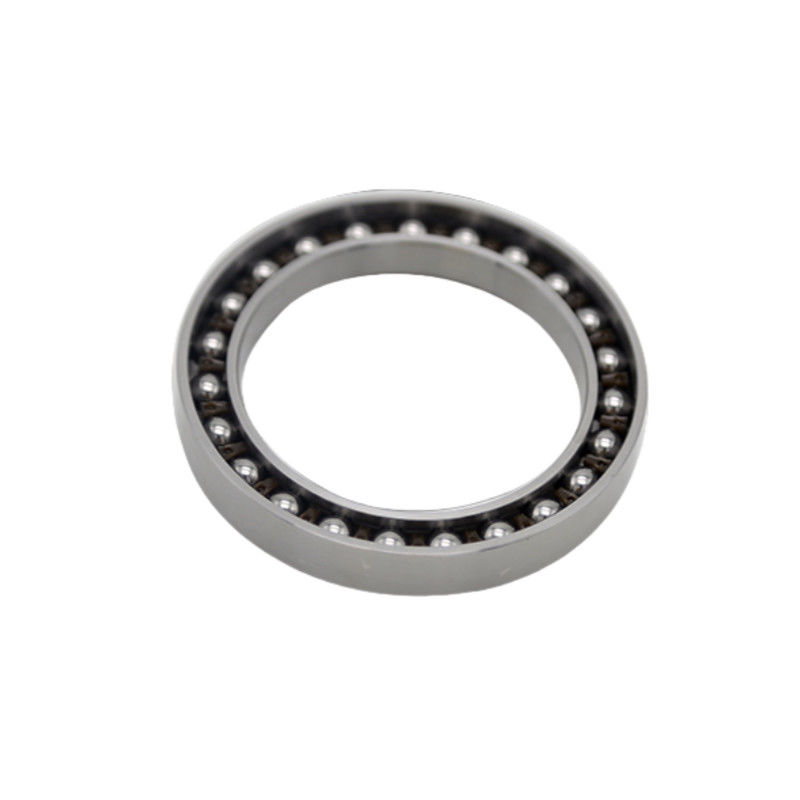

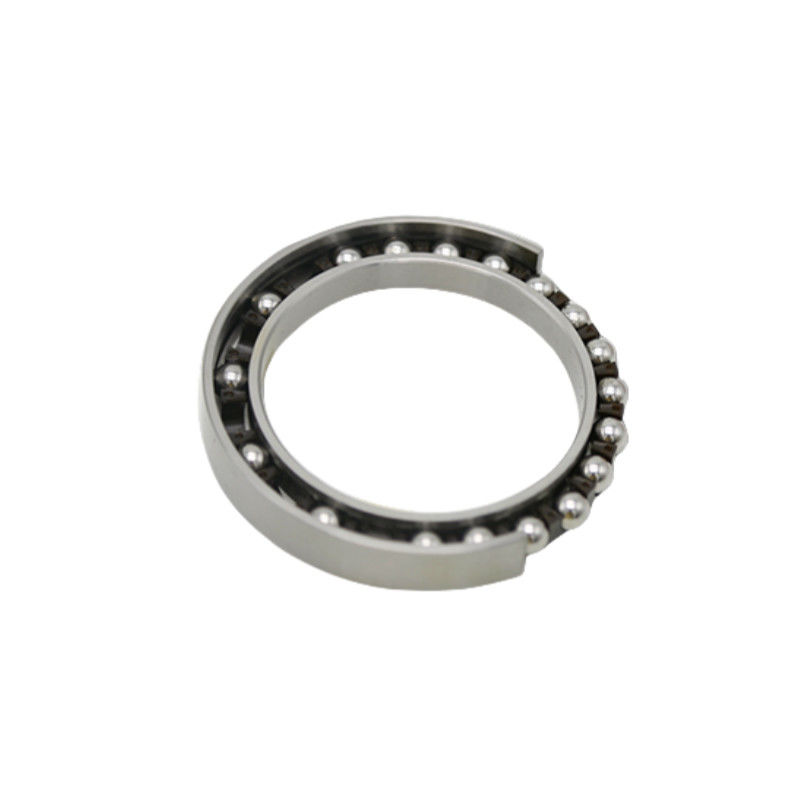

Alta rigidez Serie HYR Rodamiento flexible espesor de pared delgada

Alta rigidez y rodamiento flexible

Los rodamientos flexibles de la serie HYR

El espesor de la pared es delgado y el rodamiento es flexible.

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Serie HYR

Contacta con nosotros

Solicitar una cita

Alta rigidez Serie HYR Rodamiento flexible espesor de pared delgada

Detalles del producto

Modelo:

HYR - 14 a HYR - 65

Producto:

El rodamiento de los reductores armónicos de la serie HYR

El material:

Acero rodante, acero inoxidable, materiales plásticos/polímero, lubricantes, materiales cerámicos

25.07 a 117.856 mm

33.896 a 159.312 mm

B. El trabajo:

6.35 a 15.88 mm

C. Las:

6.095 a 23.495 mm

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 juego

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Rodamiento especial para robots industriales de la serie RV

Obtenga el mejor precio

SHF SHG rodamientos de reducción armónica rodamiento especial para robot

Obtenga el mejor precio

Los rodamientos de reducción armónica CSF CSG especiales para robots

Obtenga el mejor precio

Los rodamientos de rodillos cruzados de automatización industrial de la serie RB ID 20 mm

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Rodamiento especial del robot de la serie HYR

Name: Alta rigidez Serie HYR Rodamiento flexible espesor de pared delgada
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Serie HYR
Availability: InStock

Introducción

El rodamiento flexible HYR soporta principalmente tensiones alternas.El acero con alto contenido de cromo de carbono se utiliza para anillos interiores y exteriores y elementos de laminado, y el retenedor integral de nylon se utiliza como retenedor.

Los rodamientos flexibles HYR, a menudo utilizados en sistemas de accionamiento armónico u otros reductores de engranajes de alta precisión,son un tipo de rodamiento de alta precisión diseñado específicamente para adaptarse a la deformación sin sacrificar el rendimientoEstos rodamientos son esenciales para aplicaciones flexibles y de alto par, como la robótica, la automatización y la aeroespacial, donde es crucial un movimiento suave y preciso con una reacción negativa mínima.Su flexibilidad las hace adecuadas para las exigencias únicas de los engranajes de onda de deformación (e.g..g., accionamientos armónicos), donde la flexibilidad permite la interacción de los componentes bajo deformación controlada.

Características de los rodamientos de mesa giratoria

1.Capacidad de carga mejorada:El diseño de contacto de rodillos cruzados o angulares permite que los rodamientos HYR manejen cargas radiales, axiales y de momento simultáneamente,haciendo que sean adecuados para aplicaciones con altas demandas de carga en espacios limitados.

2.Movimiento suave y preciso:Los rodamientos HYR proporcionan una rotación suave con poca fricción, lo que minimiza la resistencia y el desgaste.

3.Compacto y ligero:Su diseño delgado y su alta capacidad de carga los hacen ideales para sistemas compactos como juntas robóticas o accionamientos armónicos donde el espacio es limitado.

4.Alta rigidez con flexibilidad:Los rodamientos HYR mantienen una alta rigidez a pesar de poder flexibilizarse, lo que les permite funcionar en condiciones de deformación sin comprometer la precisión.

5.Duración de servicio:Con una lubricación y mantenimiento adecuados, los rodamientos HYR tienen una alta resistencia al desgaste y pueden soportar operaciones continuas y de alta precisión durante períodos prolongados.

Especificaciones

Modelo	Especificación de la medida ((mm)					Valor de calificación
	d	D	B. El trabajo	C. Las	r y	Deformación radial máxima	Velocidad de entrada	Valor de salida
	d	D	B. El trabajo	C. Las	r y	(mm)	(r/min)	(N.m)
HYR-14	25.07	33.896	6.35	6.095	0.3	0.8	3000	6
HYR-17	30.3	41.722	6.68	6.16	0.3	0.9	3000	16
HYR-20	35.56	49.068	8.13	7.24	0.3	1	3000	30
HYR-25	45.212	61.334	6.3	9.015	0.3	1	3000	50
HYR-32	58.928	79.748	8.64	11.81	0.3	1.2	3000	90
HYR-40	71.12	98.171	10.29	14.475	0.6	1.5	3000	200
HYR-50	88.9	122.707	12.7	18.085	1	2	3000	450
HYR-65	117.856	159.312	15.88	23.495	1	2	3000	1000

Las marcas

Aplicación


Automatización industrial	Equipo médico	Aeronautica y aeroespacial	Equipo de precisión
