Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Serie YRTM
|

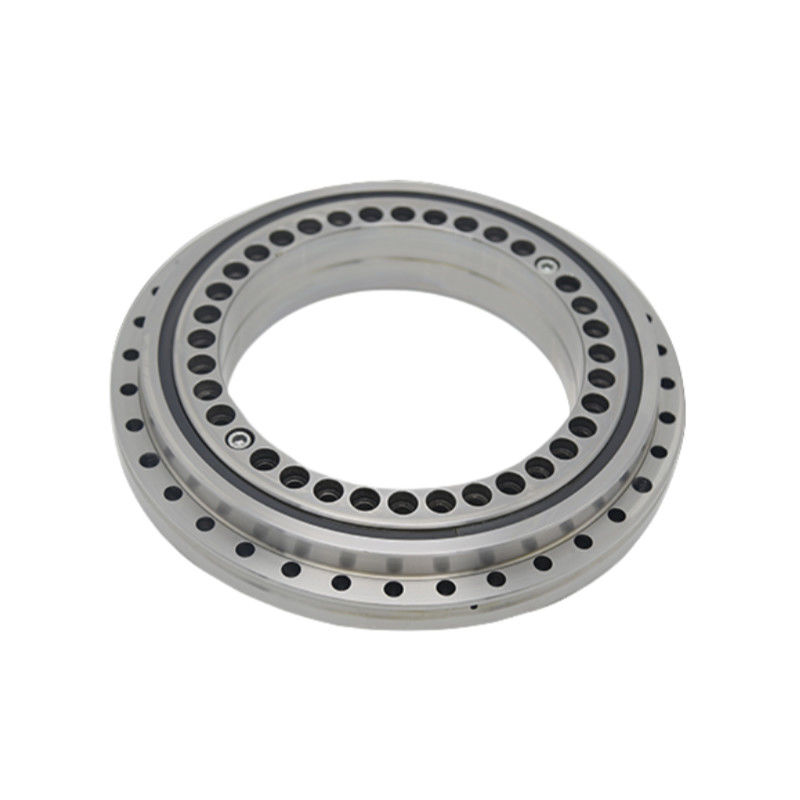

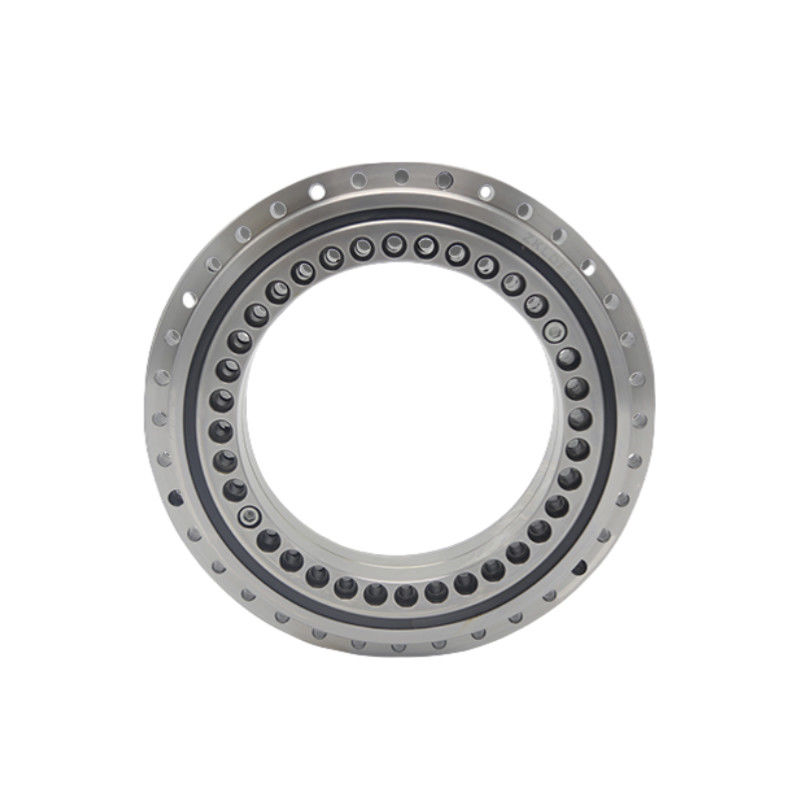

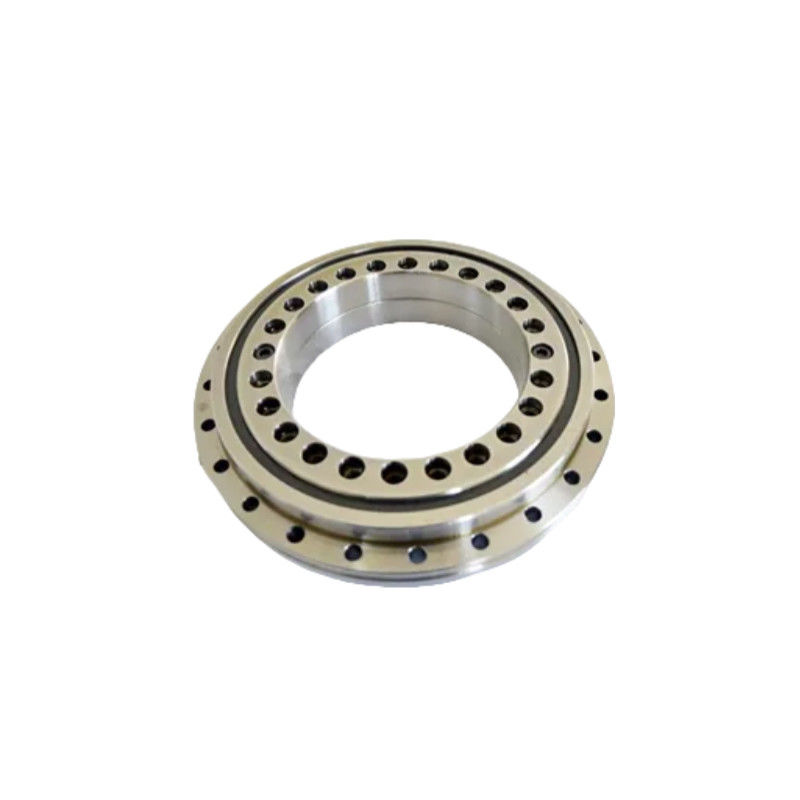

Los rodamientos de bolas de contacto angulares axial ZKLDF son capaces de soportar cargas combinadas manteniendo altas velocidades y torques de fricción bajos, lo que garantiza una alta precisión de rotación.Los rodamientos ZKLDF son adecuados para su uso en mesas giratorias de alta velocidad, de fresado, molienda, cabeza de afilado y instrumentos de medición de precisión. |
Introducción

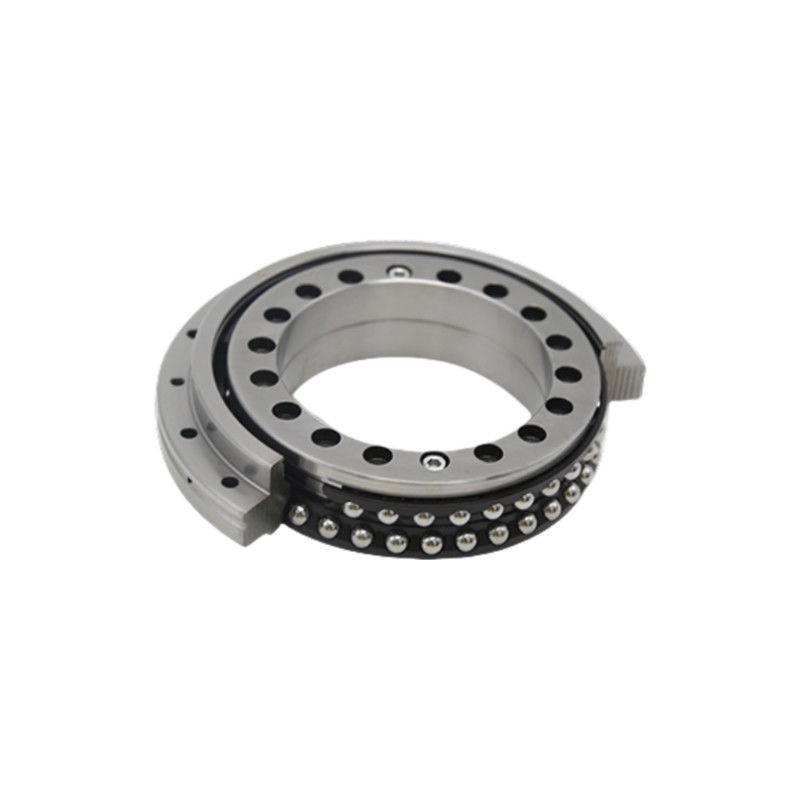

El rodamiento de bolas de contacto angular axial ZKLDF cuenta con un anillo exterior de unidad, dos anillos internos, dos filas de rodillos de bolas y un conjunto de jaula.El anillo exterior y los anillos internos están equipados con agujeros de ajusteLa unidad está asegurada mediante tornillos de retención para garantizar la seguridad durante el transporte y la manipulación.
Los rodamientos de bolas de contacto angulares axial ZKLDF están equipados con tapas de sellado de doble lado que repelen efectivamente la suciedad, las impurezas y la grasa, evitando posibles fugas.Los rodamientos de la plataforma giratoria ZKLDF utilizan una grasa sofisticada a base de bario, lo que permite una conveniente reposición de grasa a través de orificios de grasa dedicados.
Los rodamientos de bolas de contacto angulares axiales ZKLDF están diseñados con un ángulo de contacto de 60 ° y dos filas de rodillos de bolas, que proporcionan soporte para cargas radiales, cargas axiales dobles y momentos de inclinación.El diseño único con jaulas de cobre permite que el rodamiento soporte altas velocidades, largos períodos de funcionamiento, alta rigidez y alta precisión, al tiempo que se minimiza el par de fricción.aplicaciones a largo plazo como mesas de trabajo rotativas de alta velocidad, de fresado, molienda, cabeza de afilado y instrumentos de medición de precisión.
Características de los rodamientos de mesa giratoria
1Alta precisión: Los rodamientos de mesa giratoria ofrecen una rotación suave y constante, con una reacción negativa mínima, lo que es esencial para aplicaciones que requieren precisión.
2Diseño compacto: Su capacidad para manejar múltiples tipos de carga simultáneamente permite una estructura de rodamiento compacta, reduciendo la huella del equipo.
3Capacidad de carga mayor: Los rodamientos de mesa rotativa se construyen para manejar cargas altas, lo que los hace duraderos y confiables para aplicaciones de trabajo pesado.
4Larga vida útil: con una lubricación y mantenimiento adecuados, los rodamientos de mesa giratoria pueden soportar un uso prolongado, proporcionando una alta fiabilidad en operaciones continuas.
Especificaciones
| Modelo | Dimensión | |||||||||
| d | D | H. | H1 | D1 | D2 | D3 | J. | J1 | a) el | |
| Unidad: mm | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 y sus componentes | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 es el número de unidad | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260: el equipo de producción | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| El ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395: el equipo de producción | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460: el número de unidades | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580: el número de unidades. | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| Modelo | Agujero de fijación | Tornos de uniónQTY | Agujero de elevación | El tono | Torque de apretamiento del tornillo | Clasificación de carga básica | Velocidad límite4) | Torque de fricción del rodamiento | La masa | ||||||
| Acto de trabajo | |||||||||||||||
| Anillo interior | Anillo exterior | Dinámico | Estático | ||||||||||||
| D1 | D2 | Cuota de trabajo | d3 | Cuota de trabajo | El MA2) | ¿Qué es? | Coa | Grasa | |||||||
| En el caso de los | En el caso de los | G. | Cuota del año | Cuota de trabajo | No | No incluidos | r/min | Nm | ≈Kg | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 y sus componentes | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 es el número de unidad | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 y M12 | 3 | 48*7,5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260: el equipo de producción | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 y M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| El ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 y M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395: el equipo de producción | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 y M12 | 3 | 48*7,5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460: el número de unidades | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 y M12 | 3 | 48*7,5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580: el número de unidades. | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 y M12 | 3 | 48*7,5° | 68 | 395 | 3180 | 500 | 40 | 82 |
Las marcas
Aplicación
|
|
|
|
| Automatización industrial | Equipo médico | Aeronautica y aeroespacial | Equipo de precisión |
