Los rodamientos de mesa giratorios YRTS

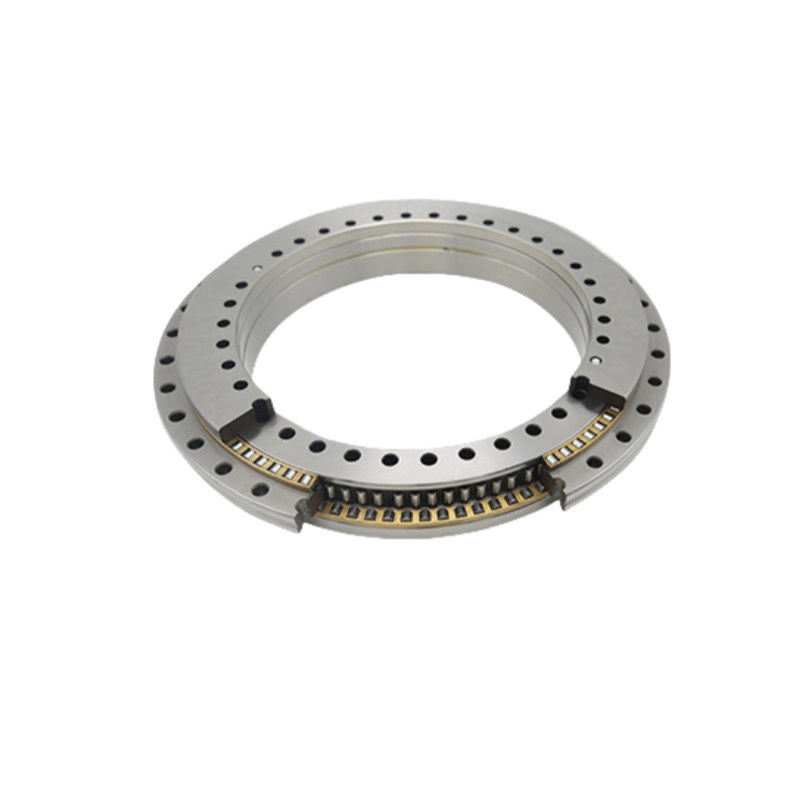

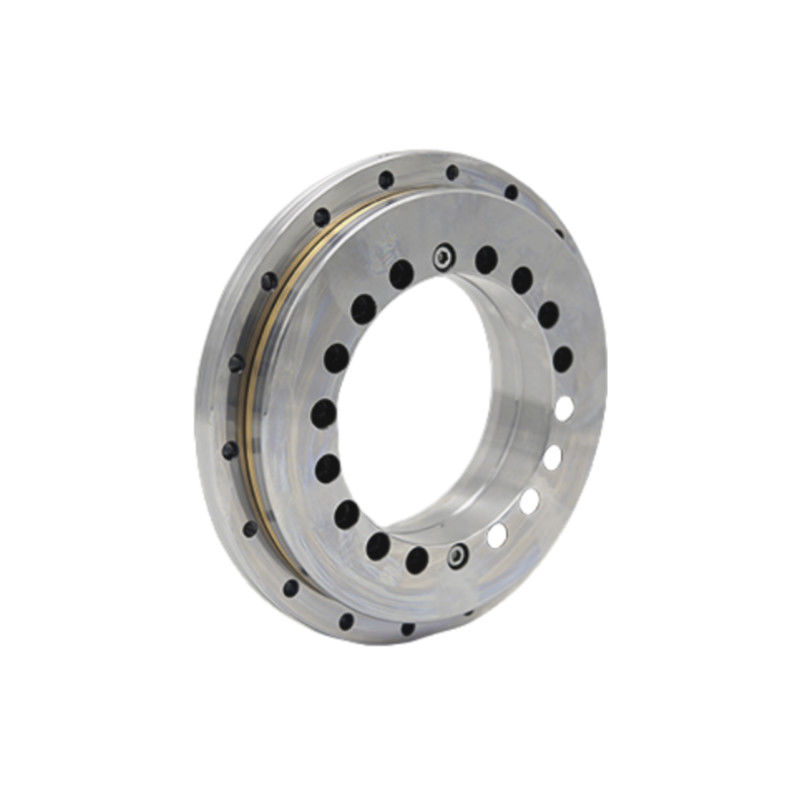

Los rodamientos básicos de la mesa giratoria YRTS están diseñados con un rodillo completo radial, dos grupos de rodillos de aguja axial, ensamblaje de jaula, un anillo exterior, un anillo interior de sección en L y el segundo anillo.El anillo exterior y el anillo interior están equipados con agujeros de fijaciónLa estructura de rodamiento de la mesa giratoria YRT es capaz de soportar carga axial, carga radial y momento de inclinación en dos direcciones.Este rodamiento de serie tiene una precarga aplicada antes de salir de la fábricaEste rodamiento de serie es particularmente adecuado para aplicaciones que requieren alta precisión, alta rigidez, baja velocidad,y un corto período de rotación, tales como mesas giratorias, cabezas de índice y cabezas de fresado giratorias. Este rodamiento ofrece una precisión de funcionamiento axial y radial para satisfacer sus requisitos específicos.

Introducción

La medición del desplazamiento angular es un aspecto crucial de la industria moderna, en particular, la industria de máquinas herramienta tiene una gran demanda para la medición de ángulos de rotación de piezas mecánicas.Es esencial medir y controlar con precisión el desplazamiento angular.
Actualmente, las rejillas y los codificadores de puertas magnéticas son los dispositivos más utilizados para medir el desplazamiento angular.alta precisión (el ángulo de resolución más alto es < 2 segundos de arco), resistencia a las manchas, sin inducción eléctrica, y alta adaptabilidad a las circunstancias.
El rodamiento de la mesa giratoria YRT, junto con este sistema de medición, ofrece una precisión sin igual, capaz de soportar carga axial, carga radial y momento de inclinación en dos direcciones.Esto lo convierte en una solución ideal para aplicaciones de alta precisión, incluidas las mesas giratorias de alta precisión en las industrias de máquinas herramienta, cabezas divisorias, experimentos y mediciones científicas, etc.
*X* Las señales de salida en tiempo real son la solución óptima para aplicaciones de accionamiento directo.

Introducción de la estructura

El sistema de medición del grado de acero Austria AMOSIN está compuesto por tres componentes principales: pies de acero, un cabezal de lectura y una unidad electrónica de evaluación.Los pies de acero se instalaron en el anillo interior del rodamiento (Figura 2)Se trata de un anillo de acero con rejillas de distribución uniforme. La cabeza de lectura se instaló en el anillo exterior del rodamiento (Figura 1).pero no en contacto directoHay un espacio libre de 0,1 a 0,2 mm entre ellos.
Durante el funcionamiento, el rodamiento gira y los pies de acero y la cabeza de lectura (figura 3) se mueven sin contacto entre sí.Los datos recogidos por inducción se transfieren a continuación a la evaluación electrónica (figura 6) a través del cable (figura 5)La evaluación electrónica transforma entonces la información en señales de onda cuadrada o armónicas positivas.que se introducen en el sistema de control numérico de las máquinas herramienta para la medición y el control del desplazamiento angular.
El sistema de medición de acero ofrece las siguientes ventajas:
A. El codificador inductivo sin contacto está diseñado para minimizar el desgaste, asegurando una fiabilidad duradera.
B. La precisión es igual a la del codificador óptico, ofreciendo una alta precisión de menos de 2 segundos de arco.
C. El sistema de medición con doble cabeza de lectura permite la corrección en tiempo real de cualquier desviación en el radial del rodamiento.
D. Alta velocidad, alta resolución dinámica y alto rendimiento dinámico.
E. No hay componentes magnéticos, no hay reacción de histeresis, no hay desmagnetismo, no hay problemas de seguridad.
F. Fuertes capacidades anti atascos a granos sólidos, aceite, etc. El producto está protegido por el grado IP67, por lo que es resistente a la presión del agua y al polvo denso.No es sensible a ningún tipo de suciedad o contaminantes.
El diseño compacto permite su instalación en espacios estrechos.
El producto es fácil de instalar y se puede ajustar rápidamente, es muy fiable y resistente a los impactos y vibraciones.
El producto puede emitir ondas senoidales (1VPP) y ondas cuadradas (TTL).

Especificaciones

Las marcas

Aplicación

Automatización industrial	Equipo médico	Aeronautica y aeroespacial	Equipo de precisión
