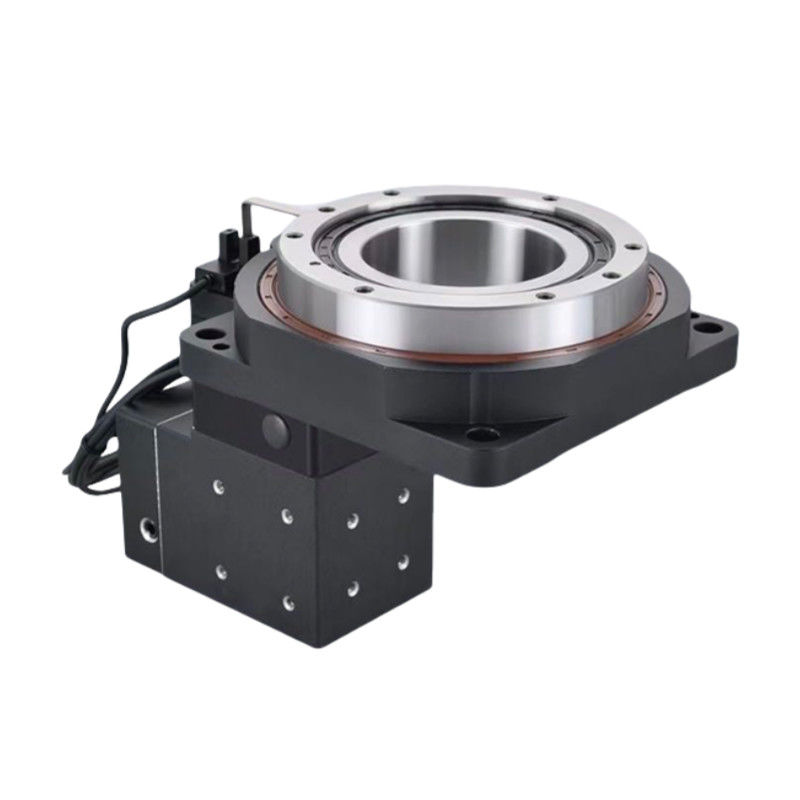

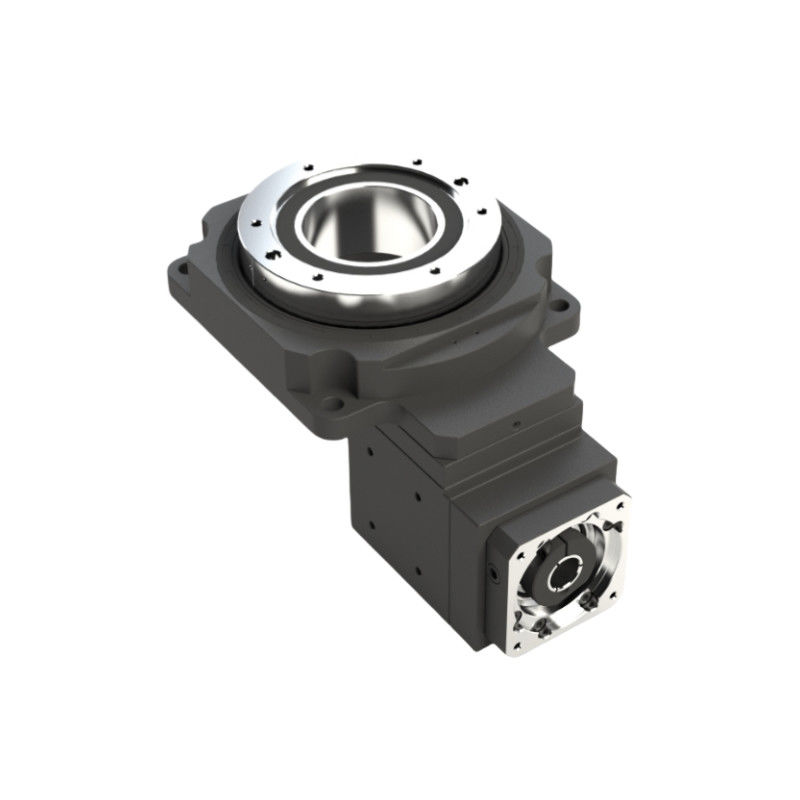

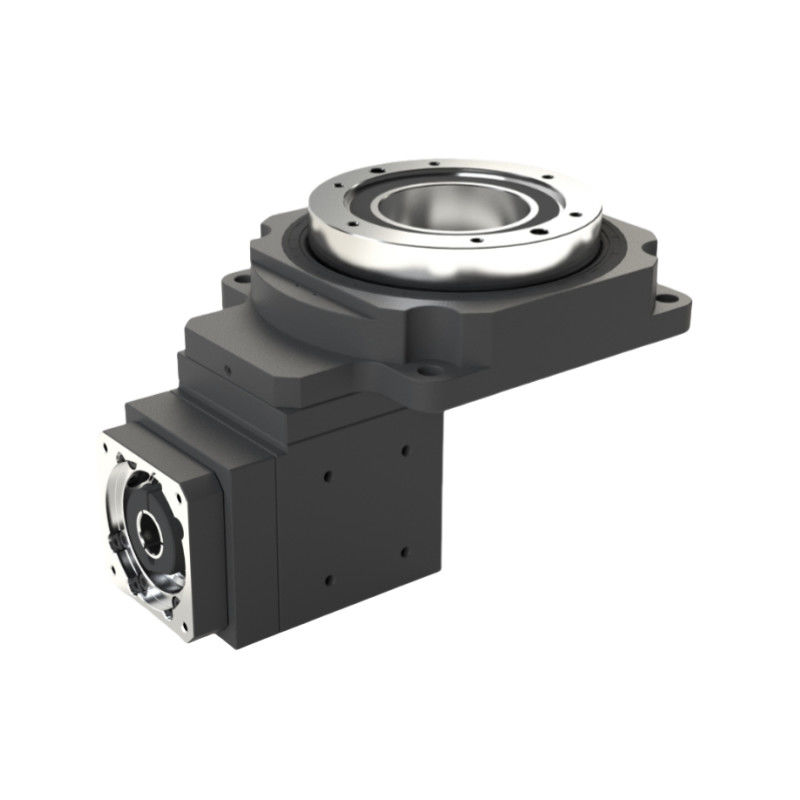

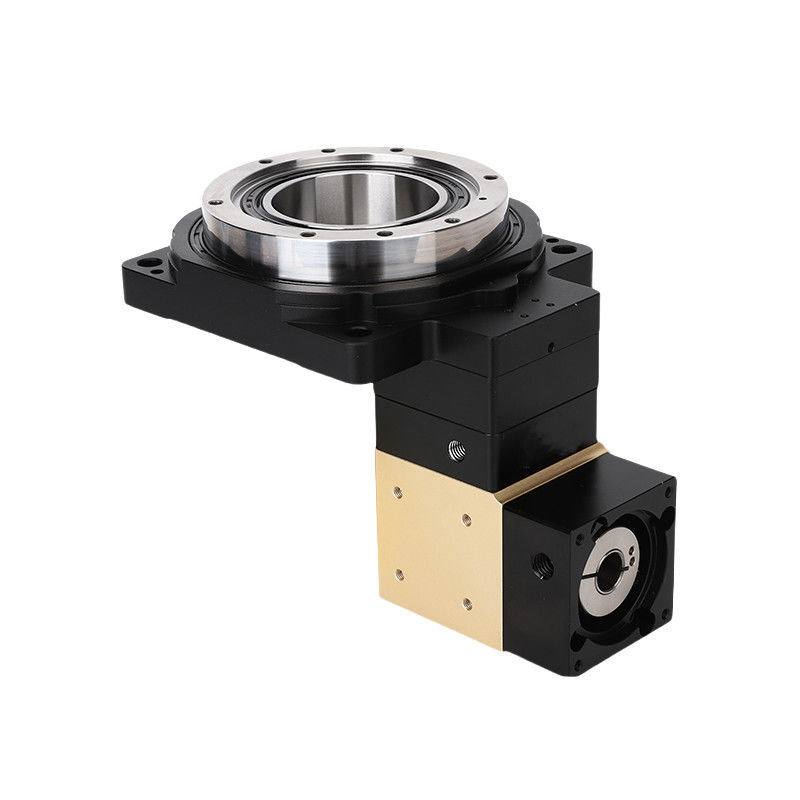

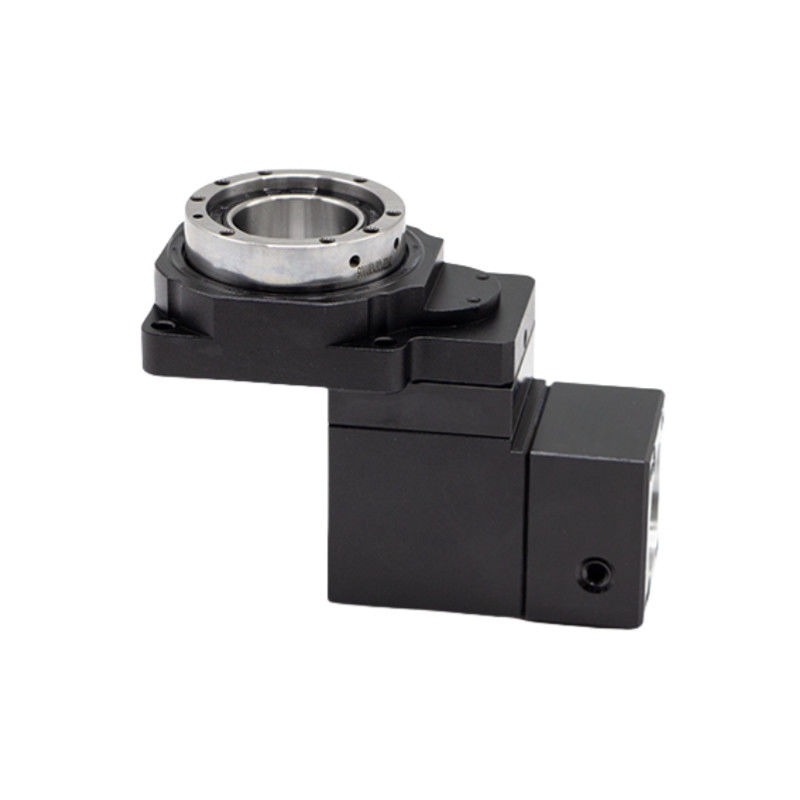

Name: Cuadro rotativo de ángulo recto hueco de alta precisión de rotación de 360 grados
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Mesa giratoria hueca en ángulo recto
Availability: InStock

En casa > productos > Mesa giratoria hueca >

Cuadro rotativo de ángulo recto hueco de alta precisión de rotación de 360 grados

Mesa giratoria hueca de alta precisión

Mesa giratoria hueca de 360 grados

Mesa giratoria hueca en ángulo recto

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Mesa giratoria hueca en ángulo recto

Contacta con nosotros

Solicitar una cita

Cuadro rotativo de ángulo recto hueco de alta precisión de rotación de 360 grados

Detalles del producto

Producto:

Tela giratoria hueca con ángulo recto HRG-200Z

Soporte para la plataforma de salida:

Rodamiento de rodillos cruzado

Movimiento de cambio:

360° ((Rotación en cualquier ángulo)

El motor correspondiente (tamaño):

Servo motor de 750-1 kW

Carga axial permitida:

4000NM

Carga radial permitida:

2500Nm

Ratio de reducción:

20, 30, 50

Temperatura de funcionamiento:

-10°C ~ 90°C

Nivel de producción:

Protección IP65

Nivel de ruido:

≤ 65 dB

La lubricación:

Grasa sintética

Condiciones de pago y envío

Cantidad de orden mínima

ser negociado

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Tabla de plataforma giratoria de actuador rotativo hueco para caja de engranajes planetaria de alta precisión

Obtenga el mejor precio

Plataforma rotativa hueca de alta precisión con caja de engranajes planetaria para carga pesada Mesa rotativa de reducción planetaria

Obtenga el mejor precio

Mesa giratoria de reducción planetaria de carga pesada para etapa giratoria hueca de trabajo pesado

Obtenga el mejor precio

Plataforma giratoria hueca de alta precisión para reducción planetaria de carga pesada

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Sección HRG 200ZMesa giratoria hueca en ángulo recto

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

La adopción del cuerpo blando diseñado con el engranaje biselado en espiral superior y el diseño optimizado de la superficie del diente de contacto hace que la carga sea uniforme y permita un alto par de salida.Cuando se combina con el reductor planetario, la relación de engranajes se incrementará hasta llegar a 1:50.

Componentes clave

Placa de base: El fundamento que sostiene todo el conjunto y permite su montaje en máquinas.

Mecanismo rotatorio: Esto incluye engranajes o motores que permiten la rotación de 360 grados de la mesa.

Proyecto de construcción: Sección hueca central que permite el paso de herramientas, refrigerante o cableado.

En la parte superior: Superficie en la que se colocan las piezas de trabajo, a menudo con ranuras en T para sujetarlas.

Mecanismo de ajuste del ángulo: Permite la inclinación precisa de la mesa para lograr las posiciones de mecanizado deseadas.

Sistema de rodamientos: Proporciona una rotación suave y estabilidad durante el funcionamiento.

Sistema de control: Puede incluir lecturas digitales o integración CNC para posicionamiento y movimiento precisos.

Características clave

Eficiencia del espacio: El diseño hueco permite un manejo más fácil de piezas más largas y reduce la necesidad de accesorios adicionales.

Mayor flexibilidad: Permite el mecanizado de varios ejes, lo que permite operaciones complejas sin reposicionar la pieza de trabajo.

Acceso mejorado: Proporciona un mejor acceso a la pieza de trabajo para herramientas e inspecciones.

Mejora de la exactitud: Proporciona una rotación estable y precisa, lo que contribuye a una mayor precisión de mecanizado.

Integración con la automatización: Se conecta fácilmente con sistemas robóticos para agilizar los flujos de trabajo.

Parámetro de rendimiento

Parámetro de rendimiento HRG200Z
Soporte para la plataforma de salida	Rodamiento de rodillos cruzados			Velocidad de salida admisible	200 rpm	Inercia de rotación	27619x10-6 kg.m2
Movimiento de cambio	360° ((Rotación en cualquier ángulo)			Precisión de posicionamiento repetitivo	± 15 segundos de arco	Precisión de posicionamiento	≤ 30 segundos de arco
El motor correspondiente (tamaño)	Servo motor de 750-1 kW Se aplicará el procedimiento siguiente:			Carga axial admisible	4 000 N	La lubricación	Grasa sintética
Ratio de reducción	20	30	50	Carga radial permitida	2500N	temperatura de funcionamiento	¥-10°C ~ 90°C
Torque de salida nominal	112NM			Paralelidad de la plataforma de salida	0.02 mm	Vida de servicio	20000h
Torque máximo de aceleración	201.6NM			Rayo de la superficie de la plataforma de salida	0.01 mm	Nivel de producción	Protección IP65
Torque de frenado de emergencia	336NM			Desembocadura del círculo de la plataforma de salida	0.01 mm	Nivel de ruido	≤ 65 dB

Imágenes detalladas

Dibujos

Aplicaciones de la plataforma rotativa hueca

Mecanizado CNC: Se utiliza para operaciones de fresado y torneado, permitiendo el mecanizado de varios ejes sin reposicionar la pieza de trabajo.

Reuniones: facilita el ensamblaje de componentes complejos al facilitar el acceso desde diferentes ángulos.

Inspección: Permite una inspección exhaustiva de las piezas girándolas para una visión completa.

Saldado: Ayuda en los procesos de soldadura automatizados colocando las piezas en los ángulos deseados.

Las herramientas: Se utiliza en instalaciones que requieren cambios o ajustes de herramientas durante el mecanizado.
