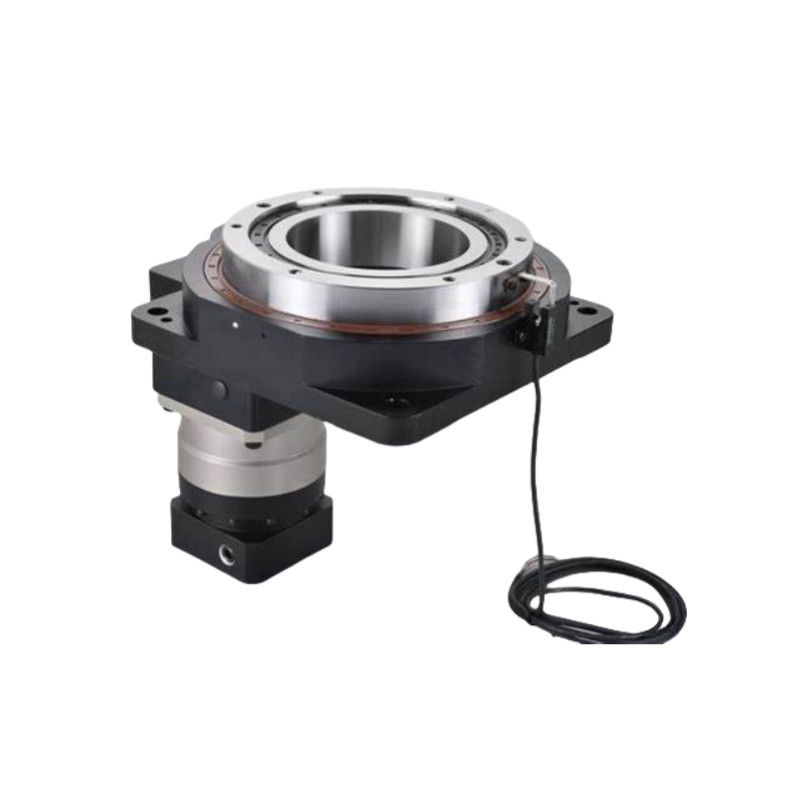

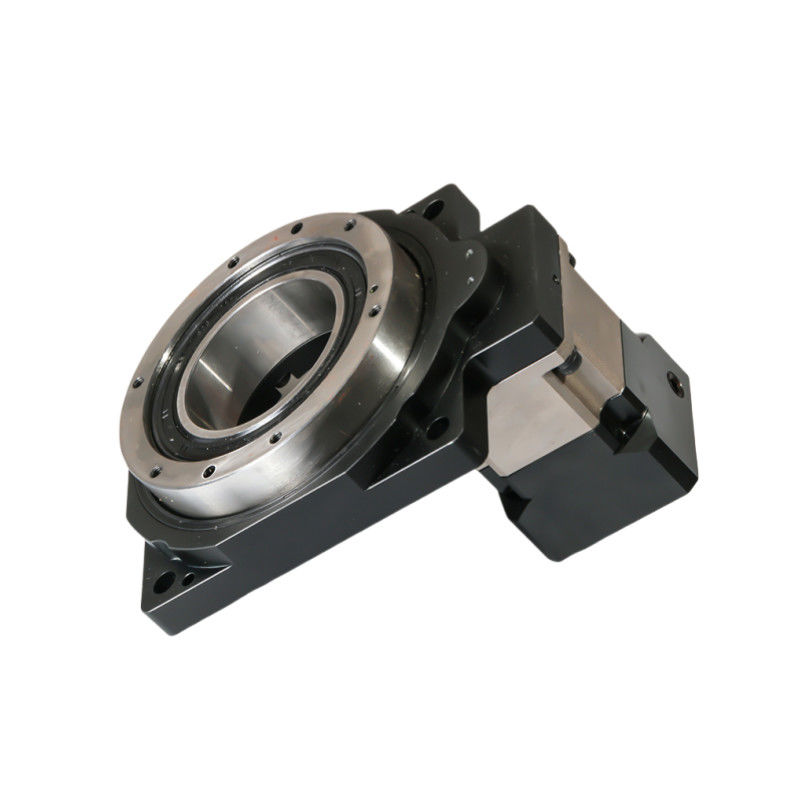

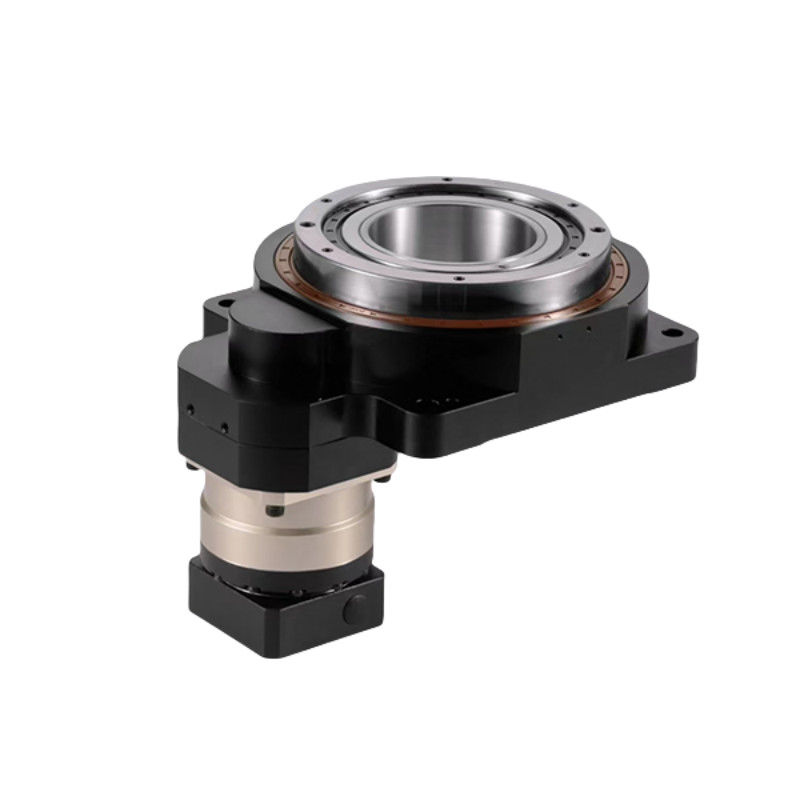

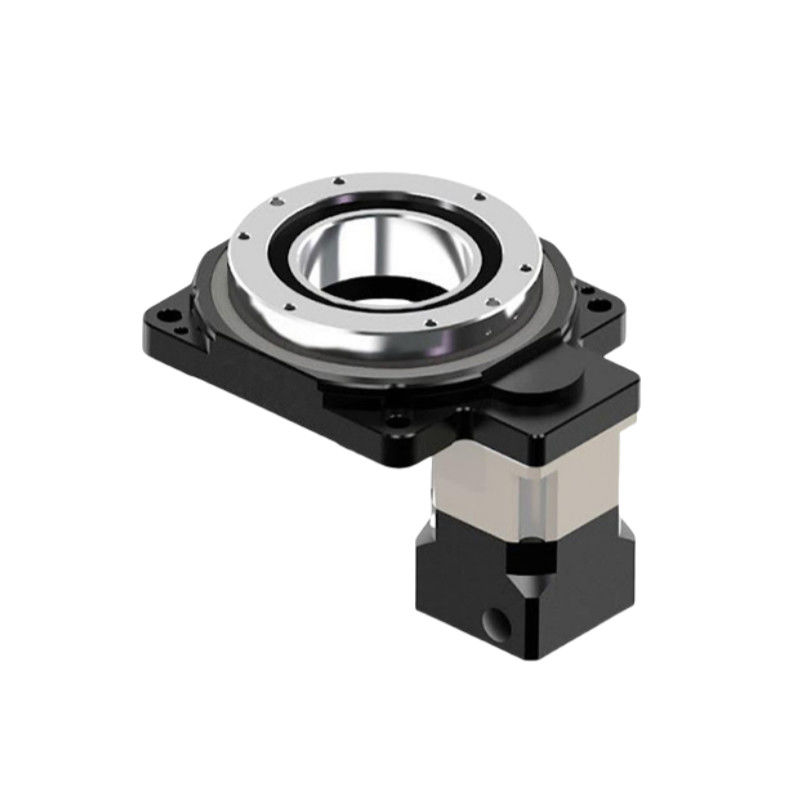

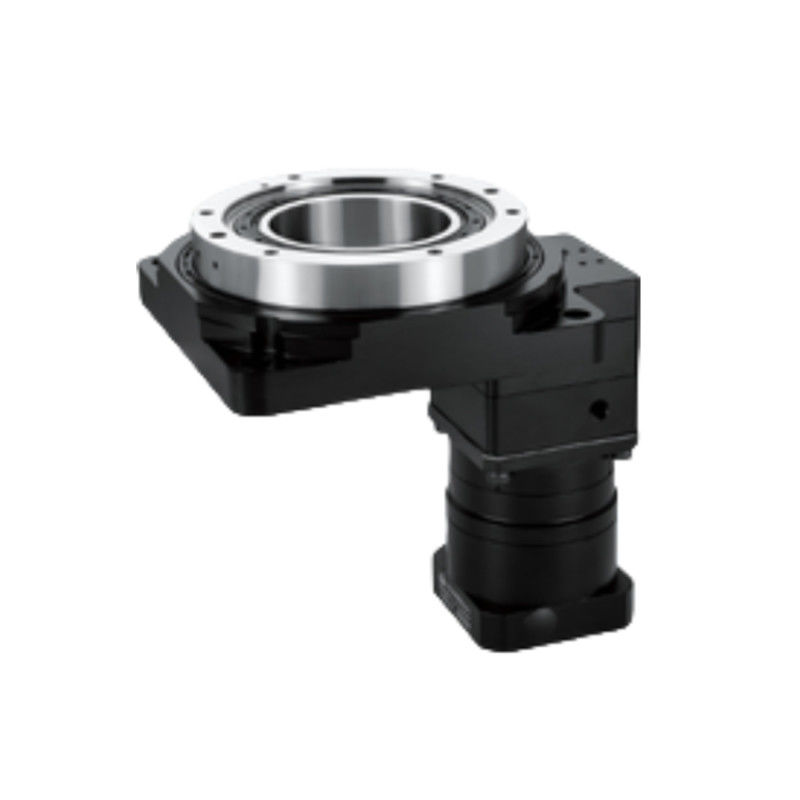

Plataforma giratoria hueca de alta precisión para reducción planetaria de carga pesada

	Modelo	Modelo	Modelo	Ratio
		Mesa giratoria hueca	Reducción planetaria
	Se aplicará el procedimiento siguiente:	HRG110	Se aplicará el procedimiento siguiente:	5,7 10

Parámetro de rendimiento

Se aplicará el procedimiento siguiente:
Soporte para la plataforma de salida	Rodamiento de rodillos cruzados			Velocidad de salida admisible	200 rpm	Inercia de rotación	1203x10-6 kg.m2
Movimiento de cambio	360° ((Rotación en cualquier ángulo)			Precisión de posicionamiento repetitivo	± 15 segundos de arco	Precisión de posicionamiento	≤ 30 segundos de arco
El motor correspondiente (tamaño)	Servomotor de 200 a 400 W Se aplicará el procedimiento siguiente:			Carga axial admisible	500N	La lubricación	Grasa sintética
Ratio de reducción	25	35	50	Carga radial permitida	250 N	temperatura de funcionamiento	-10°C ~ 90°C
Torque de salida nominal	18NM			Paralelidad de la plataforma de salida	0.02 mm	Vida de servicio	20000h
Torque máximo de aceleración	32.4NM			Rayo de la superficie de la plataforma de salida	0.01 mm	Nivel de producción	Protección IP65
Torque de frenado de emergencia	54NM			Desembocadura del círculo de la plataforma de salida	0.01 mm	Nivel de ruido	≤ 65 dB

El número de unidades de producción
Soporte para la plataforma de salida	Rodamiento de rodillos cruzados		Velocidad de salida admisible	200 rpm	Inercia de rotación	1203x10-6 kg.m2
Movimiento de cambio	360° ((Rotación en cualquier ángulo)		Precisión de posicionamiento repetitivo	± 15 segundos de arco	Precisión de posicionamiento	≤ 30 segundos de arco
El motor correspondiente (tamaño)	Servomotor de 200 a 400 W Se aplicará el procedimiento siguiente:		Carga axial admisible	500N	La lubricación	Grasa sintética
Ratio de reducción	70	100	Carga radial permitida	250 N	temperatura de funcionamiento	¥-10°C ~ 90°C
Torque de salida nominal	14NM		Paralelidad de la plataforma de salida	0.02 mm	Vida de servicio	20000h
Torque máximo de aceleración	25.2NM		Rayo de la superficie de la plataforma de salida	0.01 mm	Nivel de producción	Protección IP65
Torque de frenado de emergencia	42NM		Desembocadura del círculo de la plataforma de salida	0.01 mm	Nivel de ruido	≤ 65 dB

Imágenes detalladas

Dibujos

Aplicaciones de la plataforma rotativa hueca

Trabajo de los robots:

Se utiliza en brazos y manipuladores robóticos para posicionar y moverse con precisión en tareas de montaje y manejo de materiales.

Sistemas de automatización:

Integrado en líneas de producción automatizadas para tareas como la clasificación, el envasado y la paletización, donde es esencial un movimiento de rotación preciso.

Mecanizado CNC:

Empleado en máquinas CNC para la rotación precisa de piezas de trabajo durante las operaciones de fresado, perforación y torneado.

Equipo médico:

Utilizado en dispositivos médicos como sistemas de imagen, robots quirúrgicos y automatización de laboratorio para posicionar y moverse con precisión.

Aeroespacial y Defensa:

Aplicado en simuladores de vuelo, sistemas de radar y UAV para una orientación y estabilización precisas.

Las telecomunicaciones:

Se utiliza en sistemas de posicionamiento de antenas para garantizar una alineación precisa para una transmisión óptima de la señal.

Prueba y medición:

Integrado en equipos de ensayo para la rotación de muestras o componentes para evaluar el rendimiento en diversas condiciones.

Entretenimiento y medios:

Utilizado en equipos de cámaras y sistemas de iluminación para un movimiento suave y controlado en la producción de películas y eventos en vivo.

Equipo industrial:

Aplicado en transportadores y sistemas de clasificación donde se requiere un movimiento de rotación para un manejo eficiente del material.

Investigación y desarrollo:

Se utiliza en laboratorios e instalaciones de investigación para instalaciones experimentales que requieren ajustes angulares precisos.
