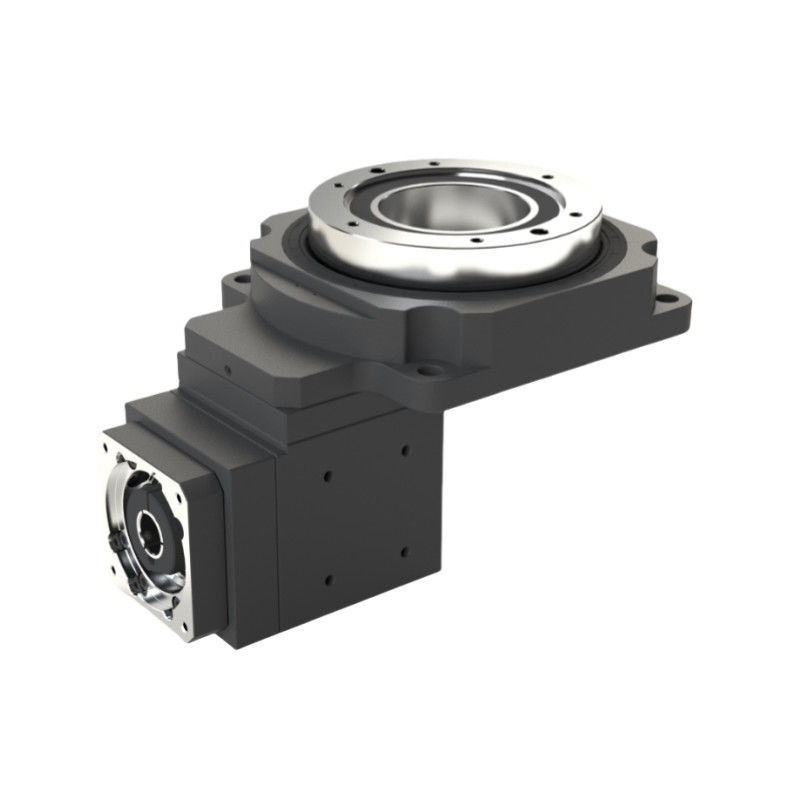

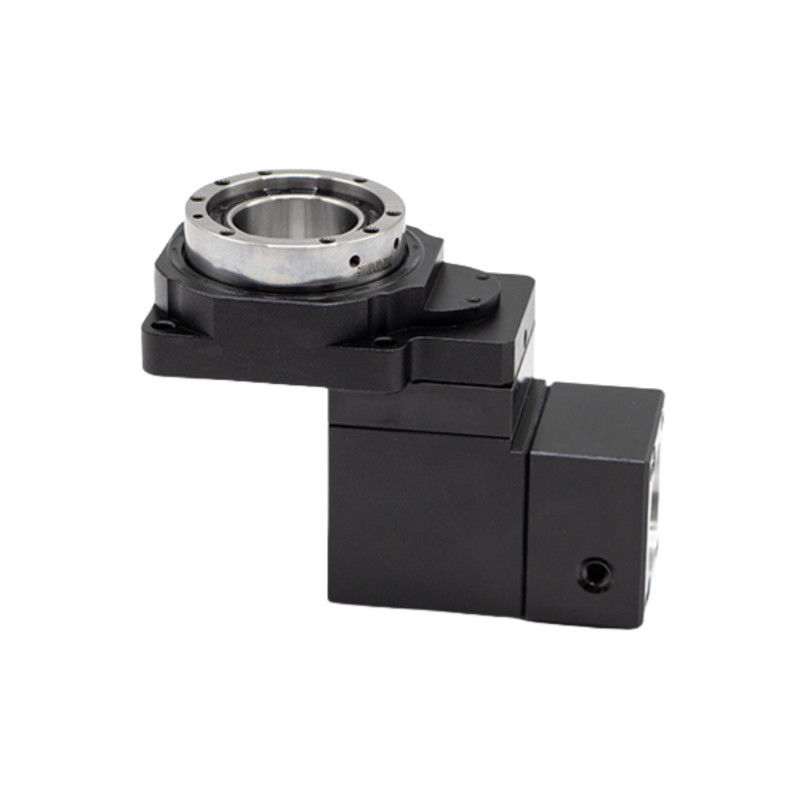

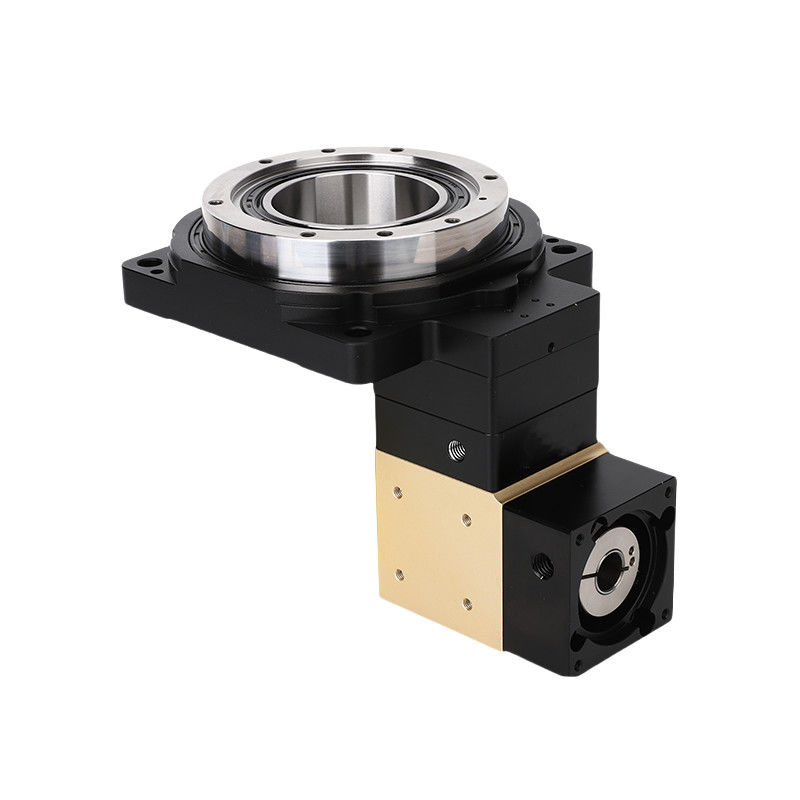

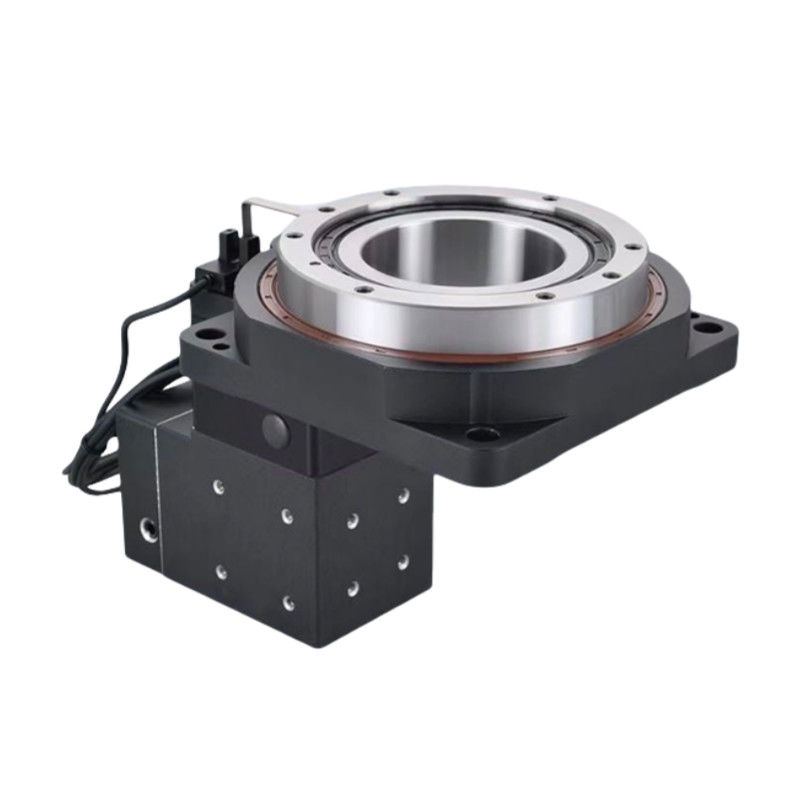

La serie HRG 130ZMesa giratoria hueca en ángulo recto
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
La adopción del cuerpo blando diseñado con el engranaje biselado en espiral superior y el diseño optimizado de la superficie del diente de contacto hace que la carga sea uniforme y permita un alto par de salida.Cuando se combina con el reductor planetario, la relación de engranajes se incrementará hasta llegar a 1:50.
Componentes clave
Placa de base: El fundamento que sostiene todo el conjunto y permite su montaje en máquinas.
Mecanismo rotatorio: Esto incluye engranajes o motores que permiten la rotación de 360 grados de la mesa.
Proyecto de construcción: Sección hueca central que permite el paso de herramientas, refrigerante o cableado.
En la parte superior: Superficie en la que se colocan las piezas de trabajo, a menudo con ranuras en T para sujetarlas.
Mecanismo de ajuste del ángulo: Permite la inclinación precisa de la mesa para lograr las posiciones de mecanizado deseadas.
Sistema de rodamientos: Proporciona una rotación suave y estabilidad durante el funcionamiento.
Sistema de control: Puede incluir lecturas digitales o integración CNC para posicionamiento y movimiento precisos.
Características clave
Diseño de ángulo recto: Permite las configuraciones de mecanizado vertical y horizontal.
Centro hueco: facilita el movimiento de herramientas o materiales a través de la mesa.
Control de precisión: Equipado con mecanismos de posicionamiento y rotación precisos.
Durabilidad: Construido con materiales robustos para soportar cargas de mecanizado pesadas.
Parámetro de rendimiento
| El número de la matrícula es: |
| Soporte para la plataforma de salida |
Rodamiento de rodillos cruzados |
Velocidad de salida admisible |
200 rpm |
Inercia de rotación |
2772x10-6 kg.m2 |
| Movimiento de cambio |
360° ((Rotación en cualquier ángulo) |
Precisión de posicionamiento repetitivo |
± 15 segundos de arco |
Precisión de posicionamiento |
≤ 30 segundos de arco |
| El motor correspondiente (tamaño) |
Servomotor de 200 a 400 W
Se aplicará el procedimiento siguiente: |
Carga axial admisible |
3 000 N |
La lubricación |
Grasa sintética |
| Ratio de reducción |
20 |
30 |
Carga radial permitida |
Las demás: |
temperatura de funcionamiento |
¥-10°C ~ 90°C |
| Torque de salida nominal |
34NM |
Paralelidad de la plataforma de salida |
0.02 mm |
Vida de servicio |
20000h |
| Torque máximo de aceleración |
61.2NM |
Rayo de la superficie de la plataforma de salida |
0.01 mm |
Nivel de producción |
Protección IP65 |
| Torque de frenado de emergencia |
102NM |
Desembocadura del círculo de la plataforma de salida |
0.01 mm |
Nivel de ruido |
≤ 65 dB |
Imágenes detalladas
Dibujos
Aplicaciones de la plataforma rotativa hueca
Mecanizado de varios ejes: Permite operaciones complejas en piezas que requieren múltiples ángulos y orientaciones, ideal para componentes aeroespaciales y automotrices.
Fabricación de herramientas y matrices: facilita la creación de moldes y matrices complejos al permitir el acceso a múltiples lados de una pieza de trabajo sin necesidad de reposicionamiento.
Mecanizado de geometrías complejas: Apoya la producción de piezas con formas no convencionales, como soportes y marcos.
Operaciones de montaje: Útil para alinear y ensamblar componentes en ángulos específicos, mejorando la eficiencia en las líneas de producción.
Perforación y fresado de precisión: Permite perforar o fresar con precisión en ángulos específicos, garantizando una alta precisión en la fabricación.
Aplicaciones CNC: se integra con máquinas CNC para realizar tareas automatizadas, mejorando la productividad y la consistencia.
Fabricación de dispositivos médicos: Se utiliza en la producción de componentes que requieren una alta precisión y fiabilidad.
