Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Mesa giratoria hueca en ángulo recto

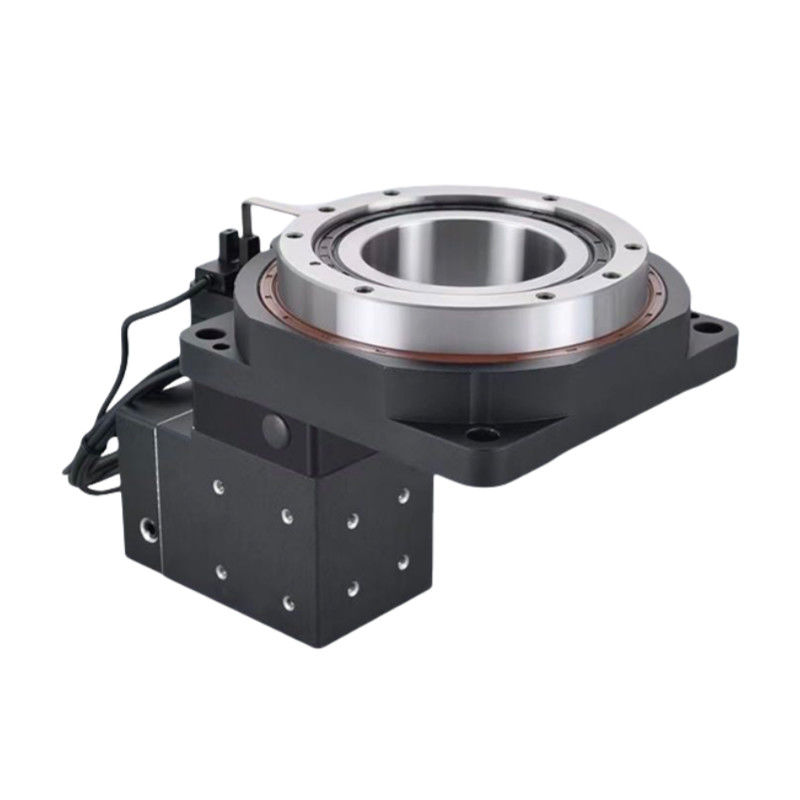

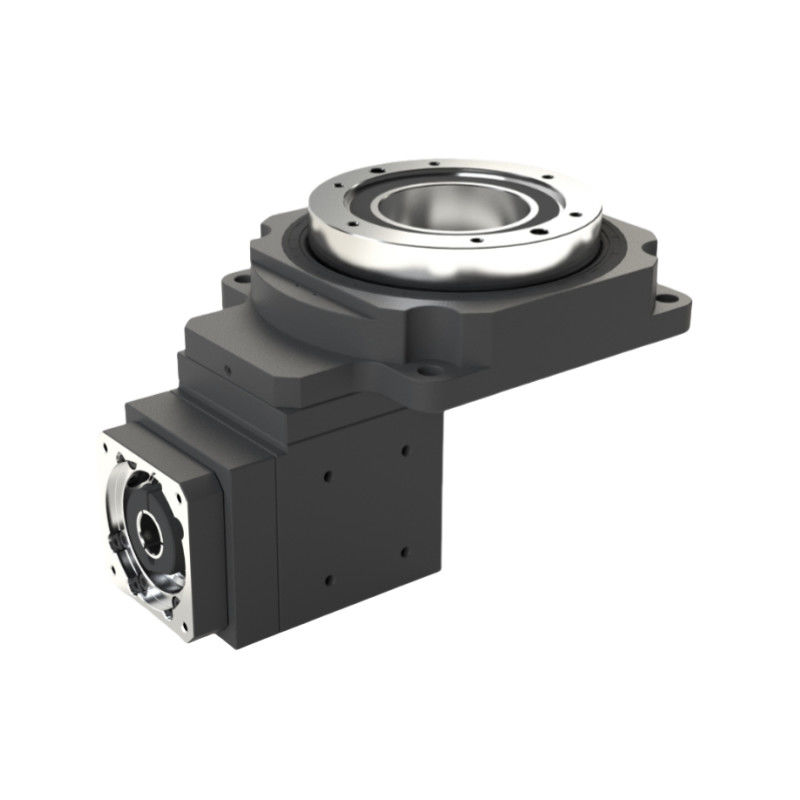

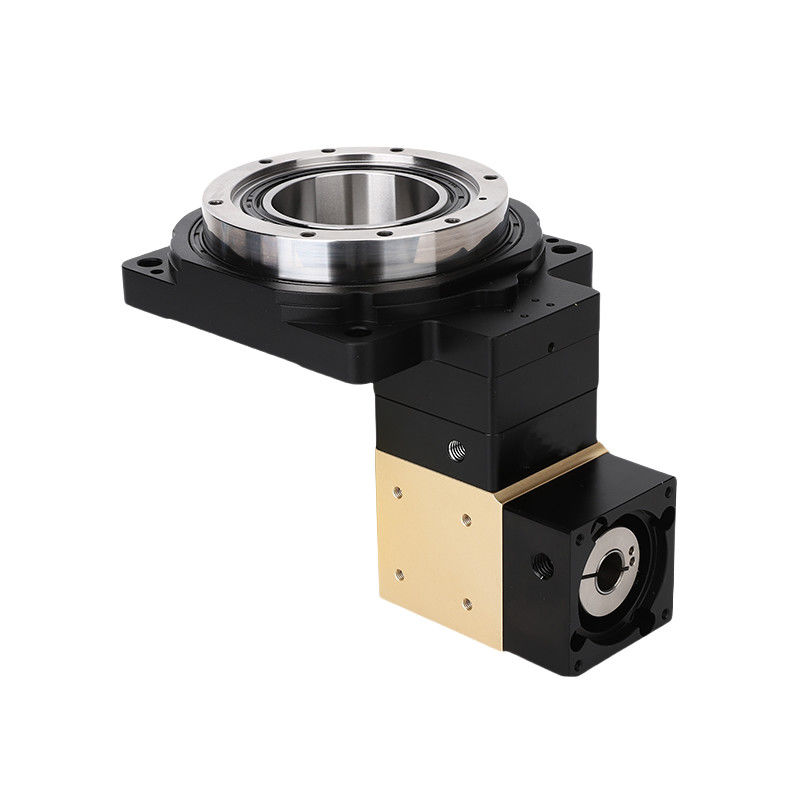

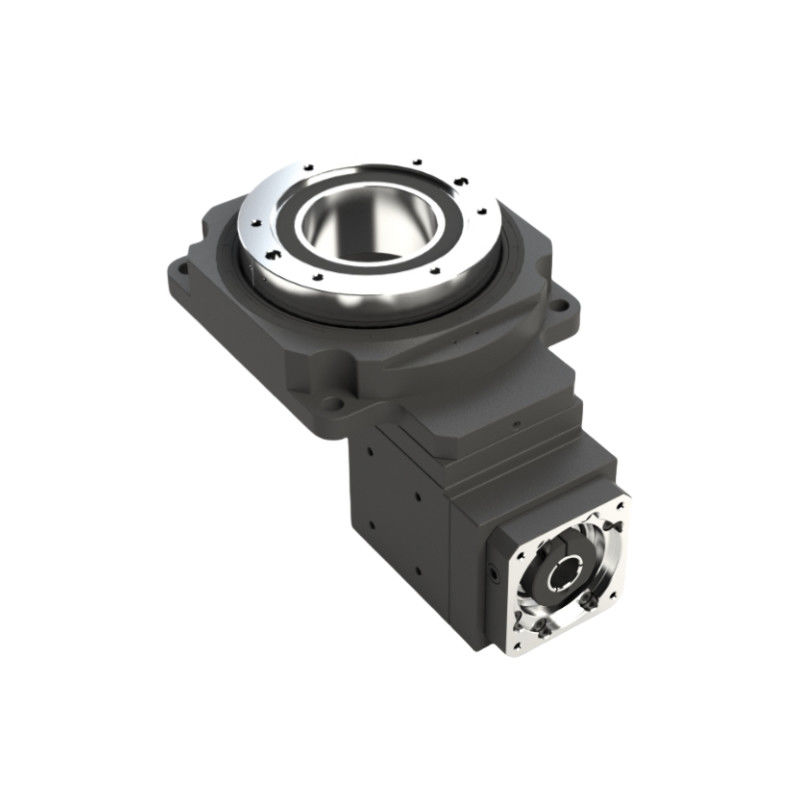

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
La adopción del cuerpo blando diseñado con el engranaje biselado en espiral superior y el diseño optimizado de la superficie del diente de contacto hace que la carga sea uniforme y permita un alto par de salida.Cuando se combina con el reductor planetario, la relación de engranajes se incrementará hasta llegar a 1:50.
Componentes clave
Placa de base: El fundamento que sostiene todo el conjunto y permite su montaje en máquinas.
Mecanismo rotatorio: Esto incluye engranajes o motores que permiten la rotación de 360 grados de la mesa.
Proyecto de construcción: Sección hueca central que permite el paso de herramientas, refrigerante o cableado.
En la parte superior: Superficie en la que se colocan las piezas de trabajo, a menudo con ranuras en T para sujetarlas.
Mecanismo de ajuste del ángulo: Permite la inclinación precisa de la mesa para lograr las posiciones de mecanizado deseadas.
Sistema de rodamientos: Proporciona una rotación suave y estabilidad durante el funcionamiento.
Sistema de control: Puede incluir lecturas digitales o integración CNC para posicionamiento y movimiento precisos.
Diseño de ángulo recto: Permite las configuraciones de mecanizado vertical y horizontal.
Centro hueco: facilita el movimiento de herramientas o materiales a través de la mesa.
Control de precisión: Equipado con mecanismos de posicionamiento y rotación precisos.
Durabilidad: Construido con materiales robustos para soportar cargas de mecanizado pesadas.
|
Modelo | Modelo | Modelo | Proporción del ángulo recto |
| Mesa giratoria hueca | Ángulo recto | |||
|
El punto de referencia es: |
HRG85 | HAS060 |
2, 3 |
| Parámetro de rendimiento HRG80Z-05 | ||||||
| Soporte para la plataforma de salida | Rodamiento de rodillos cruzados | Velocidad de salida admisible | 200 rpm | Inercia de rotación | 1203x10-6 kg.m2 | |
| Movimiento de cambio | 360° ((Rotación en cualquier ángulo) | Precisión de posicionamiento repetitivo | ± 15 segundos de arco | Precisión de posicionamiento | ≤ 30 segundos de arco | |
| El motor correspondiente (tamaño) | Servomotor de 200 a 400 W Se aplicará el procedimiento siguiente: |
Carga axial admisible | 3 000 N | La lubricación | Grasa sintética | |
| Ratio de reducción | 10 | 15 | Carga radial permitida | Las demás: | temperatura de funcionamiento | ¥-10°C ~ 90°C |
| Torque de salida nominal | 18NM | Paralelidad de la plataforma de salida | 0.02 mm | Vida de servicio | 20000h | |
| Torque máximo de aceleración | 32.4NM | Rayo de la superficie de la plataforma de salida | 0.01 mm | Nivel de producción | Protección IP65 | |
| Torque de frenado de emergencia | 54NM | Desembocadura del círculo de la plataforma de salida | 0.01 mm | Nivel de ruido | ≤ 65 dB | |
| Parámetro de rendimiento HRG80Z-10 | ||||||
| Soporte para la plataforma de salida | Rodamiento de rodillos cruzados | Velocidad de salida admisible | 200 rpm | Inercia de rotación | 1203x10-6 kg.m2 | |
| Movimiento de cambio | 360° ((Rotación en cualquier ángulo) | Precisión de posicionamiento repetitivo | ± 15 segundos de arco | Precisión de posicionamiento | ≤ 30 segundos de arco | |
| El motor correspondiente (tamaño) | Servomotor de 200 a 400 W Se aplicará el procedimiento siguiente: |
Carga axial admisible | 500N | La lubricación | Grasa sintética | |
| Ratio de reducción | 20 | 30 | Carga radial permitida | 250 N | temperatura de funcionamiento | ¥-10°C ~ 90°C |
| Torque de salida nominal | 18NM | Paralelidad de la plataforma de salida | 0.02 mm | Vida de servicio | 20000h | |
| Torque máximo de aceleración | 32.4NM | Rayo de la superficie de la plataforma de salida | 0.01 mm | Nivel de producción | Protección IP65 | |
| Torque de frenado de emergencia | 54NM | Desembocadura del círculo de la plataforma de salida | 0.01 mm | Nivel de ruido | ≤ 65 dB | |
Imágenes detalladas
|
|
|
Dibujos
Aplicaciones de la plataforma rotativa hueca
Trabajo de los robots
Se utiliza en brazos y manipuladores robóticos para posicionar y moverse con precisión en tareas de montaje y manejo de materiales.
Sistemas de automatización
Integrado en líneas de producción automatizadas para tareas como la clasificación, el envasado y la paletización, donde es esencial un movimiento de rotación preciso.
Mecanizado CNC
Empleado en máquinas CNC para la rotación precisa de piezas de trabajo durante las operaciones de fresado, perforación y torneado.
Equipo médico
Utilizado en dispositivos médicos como sistemas de imagen, robots quirúrgicos y automatización de laboratorio para posicionar y moverse con precisión.
Aeroespacial y Defensa
Aplicado en simuladores de vuelo, sistemas de radar y UAV para una orientación y estabilización precisas.
Las telecomunicaciones
Se utiliza en sistemas de posicionamiento de antenas para garantizar una alineación precisa para una transmisión óptima de la señal.
Embalaje y envío
