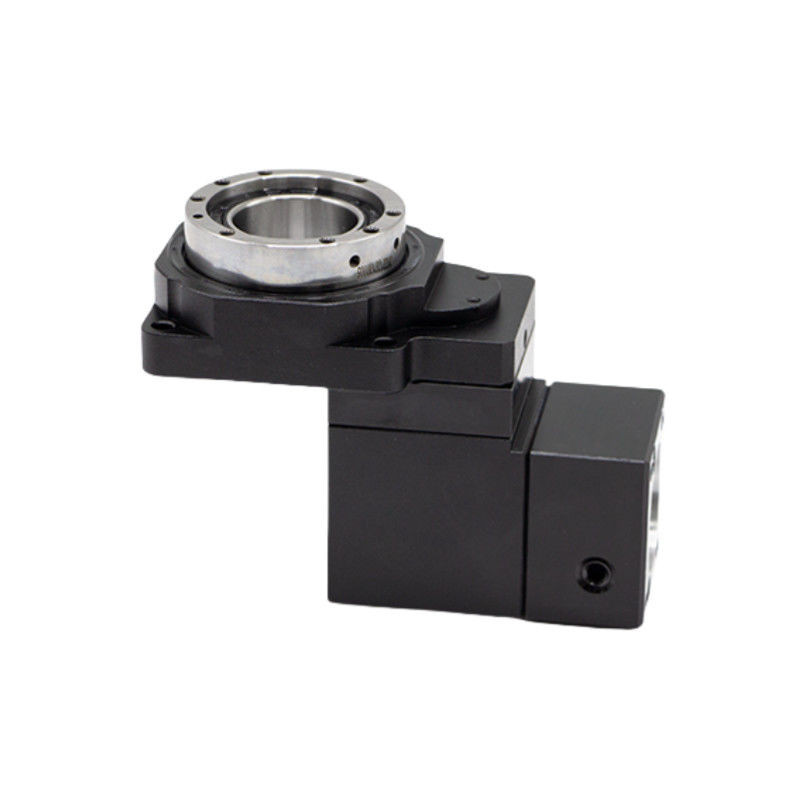

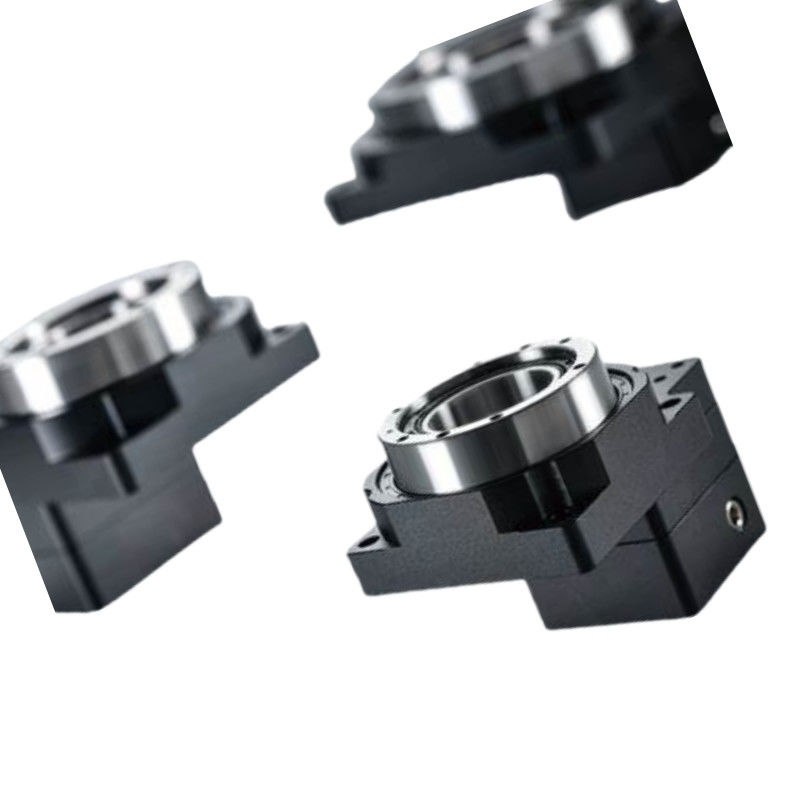

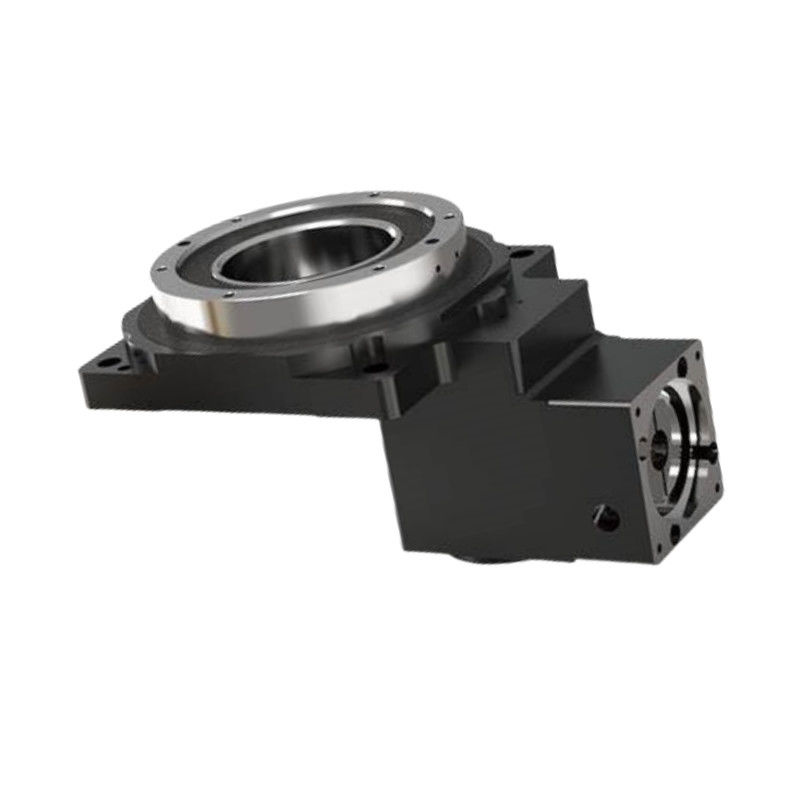

Tabla giratoria hueca Actuador de ángulo recto Plataforma giratoria Tabla para mecanizado CNC

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

La adopción del cuerpo blando diseñado con el engranaje biselado en espiral superior y el diseño optimizado de la superficie del diente de contacto hace que la carga sea uniforme y permita un alto par de salida.Cuando se combina con el reductor planetario, la relación de engranajes se incrementará hasta llegar a 1:50.

Los engranajes están hechos de acero de aleación carburizante de alta resistencia y la dureza de la superficie del diente después del carburizado puede alcanzar HRC60 ± 2 °.

Conectado con servomotor, puede hacer segmentos en cualquier ángulo, que puede cumplir con el control de dígitos que el indexador de levas no puede lograr.

Componentes clave

Placa de base: El fundamento que sostiene todo el conjunto y permite su montaje en máquinas.

Mecanismo rotatorio: Esto incluye engranajes o motores que permiten la rotación de 360 grados de la mesa.

Proyecto de construcción: Sección hueca central que permite el paso de herramientas, refrigerante o cableado.

En la parte superior: Superficie en la que se colocan las piezas de trabajo, a menudo con ranuras en T para sujetarlas.

Mecanismo de ajuste del ángulo: Permite la inclinación precisa de la mesa para lograr las posiciones de mecanizado deseadas.

Sistema de rodamientos: Proporciona una rotación suave y estabilidad durante el funcionamiento.

Sistema de control: Puede incluir lecturas digitales o integración CNC para posicionamiento y movimiento precisos.

Características clave

Alta precisión:

Alcanza una precisión de posicionamiento repetida de menos de 5 segundos de arco, lo que garantiza un rendimiento confiable en aplicaciones exigentes.

Alta rigidez:

Apoyada por rodamientos de rodillos cruzados de precisión, la plataforma puede soportar fuerzas radiales, axiales y de volcado significativas, proporcionando más de diez veces la rigidez de los rodamientos tradicionales.

Compatibilidad flexible del motor:

Fácilmente configurable para acomodar varias marcas y tipos de motores, incluidos los servomotores y los motores paso a paso, a través de bridas y ejes de entrada personalizables.

	Modelo	Modelo	Modelo	Proporción del ángulo recto
		Mesa giratoria hueca	Ángulo recto
	El punto de referencia es:	HRG60	HAS042	2, 3

Parámetro de rendimiento
