Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Máquina de la serie HRG de integración planetaria hueca

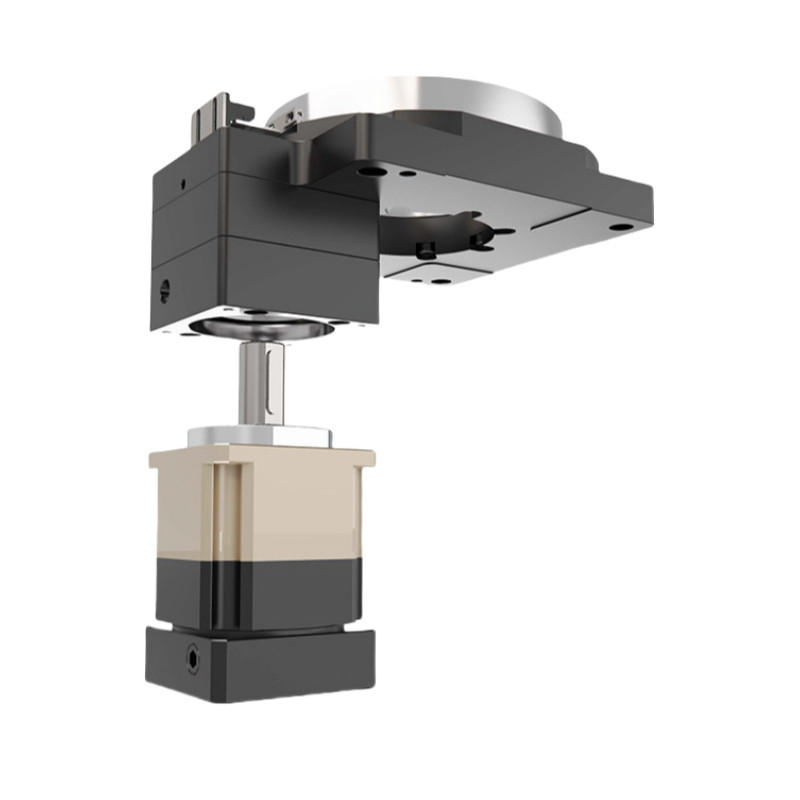

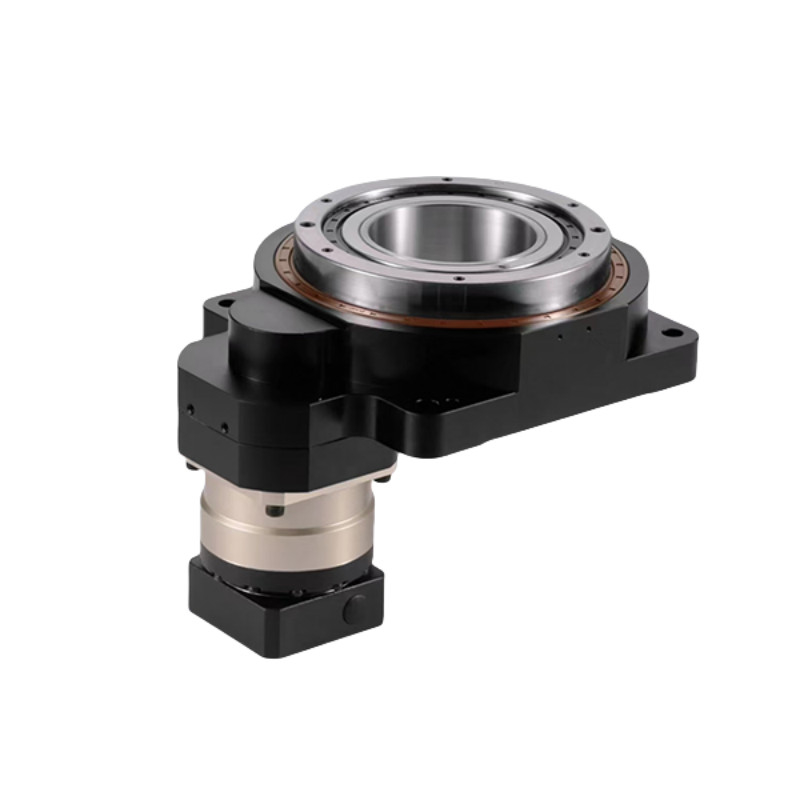

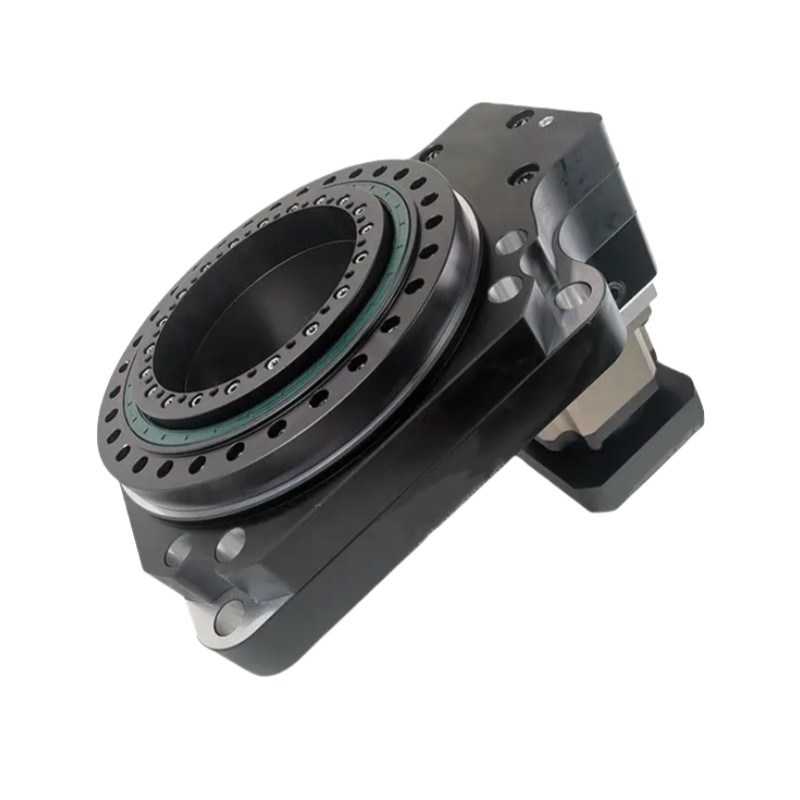

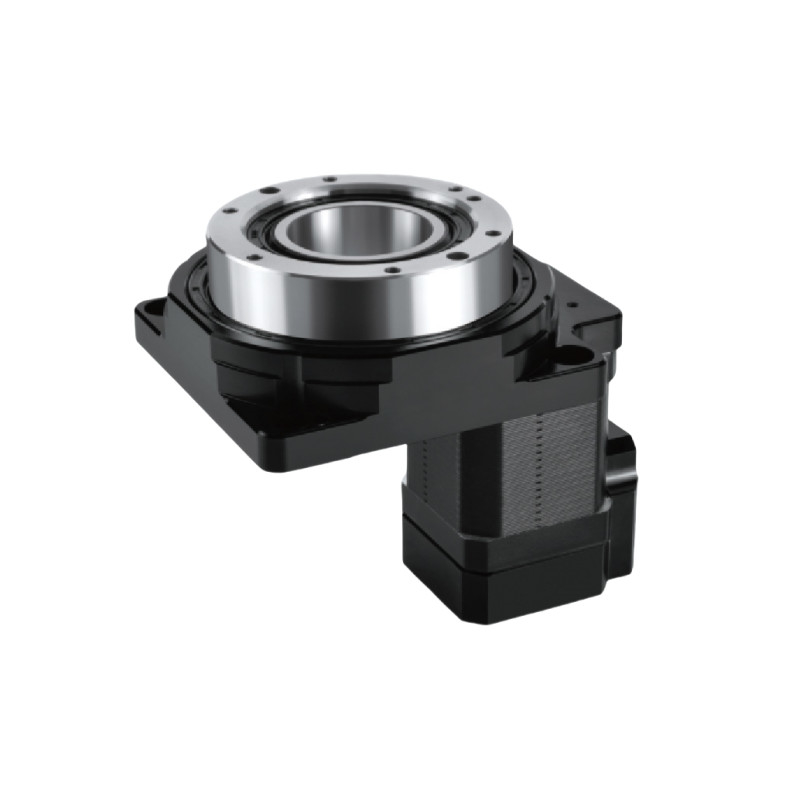

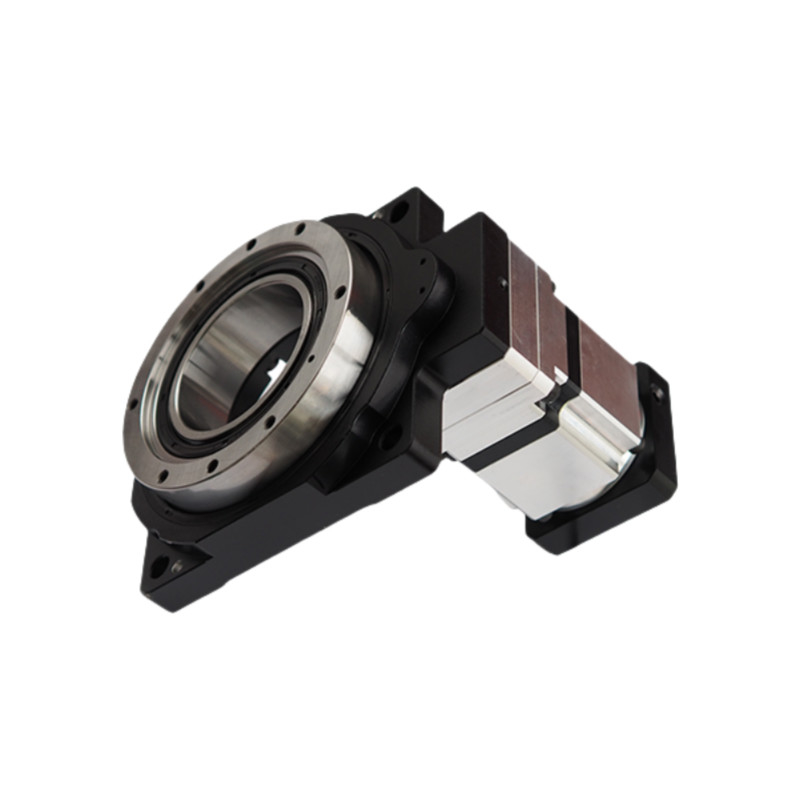

Una plataforma rotativa hueca con caja de engranajes planetaria es un sistema mecánico que combina una estructura rotacional hueca con una caja de engranajes planetaria para un movimiento preciso.El diseño hueco permite un fácil enrutamiento de cables o fluidos, mientras que la caja de cambios planetaria proporciona un par elevado y una reacción negativa reducida, lo que permite un movimiento de rotación suave y preciso.y sistemas automatizados.
Componentes clave
Base de trabajo: La plataforma robusta que sostiene toda la asamblea.
Plataforma giratoria: Parte que sostiene la pieza de trabajo y puede girar alrededor de un eje vertical u horizontal.
Mecanismo de accionamiento: Esto incluye motores (servo o paso a paso), engranajes y correas que proporcionan la rotación y el posicionamiento.
Sistema de indexación: Esto permite un posicionamiento preciso, a menudo utilizando pines o detentores para bloquear la mesa en su lugar en ángulos específicos.
Sistema de control: Electrónica que gestiona el movimiento, incluyendo controladores, sensores e interfaces de usuario para la programación.
Los rodamientos: Permitir una rotación suave de la mesa al tiempo que se minimiza la fricción.
Características de montaje: ranuras o agujeros para fijar accesorios o herramientas, que aseguran la firmeza de la pieza.
Fuente de alimentación: Proporciona la potencia necesaria para el mecanismo de accionamiento y los mandos.
Alta precisión:
Alcanza una precisión de posicionamiento repetida de menos de 5 segundos de arco, lo que garantiza un rendimiento confiable en aplicaciones exigentes.
Alta rigidez:
Apoyada por rodamientos de rodillos cruzados de precisión, la plataforma puede soportar fuerzas radiales, axiales y de volcado significativas, proporcionando más de diez veces la rigidez de los rodamientos tradicionales.
Compatibilidad flexible del motor:
Fácilmente configurable para acomodar varias marcas y tipos de motores, incluidos los servomotores y los motores paso a paso, a través de bridas y ejes de entrada personalizables.
|
Modelo | Modelo | Modelo | Ratio |
| Mesa giratoria hueca | Reducción planetaria | |||
|
El valor de las emisiones de CO2 |
HRG200 | Se aplicará el procedimiento siguiente: |
3, 5, 7, 10 |
Parámetro de rendimiento
| El valor de las emisiones de CO2 | ||||||||
| Soporte para la plataforma de salida | Rodamiento de rodillos cruzados | Velocidad de salida admisible | 200 rpm | Inercia de rotación | 27619x10-6 kg.m2 | |||
| Movimiento de cambio | 360° ((Rotación en cualquier ángulo) | Precisión de posicionamiento repetitivo | ± 15 segundos de arco | Precisión de posicionamiento | ≤ 30 segundos de arco | |||
| El motor correspondiente (tamaño) | Servo motor de 750-1 kW Se aplicará el procedimiento siguiente: |
Carga axial admisible | 4 000 N | La lubricación | Grasa sintética | |||
| Ratio de reducción | 30 | 50 | 70 | 100 | Carga radial permitida | 2500N | temperatura de funcionamiento | -10°C ~ 90°C |
| Torque de salida nominal | 112NM | Paralelidad de la plataforma de salida | 0.02 mm | Vida de servicio | 20000h | |||
| Torque máximo de aceleración | 201.6NM | Rayo de la superficie de la plataforma de salida | 0.01 mm | Nivel de producción | Protección IP65 | |||
| Torque de frenado de emergencia | 336NM | Desembocadura del círculo de la plataforma de salida | 0.01 mm | Nivel de ruido | ≤ 65 dB | |||
Imágenes detalladas
|
|
|
|
Dibujos
Aplicaciones de la plataforma rotativa hueca
Trabajo de los robots
Se utiliza en brazos y manipuladores robóticos para posicionar y moverse con precisión en tareas de montaje y manejo de materiales.
Sistemas de automatización
Integrado en líneas de producción automatizadas para tareas como la clasificación, el envasado y la paletización, donde es esencial un movimiento de rotación preciso.
Mecanizado CNC
Empleado en máquinas CNC para la rotación precisa de piezas de trabajo durante las operaciones de fresado, perforación y torneado.
Equipo médico
Utilizado en dispositivos médicos como sistemas de imagen, robots quirúrgicos y automatización de laboratorio para posicionar y moverse con precisión.
Aeroespacial y Defensa
Aplicado en simuladores de vuelo, sistemas de radar y UAV para una orientación y estabilización precisas.
Las telecomunicaciones
Se utiliza en sistemas de posicionamiento de antenas para garantizar una alineación precisa para una transmisión óptima de la señal.
