Serie HRG 280Mesa giratoria hueca
Una plataforma rotativa hueca es un dispositivo mecánico diseñado para facilitar un movimiento de rotación preciso al tiempo que presenta una abertura central que permite el paso de cables, tuberías u otros componentes.Este diseño innovador permite una integración eficiente en diversos sistemas, reduciendo el desorden y mejorando la funcionalidad en aplicaciones como la robótica, la automatización y el mecanizado CNC.que permite una alta capacidad de cargaSu versatilidad lo hace adecuado para una amplia gama de industrias que requieren un movimiento de rotación confiable y controlado.
Características clave
Alta precisión:
Alcanza una precisión de posicionamiento repetida de menos de 5 segundos de arco, lo que garantiza un rendimiento confiable en aplicaciones exigentes.
Alta rigidez:
Apoyada por rodamientos de rodillos cruzados de precisión, la plataforma puede soportar fuerzas radiales, axiales y de volcado significativas, proporcionando más de diez veces la rigidez de los rodamientos tradicionales.
Compatibilidad flexible del motor:
Fácilmente configurable para acomodar varias marcas y tipos de motores, incluidos los servomotores y los motores paso a paso, a través de bridas y ejes de entrada personalizables.
Producción de par eficiente:
Utiliza un mecanismo de reducción de engranajes helicoidales de una sola etapa para aumentar el par de salida, con engranajes calificados por debajo del nivel 5 para mayor precisión.
Construcción robusta:
Construido para soportar una variedad de tensiones operativas manteniendo un alto rendimiento, lo que lo hace adecuado para aplicaciones industriales y de automatización.
 |
Modelo |
Especificación |
Diámetro hueco |
Ratio |
| (mm) |
(mm) |
|
El número de unidades de carga
|
280 |
150 |
10
|
Parámetro de rendimiento
| El número de unidades de carga |
| Soporte para la plataforma de salida |
Rodamiento de rodillos cruzados |
Velocidad de salida admisible |
200 rpm |
Inercia de rotación |
361220x10-7 kg.m2 |
| Movimiento de cambio |
360° ((Rotación en cualquier ángulo) |
Precisión de posicionamiento repetitivo |
± 15 segundos de arco |
Precisión de posicionamiento |
≤ 30 segundos de arco |
| El motor correspondiente (tamaño) |
Se aplicará el método de ensayo de las partidas. |
Carga axial admisible |
3 000 N |
La lubricación |
Grasa sintética |
| Ratio de reducción |
10 |
Carga radial permitida |
Las demás: |
temperatura de funcionamiento |
¥-10°C ~ 90°C |
| Torque de salida nominal |
120NM |
Paralelidad de la plataforma de salida |
0.02 mm |
Vida de servicio |
20000h |
| Torque máximo de aceleración |
240NM |
Rayo de la superficie de la plataforma de salida |
0.01 mm |
Nivel de producción |
Protección IP65 |
| Torque de frenado de emergencia |
360NM |
Desembocadura del círculo de la plataforma de salida |
0.01 mm |
Nivel de ruido |
≤ 65 dB |

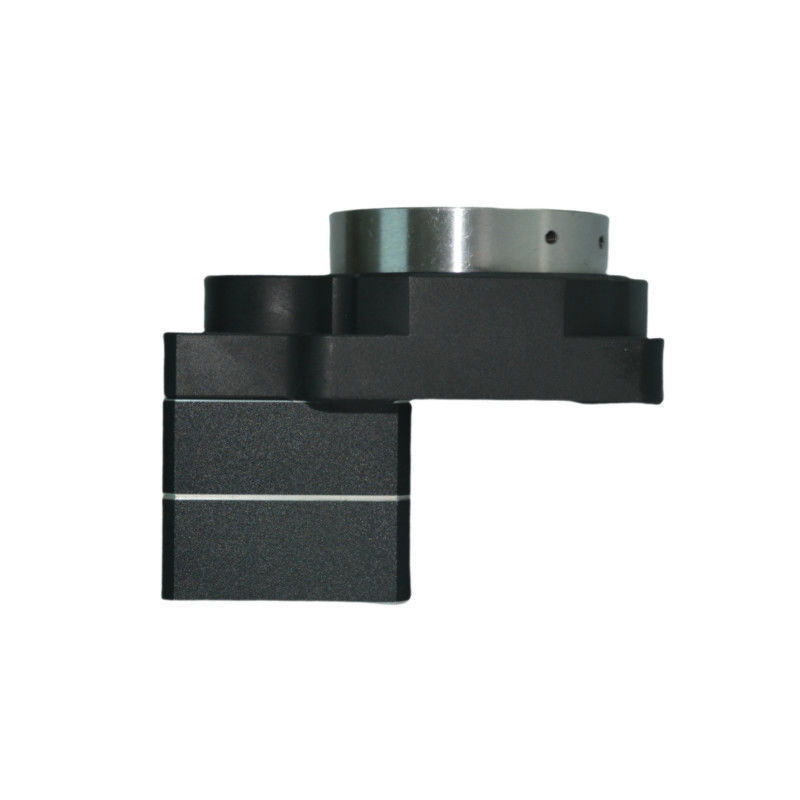

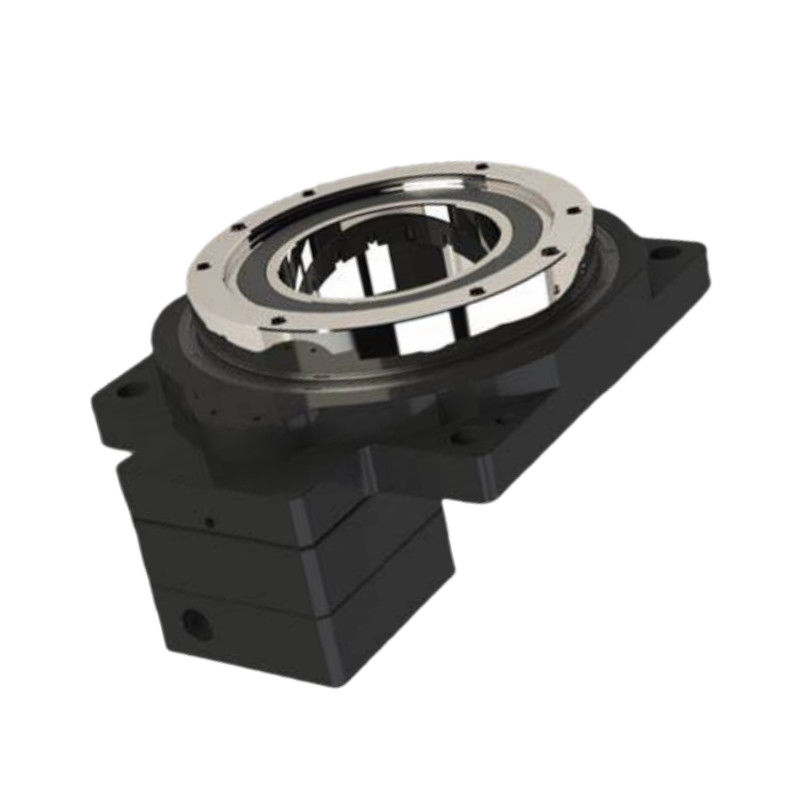

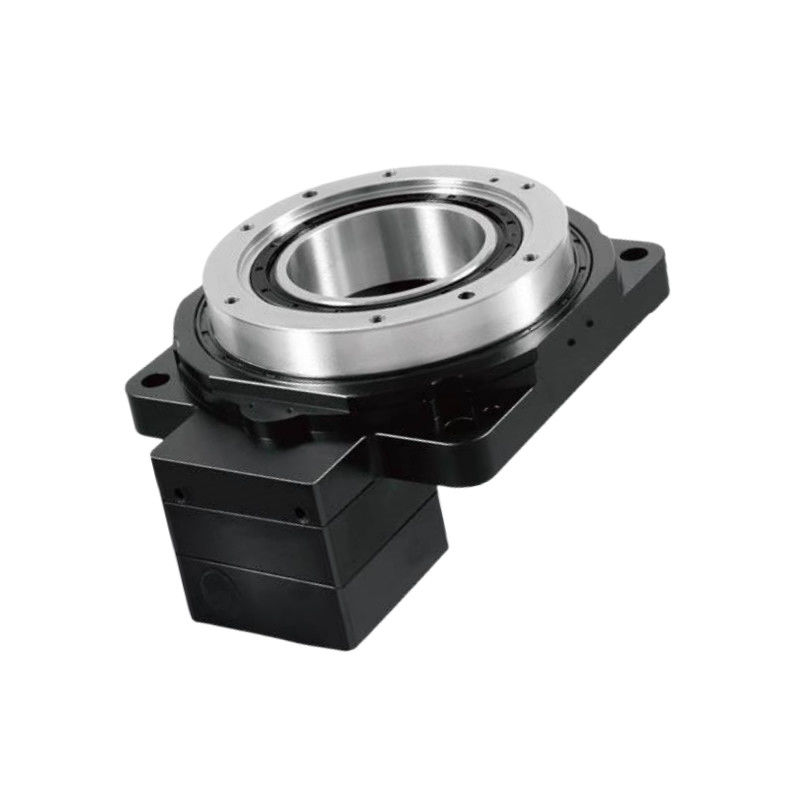

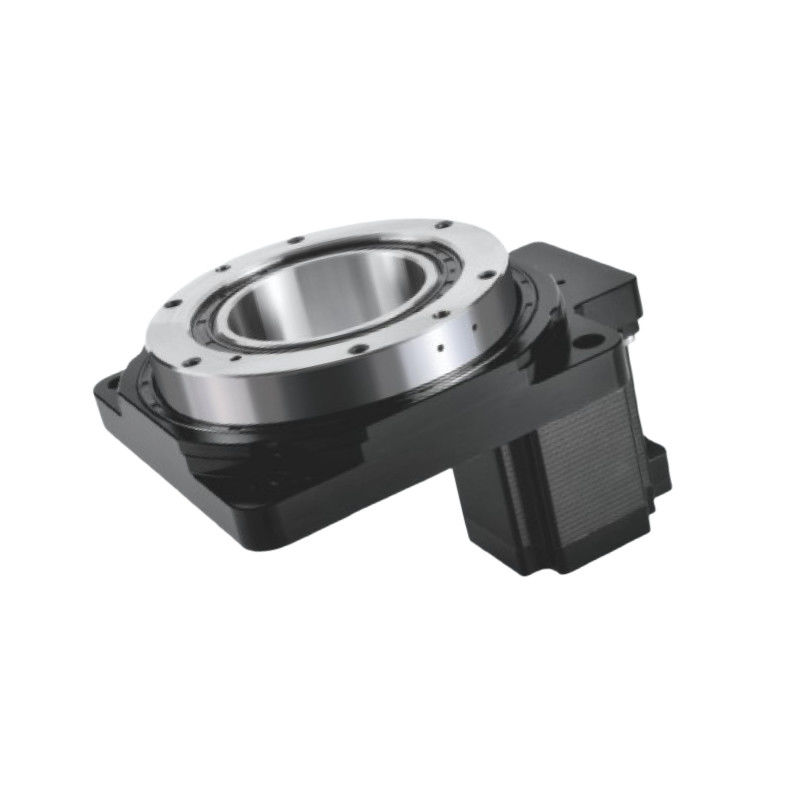

Imágenes detalladas
Dibujos
Instrucciones de instalación para la mesa giratoria hueca
Aplicaciones de la plataforma rotativa hueca
Trabajo de los robots:
Se utiliza en brazos y manipuladores robóticos para posicionar y moverse con precisión en tareas de montaje y manejo de materiales.
Sistemas de automatización:
Integrado en líneas de producción automatizadas para tareas como la clasificación, el envasado y la paletización, donde es esencial un movimiento de rotación preciso.
Mecanizado CNC:
Empleado en máquinas CNC para la rotación precisa de piezas de trabajo durante las operaciones de fresado, perforación y torneado.
Equipo médico:
Utilizado en dispositivos médicos como sistemas de imagen, robots quirúrgicos y automatización de laboratorio para posicionar y moverse con precisión.
Aeroespacial y Defensa:
Aplicado en simuladores de vuelo, sistemas de radar y UAV para una orientación y estabilización precisas.
Las telecomunicaciones:
Se utiliza en sistemas de posicionamiento de antenas para garantizar una alineación precisa para una transmisión óptima de la señal.
Prueba y medición:
Integrado en equipos de ensayo para la rotación de muestras o componentes para evaluar el rendimiento en diversas condiciones.
Entretenimiento y medios:
Utilizado en equipos de cámaras y sistemas de iluminación para un movimiento suave y controlado en la producción de películas y eventos en vivo.
Equipo industrial:
Aplicado en transportadores y sistemas de clasificación donde se requiere un movimiento de rotación para un manejo eficiente del material.
Investigación y desarrollo:
Se utiliza en laboratorios e instalaciones de investigación para instalaciones experimentales que requieren ajustes angulares precisos.
