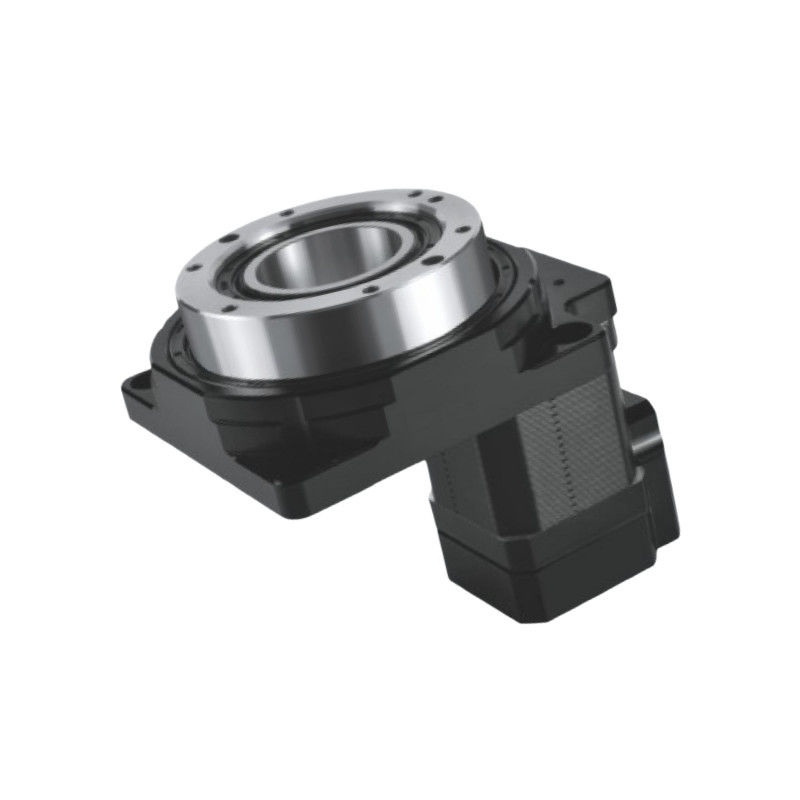

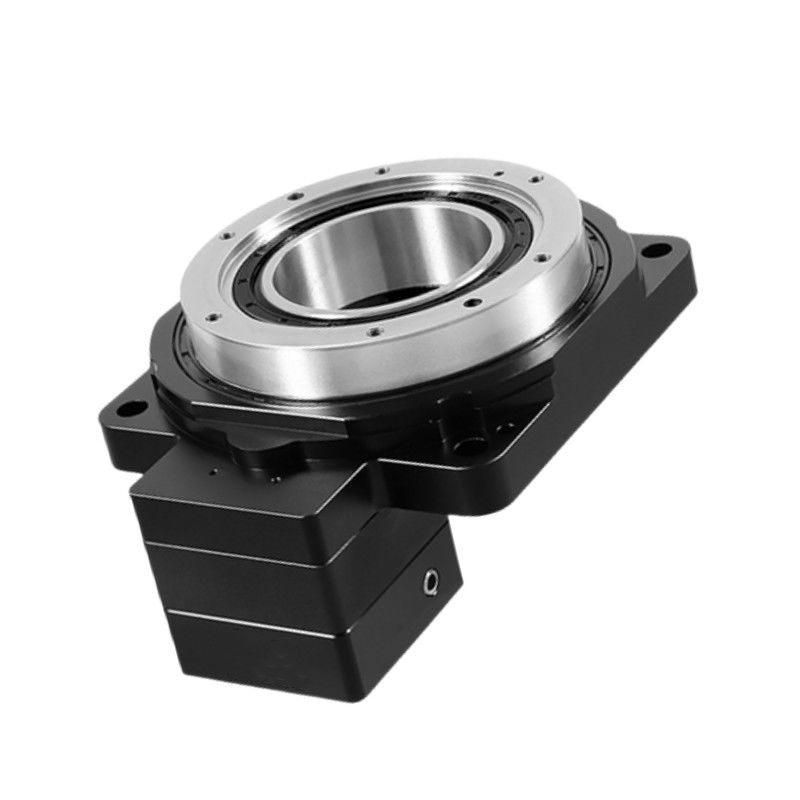

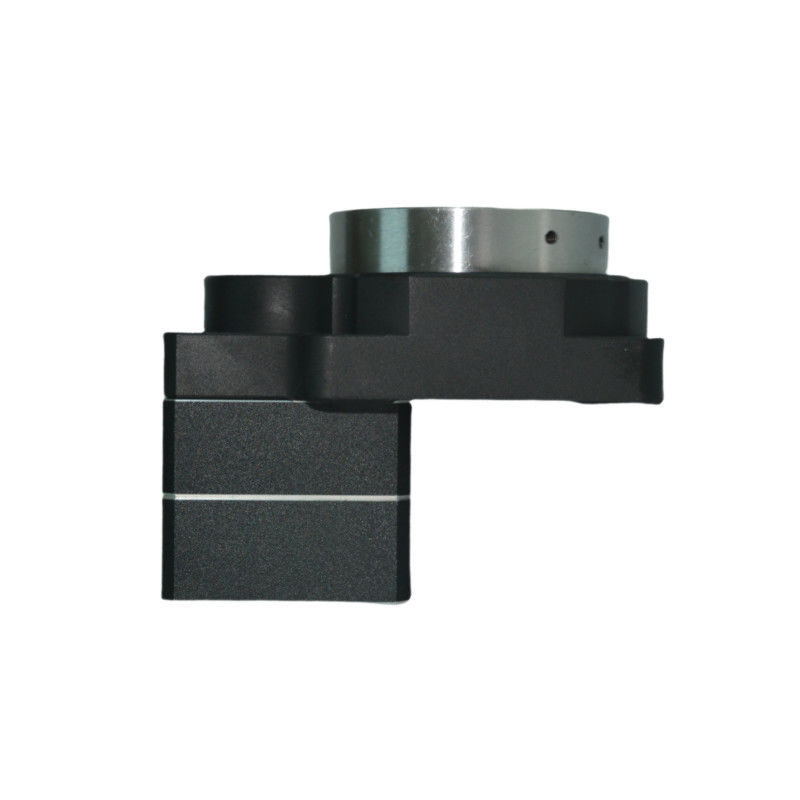

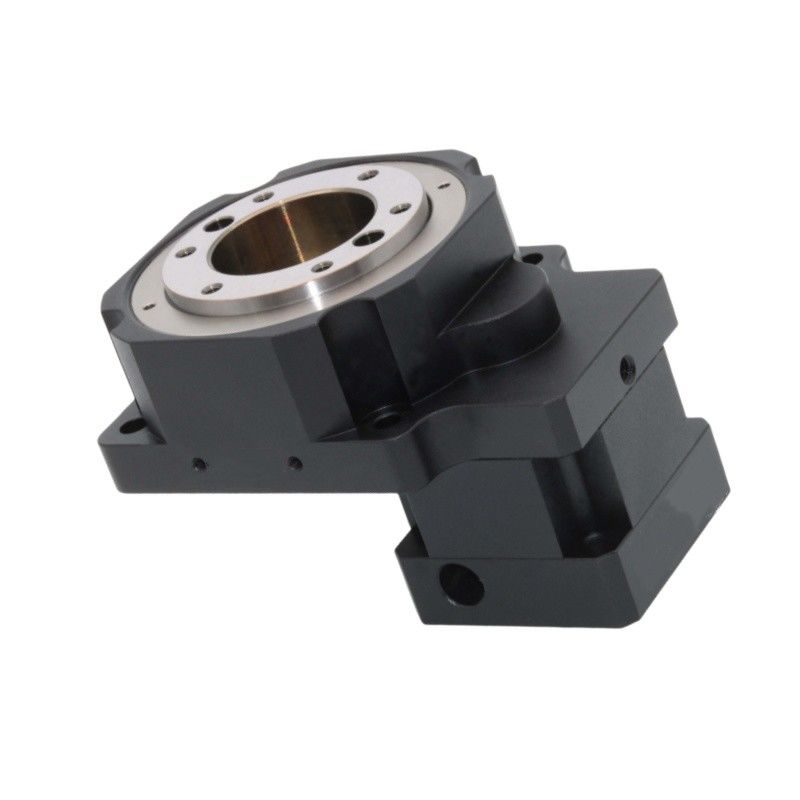

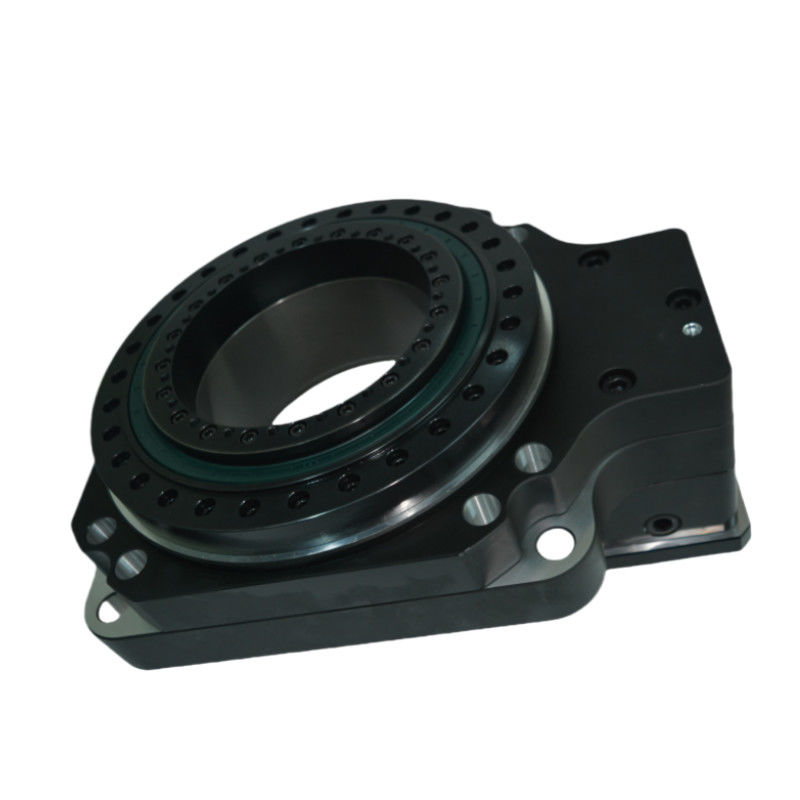

Name: Tela giratoria hueca de alta precisión 10 Actuador de caja de engranajes giratoria plataforma giratoria hueca
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Serie HRG
Availability: InStock

En casa > productos > Mesa giratoria hueca >

Tela giratoria hueca de alta precisión 10 Actuador de caja de engranajes giratoria plataforma giratoria hueca

Ratio 10 Mesa giratoria hueca

Mesa giratoria hueca de alta precisión

Cuadro giratorio hueco del actuador

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Serie HRG

Contacta con nosotros

Solicitar una cita

Tela giratoria hueca de alta precisión 10 Actuador de caja de engranajes giratoria plataforma giratoria hueca

Detalles del producto

Producto:

HRG 85 Mesa giratoria hueca

Soporte para la plataforma de salida:

Rodamiento de rodillos cruzado

Movimiento de cambio:

360° ((Rotación en cualquier ángulo)

El motor correspondiente (tamaño):

Se aplicará el procedimiento siguiente:

Ratio de reducción:

5, 10

Torque de salida nominal:

18 Nm

Torque máximo de aceleración:

32NM

Torque de frenado de emergencia:

54NM

Temperatura de funcionamiento:

-10°C ~ 90°C

Nivel de producción:

Protección IP65

Nivel de ruido:

≤ 65 dB

Condiciones de pago y envío

Cantidad de orden mínima

ser negociado

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Tabla de plataforma giratoria de actuador rotativo hueco para caja de engranajes planetaria de alta precisión

Obtenga el mejor precio

Plataforma rotativa hueca de alta precisión con caja de engranajes planetaria para carga pesada Mesa rotativa de reducción planetaria

Obtenga el mejor precio

Mesa giratoria de reducción planetaria de carga pesada para etapa giratoria hueca de trabajo pesado

Obtenga el mejor precio

Plataforma giratoria hueca de alta precisión para reducción planetaria de carga pesada

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Serie HRG 85Mesa giratoria hueca

La plataforma de rotación hueca es un producto revolucionario diseñado para diversas aplicaciones de movimiento de rotación.la rigidezEste producto representa un avance en los mecanismos de movimiento de rotación, logrando un equilibrio entre estos elementos con una precisión de posicionamiento repetido de ≤ 5 segundos de arco.Se adapta fácilmente a los motores y proporciona una capacidad de carga estable, compatible con servomotores de CA o motores paso a paso para segmentación de ángulo arbitraria.Esto no sólo cumple con las capacidades de control numérico que los divisores tradicionales no pueden lograr, sino que también ofrece una precisión de posicionamiento comparable a los motores DDReduce significativamente los costes y ofrece beneficios inesperados.

Características

Alta precisión de posicionamiento repetido

La plataforma de rotación hueca utiliza un método de reducción de engranajes helicoidales de una sola etapa para aumentar el par de salida.Combinado con un mecanismo flexible de ajuste de la distancia libre que controla el retroceso al alterar la distancia central entre los dos engranajesEste diseño da como resultado una reacción negativa mínima, logrando una precisión de posicionamiento repetido de menos de 5 segundos de arco.

Alta rigidez

La plataforma giratoria está soportada por un conjunto de rodamientos de rodillos cruzados de precisión. Los rodillos están dispuestos en un patrón escalonado de 90 grados.y su diámetro es ligeramente mayor que las dimensiones de la vía de carrera entre los anillos interior y exterior de los rodamientosEsta configuración crea una carga previa entre los anillos interiores y exteriores y los rodillos.y momentos de cambio, proporcionando una rigidez que es más de diez veces superior a la de los rodamientos tradicionales.

Alta precisión de rotación

Después del montaje, la plataforma servo giratoria se vuelve a molar en el diámetro exterior y la cara extrema del disco giratorio.utilizando los rodamientos de rodillos cruzados como centro de rotación (grado estándar es precisión girada)Esto garantiza las tolerancias de coaxialidad y paralelismo del disco giratorio.

Configuración del motor flexible

La plataforma giratoria hueca permite cambios de tamaño de interfaz flexibles a través de bridas personalizadas y orificios del eje de entrada, lo que la hace adecuada para conectar cualquier marca de servomotores o motores paso a paso.

Modelo

Especificación

Diámetro hueco

Ratio

(mm)

El número de unidades de producción
La cantidad de agua que se necesita para la producción de agua.

Parámetro de rendimiento

El número de unidades de producción
Soporte para la plataforma de salida	Rodamiento de rodillos cruzados	Velocidad de salida admisible	200 rpm	Inercia de rotación	1203x10-6 kg.m2
Movimiento de cambio	360° ((Rotación en cualquier ángulo)	Precisión de posicionamiento repetitivo	± 15 segundos de arco	Precisión de posicionamiento	≤ 30 segundos de arco
El motor correspondiente (tamaño)	Se aplicará el procedimiento siguiente:	Carga axial admisible	500N	La lubricación	Grasa sintética
Ratio de reducción	5	Carga radial permitida	250 N	temperatura de funcionamiento	-10°C ~ 90°C
Torque de salida nominal	18NM	Paralelidad de la plataforma de salida	0.02 mm	Vida de servicio	20000h
Torque máximo de aceleración	32NM	Rayo de la superficie de la plataforma de salida	0.01 mm	Nivel de producción	Protección IP65
Torque de frenado de emergencia	54NM	Desembocadura del círculo de la plataforma de salida	0.01 mm	Nivel de ruido	≤ 65 dB
La cantidad de agua que se necesita para la producción de agua.
Soporte para la plataforma de salida	Rodamiento de rodillos cruzados	Velocidad de salida admisible	200 rpm	Inercia de rotación	1203x10-6 kg.m2
Movimiento de cambio	360° ((Rotación en cualquier ángulo)	Precisión de posicionamiento repetitivo	± 15 segundos de arco	Precisión de posicionamiento	≤ 30 segundos de arco
El motor correspondiente (tamaño)	Se aplicará el procedimiento siguiente:	Carga axial admisible	500N	La lubricación	Grasa sintética
Ratio de reducción	10	Carga radial permitida	250 N	temperatura de funcionamiento	-10°C ~ 90°C
Torque de salida nominal	14NM	Paralelidad de la plataforma de salida	0.02 mm	Vida de servicio	20000h
Torque máximo de aceleración	25.2NM	Rayo de la superficie de la plataforma de salida	0.01 mm	Nivel de producción	Protección IP65
Torque de frenado de emergencia	42NM	Desembocadura del círculo de la plataforma de salida	0.01 mm	Nivel de ruido	≤ 65 dB

Imágenes detalladas

Dibujos

Tela giratoria hueca de alta precisión 10 Actuador de caja de engranajes giratoria plataforma giratoria hueca 5

Instrucciones de instalación para la mesa giratoria hueca

Embalaje y envío

Tela giratoria hueca de alta precisión 10 Actuador de caja de engranajes giratoria plataforma giratoria hueca 8
