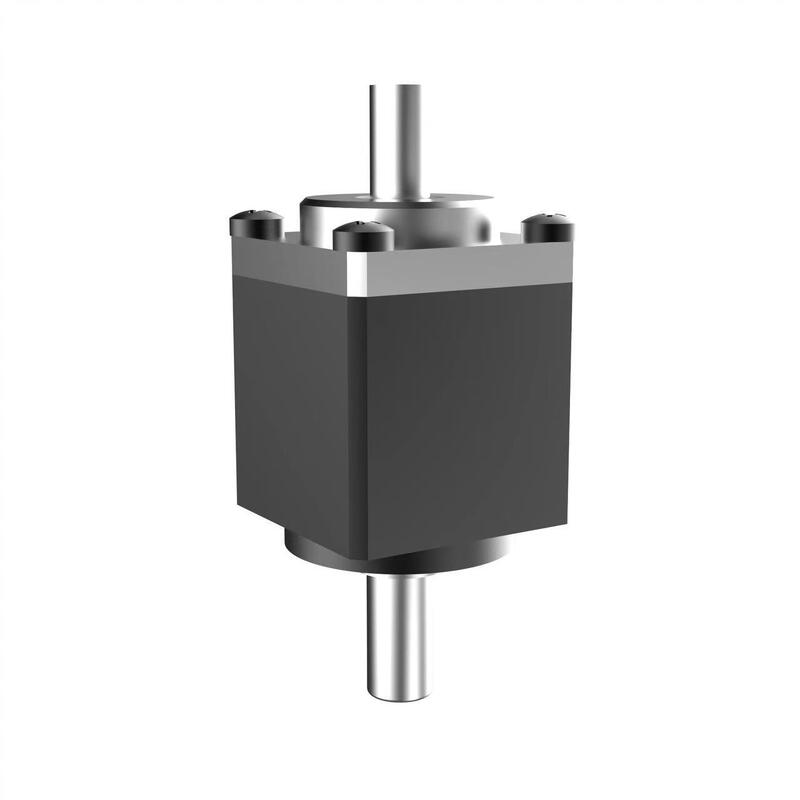

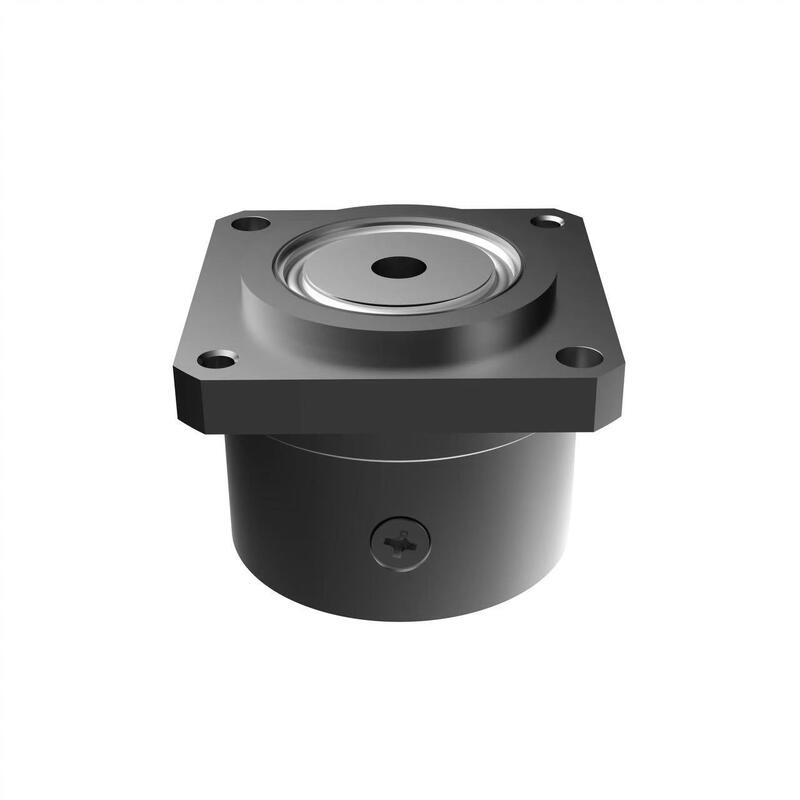

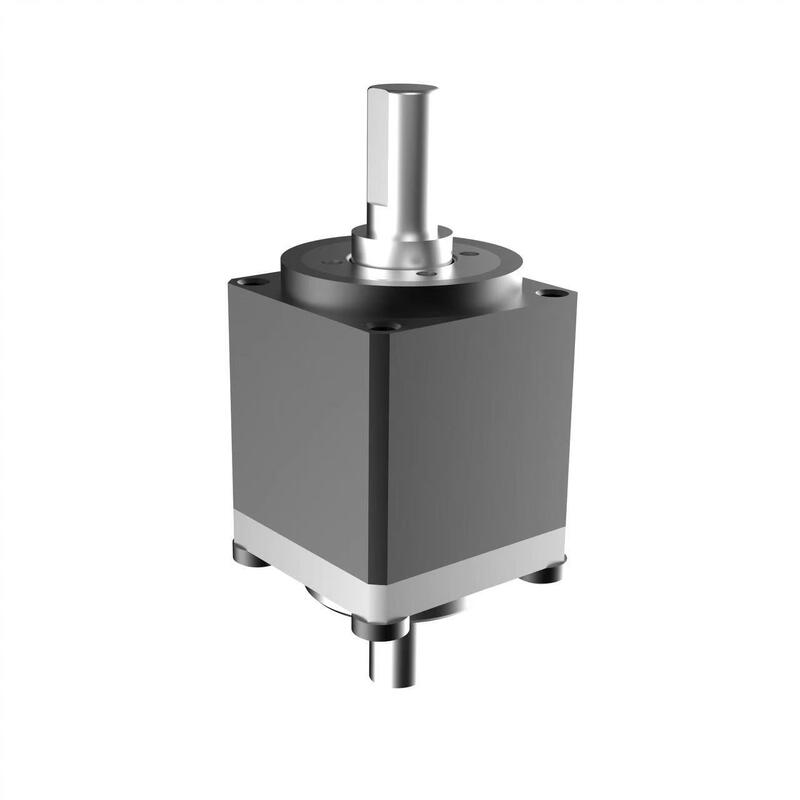

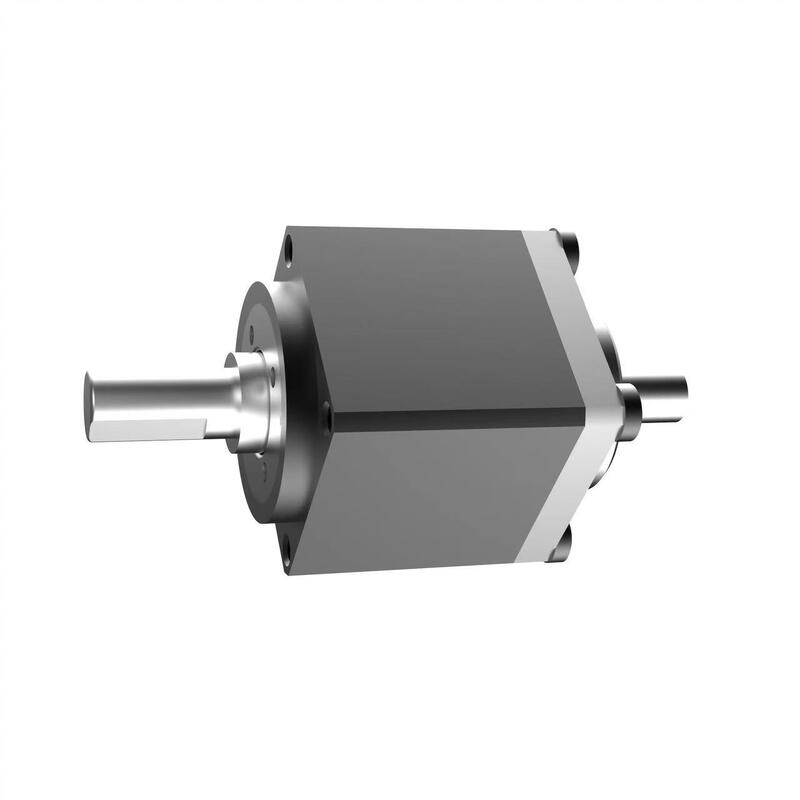

HONPINE Tipo de copa montado en el motor directamente Mini caja de cambios de accionamiento armónico

Lugar de origen:

Porcelana

Nombre de la marca:

HONPINE

Número de modelo:

LCR

Contacta con nosotros

Solicitar una cita

HONPINE Tipo de copa montado en el motor directamente Mini caja de cambios de accionamiento armónico

Detalles del producto

Relación de engranaje:

30,50,80,100

Condiciones de pago y envío

Cantidad de orden mínima

Detalles de empaquetado

cartón con espuma

Condiciones de pago

T/T

Capacidad de la fuente

2000000

Productos relacionados

Reductor de engranajes armónico tipo panqueque coaxial de espiral circular para robot industrial

Obtenga el mejor precio

HONPINE Tipo de copa montado en el motor directamente Mini caja de cambios de accionamiento armónico

Obtenga el mejor precio

Vídeo

Reducción de la onda de tensión por accionamiento armónico de alta precisión para robot

Obtenga el mejor precio

Vídeo

Caja de engranajes de accionamiento armónico de retroacción ultra plana cero para robots industriales

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Descripción de la caja reductora armónica mini CSF

La caja reductora armónica en miniatura de la serie CSF-mini está desarrollada para aplicaciones con requisitos de volumen y peso especializados, utilizando una flexspline tipo copa. Esta serie ofrece exclusivamente productos modulares preensamblados para uso inmediato. El rodamiento principal emplea rodamientos de bolas de contacto cuádruple compactos para soportar directamente cargas externas. La serie CSF-mini incluye dos tipos: el tipo de montaje de motor (2XH) y el tipo de entrada de eje (1U) que soporta formas de entrada como correas, engranajes y acoplamientos. Seleccione el modelo más adecuado según sus requisitos de diseño mecánico.

Características de la caja reductora armónica mini CSF

● Tamaño compacto y diseño ligero

● Estructura compacta y simplificada

● Excelente precisión de rotación y precisión de posicionamiento

● Configuración coaxial de entrada y salida

Especificación de la caja reductora armónica mini CSF HONPINE

Modelo		Relación de engranaje	Par nominal a la entrada 2000r/min[N.m]	Par pico permisible durante el arranque y la parada[N.m]	Valor máximo admisible del par de carga promedio[N.m]	Par permisible instantáneo máximo[N.m]	Velocidad de entrada máxima admisible[r/min]	Velocidad de entrada promedio admisible[r/min]	Juego del engranaje (arcosegundos)	1/4GD[kgcm2]	Masa (kg)
CSF Serie	03	30	0.06	0.13	0.1	0.22	10000	6500	≤20	5.3x10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤20	5.3x10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤20	2.5x10-4	0.039
		50	0.4	0.9	0.53	1.8			≤20
		80	0.52	1.35	0.84	2.5			≤10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤20
		80	2.2	4.3	2.9	8			≤10
		100	2.4	4.8	3.3	9			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤20
		80	4.5	10.2	8.5	22			≤10
		100	5	11	8.9	25			≤10
