Name: Actuador lineal rotativo de alta precisión de la serie LRA para ensamblaje de módulos de cámara
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Serie de las LRA
Availability: InStock

En casa > productos > El agarre eléctrico >

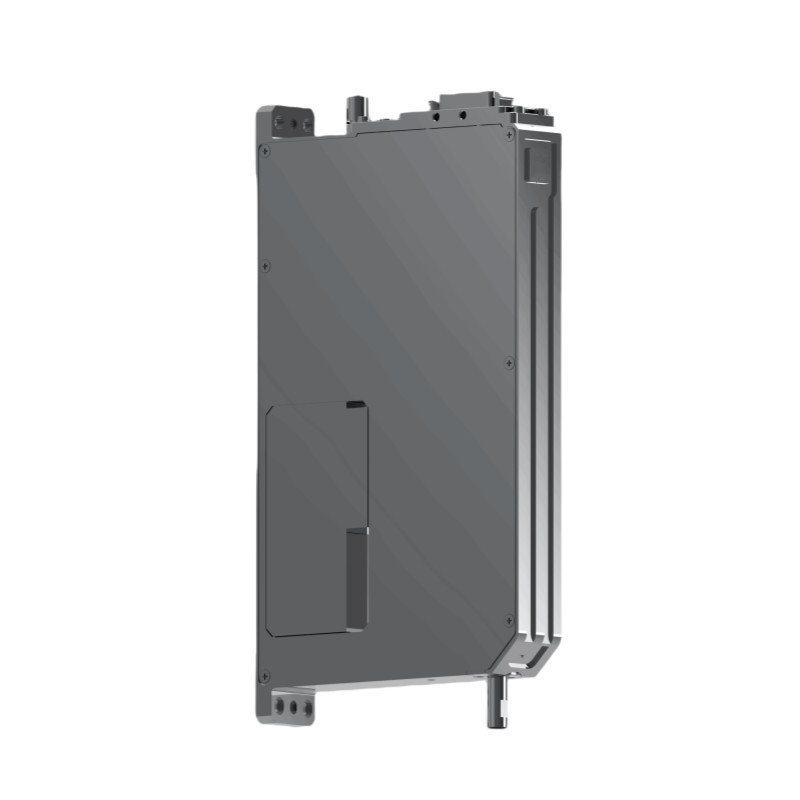

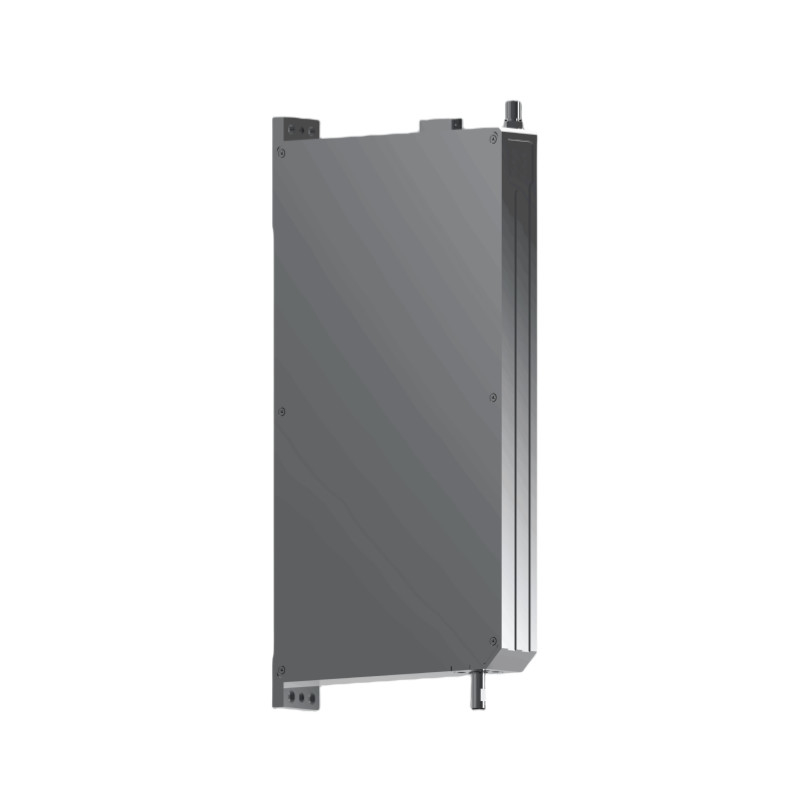

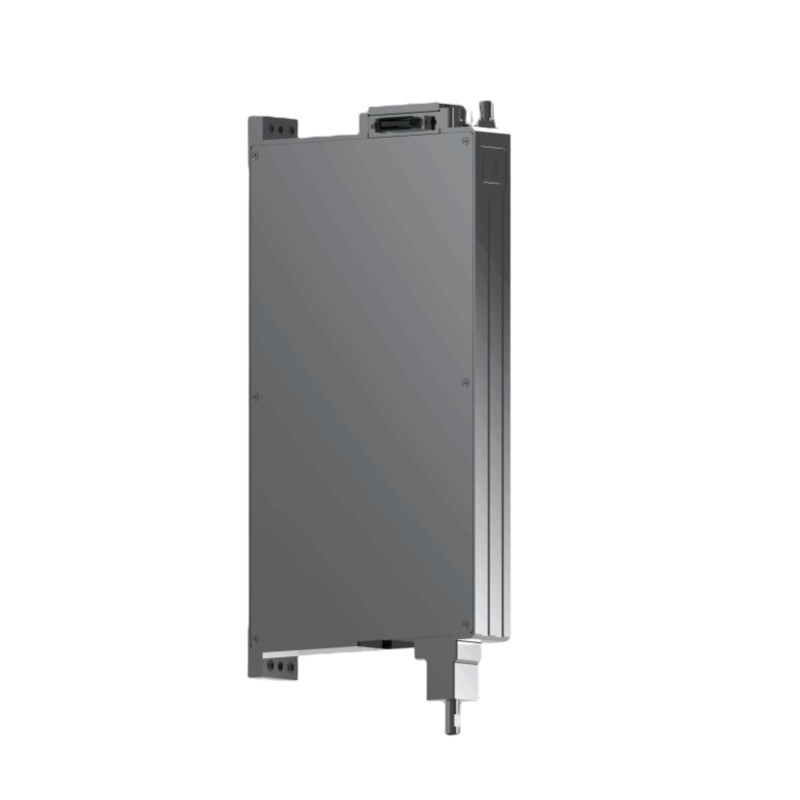

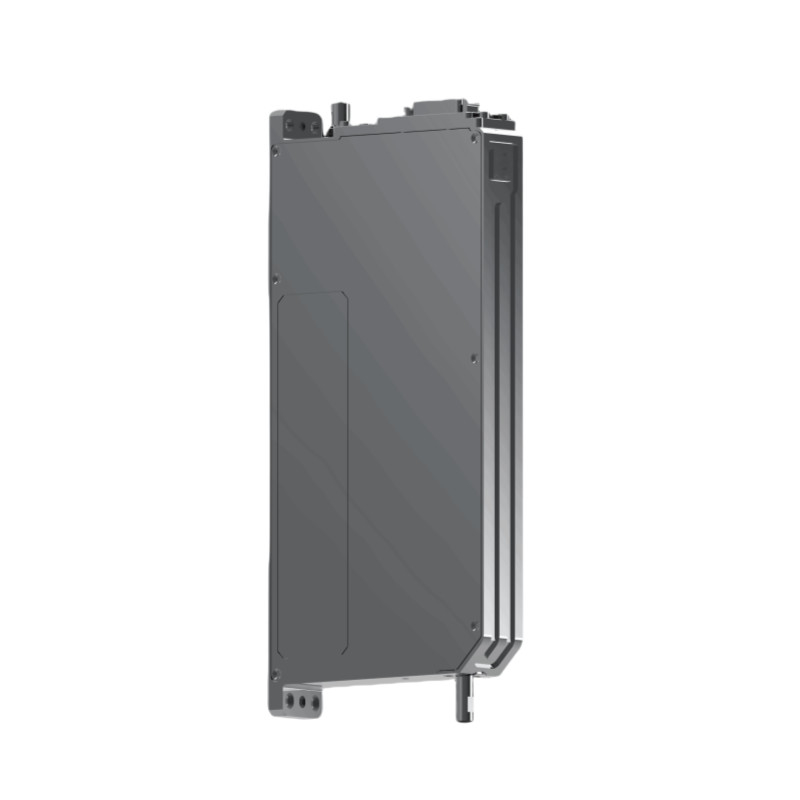

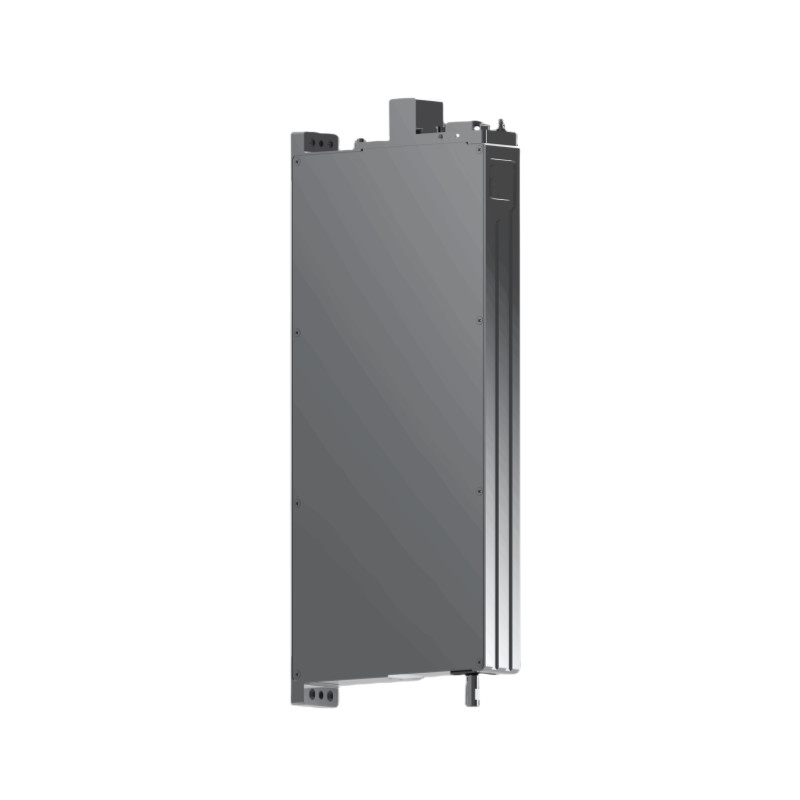

Actuador lineal rotativo de alta precisión de la serie LRA para ensamblaje de módulos de cámara

Actuador lineal rotativo de la serie LRA

Actuador rotativo lineal de alta precisión

El conjunto del módulo de cámara actuador lineal rotativo

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Serie de las LRA

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

El sistema de retención eléctrica paralela de la serie LRA

Eje Z - carrera ajustable:

15 a 60 mm

Eje Z - empuje continuo:

10 - 12 N

Eje Z - empuje máximo:

20 - 40 N

Constante de fuerza en el eje Z:

6 - 10 N

Eje Z - corriente continua:

1 - 1,6 A

Eje Z - corriente pico:

3 - 6 A

Eje Z - Resolución del codificador lineal:

0,2 μm

Posición del eje Z, precisión de posicionamiento repetido:

± 2 mm

Precisión de control de la fuerza (20-50 g):

± 3 g

Precisión de control de la fuerza (50-300 g):

± 3 g

Parámetros corporales - Peso corporal:

0.7 - 1,5 KG

Conforme a las normas internacionales:

CE, RoHS

Condiciones de pago y envío

Cantidad de orden mínima

ser negociado

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Vídeo

Aplicación de los dispositivos de agarre eléctrico paralelas de serie LEPG para robots con baterías de litio

Obtenga el mejor precio

Grápula de pesado de alta precisión de la serie WEPG para electrónica 3C con función de pesado en tiempo real

Obtenga el mejor precio

Gripper rotativo de alta precisión de la serie HP para electrónica 3C

Obtenga el mejor precio

Vídeo

Grápula de elevación y rotación de la serie ZRG para electrónica 3C y fabricación de precisión

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Serie de las LRA

Actuador lineal giratorio

Los actuadores rotativos lineales de la serie LRA de Jodell son de diseño compacto y delgado, con movimiento lineal preciso y posición flexible con función de aterrizaje suave.que se utilizan ampliamente en el montaje de chips, montaje de módulos de cámara, medición del grosor de la batería de litio, inspección del panel táctil, pruebas de teclado e interruptor y otros escenarios de aplicación con altos requisitos de precisión.


Control preciso	Recuperación y colocación de precisión	Tamaño ultra delgado	Aterrizaje suave	Rotación lineal

Descripción general del producto
Modelo	El LRA15-20	El LRA25-20	El valor de las emisiones de CO2 será el siguiente:	LRA30 a 23	LRA40 a 23	El LRA60-25
Eje Z - carrera ajustable	15 mm	25 mm	25 mm	30 mm	40 mm	60 mm
Eje Z - empuje continuo	12N	12N	9.5N	10N	10N	10N
Eje Z - empuje máximo	39.6N	39.6N	20.9N	Las demás:	Las demás:	Las demás:
Constante de fuerza en el eje Z	7.5N/A	7.5N/A	6.1N/A	10N/A	10N/A	10N/A
Eje Z - corriente continua	1.6A	1.6A	1.55A	1a	1a	1a
Eje Z - corriente pico	5.3A	5.3A	3.4A	3.5A	3.1A	3.5A
Eje Z - Resolución del codificador lineal	0.2 μm	0.2 μm	0.2 μm	0.2 μm	0.2 μm	0.2 μm
Precisión de posicionamiento repetido en el eje Z	±2um	±2um	±2um	±2um	±2um	±2um
Precisión de control de la fuerza (20-50 g)	± 3 g	± 3 g	± 3 g	± 3 g	± 3 g	± 3 g
Precisión de control de la fuerza (50-300 g)	± 10 g	± 10 g	± 10 g	± 10 g	± 10 g	± 10 g
Eje R - ángulo de rotación	± 360°	± 360°	± 360°	± 360°	± 360°	± 360°
Eje R - resolución del codificador rotativo	línea 131072	línea 131072	línea 131072	línea 131072	línea 131072	línea 131072
eje R - precisión de posicionamiento de rotación	± 0,01°	± 0,01°	± 0,01°	± 0,01°	± 0,01°	± 0,01°
Eje R - par nominal	0.01 N·m	0.01 N·m	0.01 N·m	0.01 N·m	0.01 N·m	0.01 N·m
Eje R - par máximo	0.043 N·m	0.043 N·m	0.043 N·m	0.043 N·m	0.043 N·m	0.043 N·m
Eje R - corriente nominal	0.4A	0.4A	0.4A	0.4A	0.4A	0.4A
Eje R - corriente pico	1.4A	1.4A	1.4A	1.4A	1.4A	1.4A
Eje R - descenso radial	± 5 μ M (± 1 μ Personalizable	± 5 μ M (± 1 μ Personalizable	± 5 μ M (± 1 μ Personalizable	± 5 μ M (± 1 μ Personalizable	± 5 μ M (± 1 μ Personalizable	± 5 μ M (± 1 μ Personalizable
Parámetros del cuerpo - espesor	20 cm	20 cm	20 cm	23 cm	23 cm	25 cm
Parámetros del cuerpo principal - tensión	24 V de corriente continua ± 10%	24 V de corriente continua ± 10%	24 V de corriente continua ± 10%	24 V de corriente continua ± 10%	24 V de corriente continua ± 10%	24 V de corriente continua ± 10%
Parámetros de ontología - entorno de uso	5-40 °, bajo 5% de HRC	5-40 °, bajo 5% de HRC	5-40 °, bajo 5% de HRC	5-40 °, bajo 5% de HRC	5-40 °, bajo 5% de HRC	5-40 °, bajo 5% de HRC
Parámetros corporales - Peso corporal	0.70Kg	0.74Kg	0.89Kg	1.27Kg	1.25Kg	1.5Kg

Aplicación


Semi-conductores	3C Electrónica	Automóviles y productos relacionados	Fabricación de precisión	Equipo eléctrico	Batería de litio
