Lugar de origen:
Jiangsu, China
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Modelo 8, 11, 14, 17
Descripción del producto
Dispositivo mecánico de cambio de velocidad, inventado en la década de 1950, que reduce la relación de engranajes de una máquina rotativa para aumentar el par.Funciona según un principio diferente al de los cambios de velocidad convencionalesEl dispositivo consiste en un anillo delgado que se desvía elásticamente al rodar dentro de un anillo circular rígido ligeramente más grande.
Hay tres elementos en un motor armónico básico: un spline circular, un flexspline y un generador de ondas.El flexspline tiene menos dientes y, en consecuencia, un diámetro efectivo más pequeño que el spline circularEl generador de ondas tiene una forma elíptica y actúa como un enlace con dos rodillos que giran dentro de la línea de flexión.causando que se enlace con el spline circular progresivamente en puntos diametralmente opuestos. Si el generador de ondas (la entrada) gira en el sentido de las agujas del reloj mientras que la línea circular está fija,el flexspline (la salida) girará o rodará dentro del spline circular a una velocidad mucho más lenta en sentido contrario a las agujas del reloj.
|
|
Características clave
Los reductores de engranajes armónicos ultraplanos son muy adecuados para su uso como juntas de extremo de robot y reductores de extremo del cliente.
Estos nuevos engranajes de alto par, sin contraataque, tienen una configuración ultra plana y cuentan con un gran rodamiento de rodillos cruzados con alta rigidez de momento.
Tabla de parámetros de la serie LHD de accionamiento armónico
| Modelo | Ratio de reducción | Torque nominal a una entrada de 2000 r/min | Torque máximo admisible en el arranque y en la parada | Valor máximo admisible para el par de carga promedio | Torque momentáneo máximo permitido | Velocidad de rotación máxima de entrada ((Grasa) | Velocidad de rotación media admisible de entrada ((Grasa) | Reacción | Peso | Vida útil del diseño |
| Nm | Nm | Nm | Nm | r/min | r/min | Arco Sec | En kilos | Horario | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤ 20 años | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤ 20 años | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤ 20 años | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤ 20 años | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤ 20 años | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

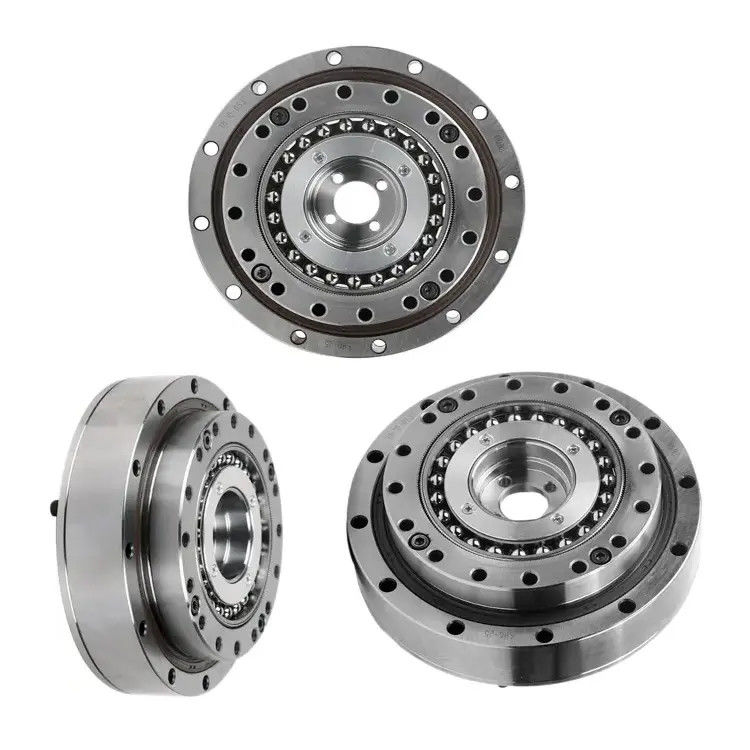

Imágenes detalladascon una capacidad de transmisión superior a 300 W
| Atributos clave del reductor de ondas de deformación ultra plana de la serie I de LHD | |||
| Producto | Accionamiento armónico ultra plano | ||
|
El material
|
Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes | ||
|
Ratio de reducción
|
50, 80, 100 | ||
|
Reacción
|
Menos de 20 segundos de arco | ||
|
Velocidad media de entrada
|
3500 r/min. | ||
|
Velocidad máxima de entrada
|
8500 r/min | ||
|
La vida diseñada
|
10 000 horas | ||
|
Modelo
|
14, 17, 20, 25, 32 | ||
|
Peso
|
0.34 a 1.9 kg | ||
| Garantización | 1 año | ||
Aplicación
|
|
|
|
| Robots industriales | Dispositivos médicos | Aeronáutica |
| |
|
|
| Robots humanoides | Máquinas ópticas | Sistemas de embalaje |
Nuestra fábrica
Descargar dibujos en PDF
El objetivo de la evaluación es el siguiente: El objetivo de las medidas de seguridad es: LHD-20-XX-U-I.pdf
El objetivo de la evaluación es el siguiente: LHD-32-XX-U-I.pdf
Preguntas frecuentes
1¿Puede un motor armónico ser accionado hacia atrás?
Sí, el engranaje de accionamiento armónico se puede conducir hacia atrás, por cierto, esto sucede en cada ciclo robótico típico cientos de veces al día cada vez que el eje está en movimiento y se ralentiza rápidamente,la inercia de carga en el lado de salida del engranaje impulsa el engranaje hacia atrás (de manera controlada, determinado por el motor y el controlador).
2¿Qué hace un motor armónico?
Los accionamientos armónicos se utilizan para aumentar el par de salida en engranajes utilizados en fresado, en fabricación y en máquinas que utilizan brazos robóticos.
Podemos personalizar un accionamiento armónico basado en los requisitos y dibujos específicos del cliente.
4¿Cuál es la mayor ventaja de sus productos?
Podemos proporcionar una serie completa de productos, y la calidad de nuestra unidad armónica es estable.
5¿Cuáles son los componentes principales de un motor armónico?
