Name: Reducción de ondas de tensión para robot humanoide
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: El modelo 8, el modelo 11
Availability: InStock

En casa > productos > Impulsión armónica >

Reducción de ondas de tensión para robot humanoide

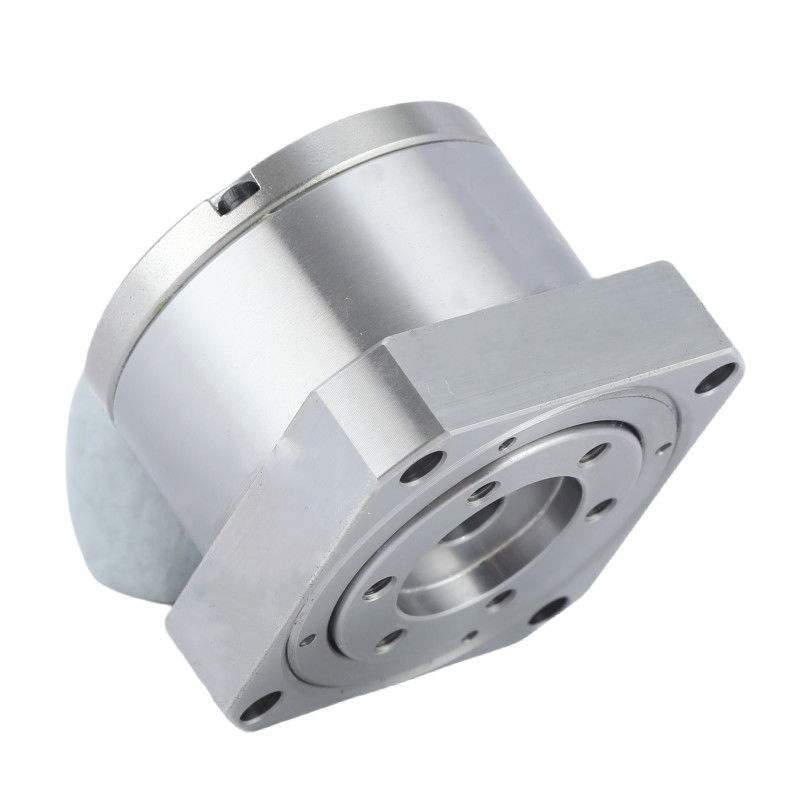

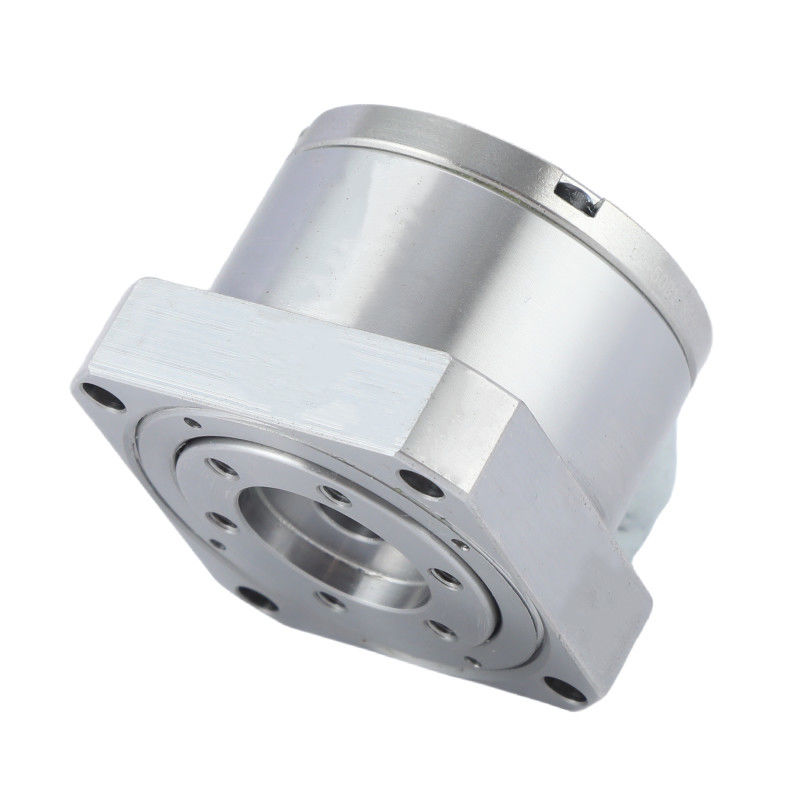

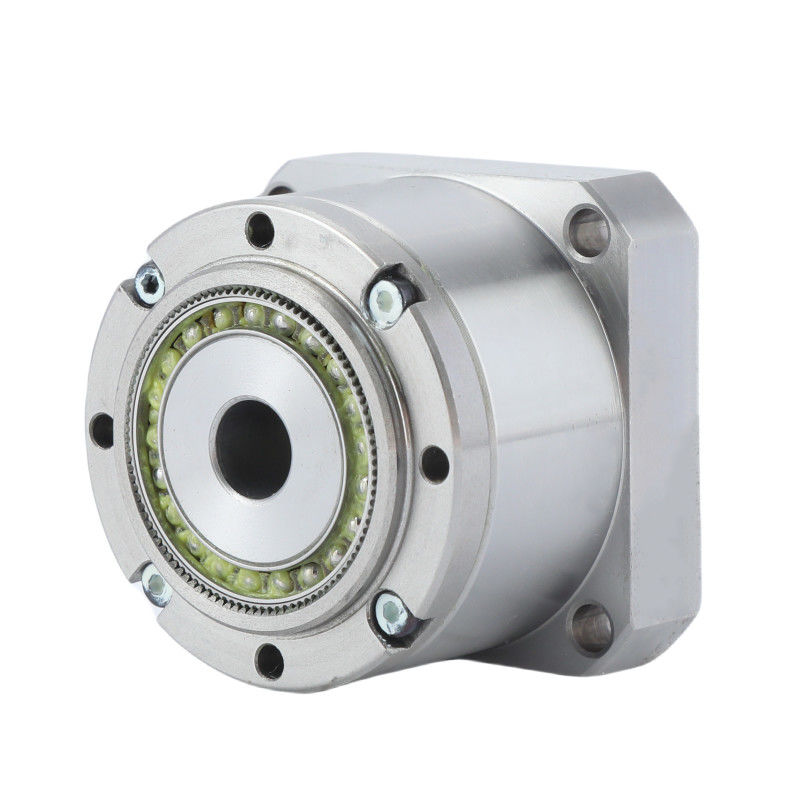

Caja de cambios de accionamiento armónico del robot humanoide

Caja de cambios de accionamiento armónico de baja reacción

El motor armónico del robot con unidad de transmisión

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

El modelo 8, el modelo 11

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Reducción de las ondas de tensión en miniatura

El material:

Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes

Ratio de reducción:

50, 80, 100

Reacción:

≤ 20 segundos de arco

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

10 000 horas

Modelo:

8, 11

Peso:

0de 0,06 a 0,27 kg

Garantización:

1 año

Aplicación:

Robots, máquinas de envasado y envasado, energía

Condiciones de pago y envío

Cantidad de orden mínima

1 juego

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Caja de engranajes de transmisión armónica en miniatura de baja reacción

Descripción del producto

El engranaje de onda de deformación (también conocido como engranaje de accionamiento armónico) es un tipo de sistema de engranajes mecánicos que utiliza un spline flexible con dientes externos,que está deformado por un tapón elíptico giratorio para engancharse con los dientes de engranaje internos de un spline externo.
Los engranajes de onda de deformación tienen algunas ventajas sobre los sistemas de engranajes tradicionales como los engranajes helicoidales o planetarios, incluidos:

No hay reacción.
compacto y ligero,
relaciones de transmisión altas
buena resolución y excelente repetibilidad (representación lineal) al reposicionar cargas inerciales
capacidad de torsión alta

Reducción de ondas de tensión para robot humanoide 0

Parámetros nominales Tabla de accionamiento armónico en miniatura

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?	Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible - ¿ Qué es eso?		Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kg	Horario
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40 años	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40 años	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30 años	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Atributos clave del reductor de ondas de tensión en miniatura de las series LS y LH
Producto	Dispositivo de reducción de ondas de tensión
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50, 80, 100
Reacción	Menos de 30 segundos de arco
Velocidad media de entrada	3500 r/min.
Velocidad máxima de entrada	8500 r/min
La vida diseñada	10 000 horas
Modelo	8, 11
Peso	0de 0,06 a 0,27 kg
Garantización	1 año

Aplicación


Dispositivos médicos	Robots humanoides	Aeronáutica	Máquinas de CNC

Nuestra fábrica

Reducción de ondas de tensión para robot humanoide 8

Reducción de ondas de tensión para robot humanoide 9

Reducción de ondas de tensión para robot humanoide 10

Preguntas frecuentes

1¿Qué es una caja de transmisión armónica?

Una caja de transmisión armónica es un tipo de sistema de engranajes que produce altas relaciones de reducción en un tamaño compacto.Utiliza la mecánica de un elemento de deformación flexible para transmitir el movimiento y lograr una alta precisión y par.

2¿Cómo funciona una caja de cambios de accionamiento armónico?

Una caja de engranajes armónica funciona utilizando un spline circular, flexspline y un generador de ondas.que luego se conecta con los dientes de la línea circular en dos puntos, proporcionando una alta relación de reducción a través de la diferencia en el número de dientes entre los elementos involucrados.

3¿Puede un motor armónico ser accionado hacia atrás?

Sí, el engranaje de accionamiento armónico se puede conducir hacia atrás, por cierto, esto sucede en cada ciclo robótico típico cientos de veces al día cada vez que el eje está en movimiento y se ralentiza rápidamente,la inercia de carga en el lado de salida del engranaje impulsa el engranaje hacia atrás (de manera controlada, determinado por el motor y el controlador).

4¿Qué hace un motor armónico?

Los accionamientos armónicos se utilizan para aumentar el par de salida en engranajes utilizados en fresado, en fabricación y en máquinas que utilizan brazos robóticos.

5¿Apoya la personalización de una unidad armónica?

Podemos personalizar un accionamiento armónico basado en los requisitos y dibujos específicos del cliente.

6¿Cuál es la mayor ventaja de sus productos?

Podemos proporcionar una serie completa de productos, y la calidad de nuestra unidad armónica es estable.
