Place of Origin:
Jiangsu, China
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Model Number:
Model 8, Model 11
Descripción del producto

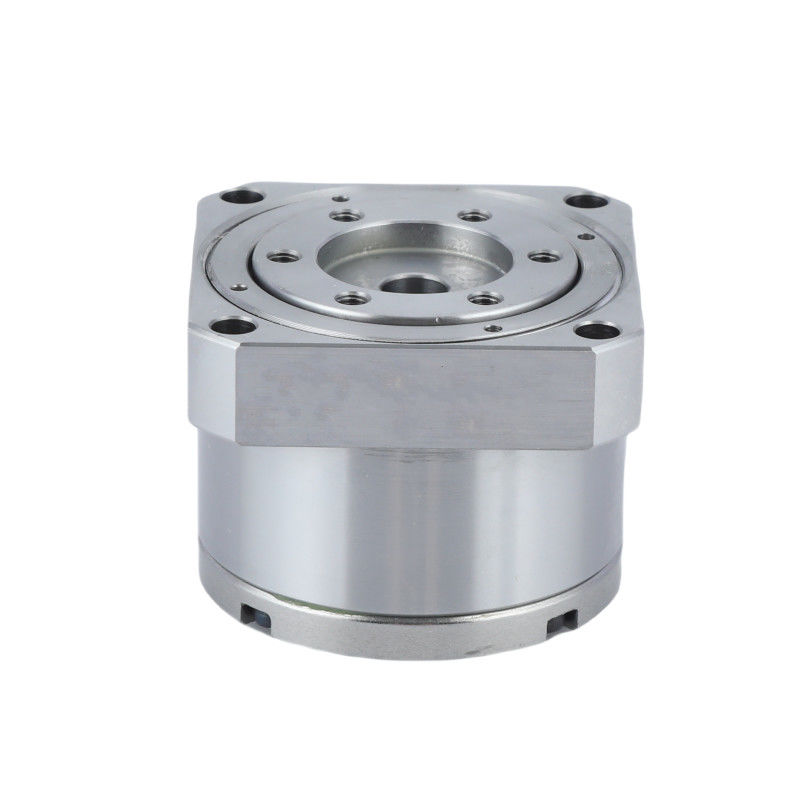

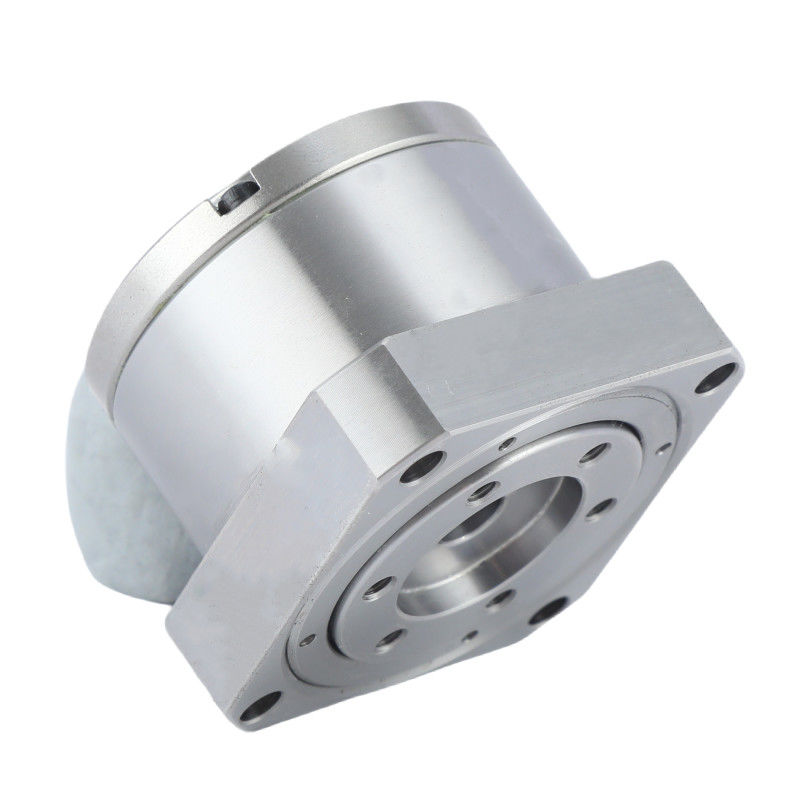

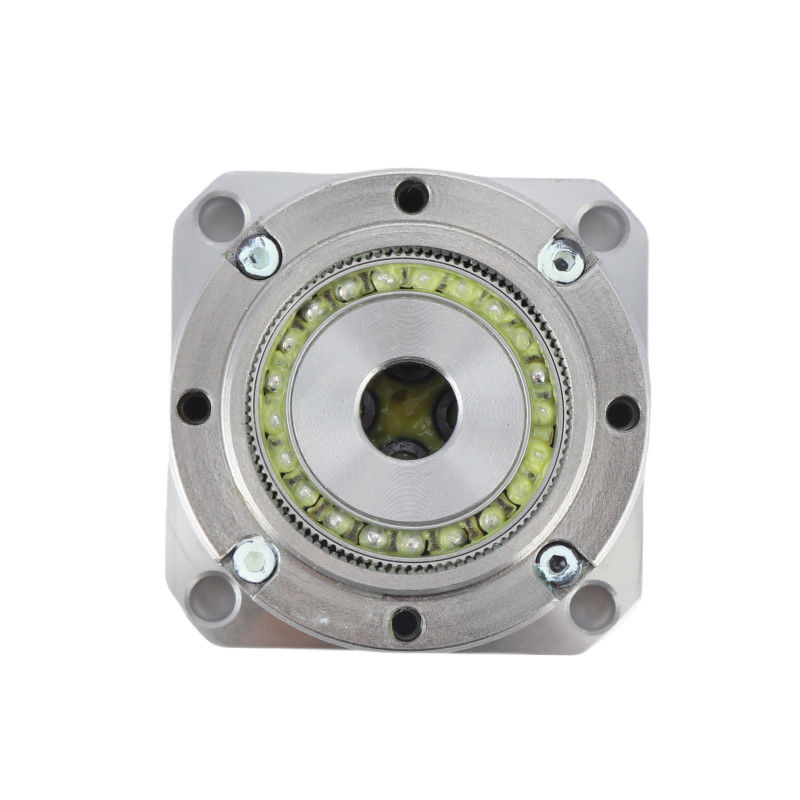

El modelo 8 y el modelo 11 de transmisión armónica de las series LS y LH son conocidos como el reductor de ondas de deformación en miniatura.
Los reductores de ondas de deformación miniatura de la serie LS y LH proporcionan una alta precisión de posicionamiento en un paquete muy compacto.
Estos mini engranajes de onda de deformación con accionamiento armónico son muy adecuados para aplicaciones de semiconductores y robótica, especialmente para los extremos de los ejes de los brazos de pequeños robots industriales y colaborativos,máquinas industriales en las que el peso es un factor crítico.
Cómo funciona
El Flexspline es ligeramente más pequeño en diámetro y tiene dos dientes menos que el Circular Spline.La forma elíptica del generador de ondas hace que los dientes de la Flexspline para comprometer la línea circular en dos regiones opuestas a través del eje principal de la elipsePara cada rotación de 180 grados en el sentido de las agujas del reloj del generador de ondas, los dientes Flexspline se adelantan en sentido contrario a las agujas del reloj por un diente en relación con la línea circular.Cada rotación completa en el sentido de las agujas del reloj del generador de ondas resulta en el movimiento de la línea flexible en sentido contrario a las agujas del reloj por dos dientes de su posición original con respecto a la línea circular.
Características clave
Diseño ultra plano La serie Miniature ofrece un diseño de accionamiento armónico ultraplano, lo que garantiza la compatibilidad con aplicaciones de espacio limitado.
Construcción ligera Diseñado con materiales ligeros, elEn miniaturaLa serie reduce al mínimo el peso total sin comprometer el rendimiento.
Tamaño compactoCon un pequeño factor de forma, elEn miniaturaLa transmisión armónica en serie es ideal para aplicaciones donde las limitaciones de tamaño son una preocupación.
Rodamientos de rodillos cruzados de alta rigidezUtilizando rodamientos de rodillos transversales de alta rigidez, elEn miniaturaLa serie garantiza un control de movimiento suave y preciso, mejorando el rendimiento general.
Características de entrada más altasEl reductor de ondas de deformación integrado, combinado con un motor pequeño de alto rendimiento, proporciona laEn miniaturalas series con las características de entrada más elevadas en las mismas condiciones de engranaje, garantizando una eficiencia y fiabilidad óptimas.
Cuadro de parámetros nominales
| Modelo | Ratio de reducción | Torque nominal a una entrada de 2000 r/min | Torque máximo admisible en el arranque y en la parada | Valor máximo admisible para el par de carga promedio | Torque momentáneo máximo permitido | Velocidad de rotación máxima admisible - ¿ Qué es eso? |
Velocidad de rotación media admisible de entrada - ¿ Qué es eso? |
Reacción | Peso | Vida útil del diseño | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | En kg | Horario | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 años | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 años | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Principales atributos deReducción de ondas de deformación en miniatura de la serie LS y LH | |||
| Producto | Dispositivo de reducción de ondas de tensión | ||
|
El material
|
Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes | ||
|
Ratio de reducción
|
50, 80, 100 | ||
|
Reacción
|
Menos de 30 segundos de arco | ||
|
Velocidad media de entrada
|
3500 r/min. | ||
|
Velocidad máxima de entrada
|
8500 r/min | ||
|
La vida diseñada
|
10 000 horas | ||
|
Modelo
|
8, 11 | ||
|
Peso
|
0de 0,06 a 0,27 kg | ||
| Garantización | 1 año | ||
Aplicación
|
|
|
| Robots humanoides | Máquinas de CNC | Sistemas de fabricación |
Preguntas frecuentes
1¿Puede un motor armónico ser accionado hacia atrás?
Sí, el engranaje de accionamiento armónico se puede conducir hacia atrás, por cierto, esto sucede en cada ciclo robótico típico cientos de veces al día cada vez que el eje está en movimiento y se ralentiza rápidamente,la inercia de carga en el lado de salida del engranaje impulsa el engranaje hacia atrás (de manera controlada, determinado por el motor y el controlador).
2¿Qué hace un motor armónico?
Los accionamientos armónicos se utilizan para aumentar el par de salida en engranajes utilizados en fresado, en fabricación y en máquinas que utilizan brazos robóticos.
3¿Apoya la personalización de una unidad armónica?
Podemos personalizar un accionamiento armónico basado en los requisitos y dibujos específicos del cliente.
4¿Cuál es la mayor ventaja de sus productos?
Podemos proporcionar una serie completa de productos, y la calidad de nuestra unidad armónica es estable.
