Reducción de ondas de tensión en miniatura de alta precisión

Descripción del producto

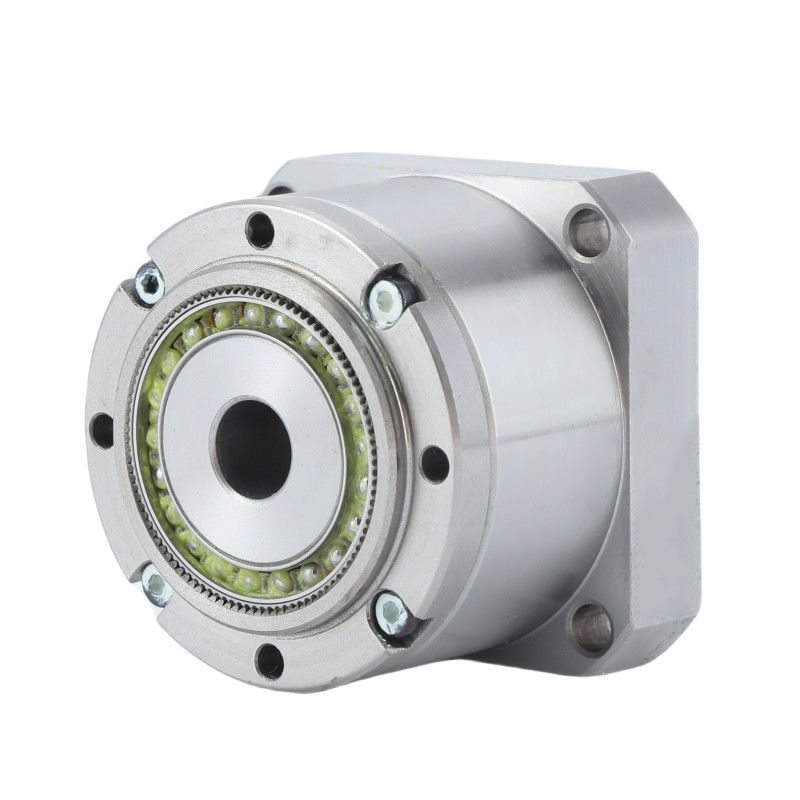

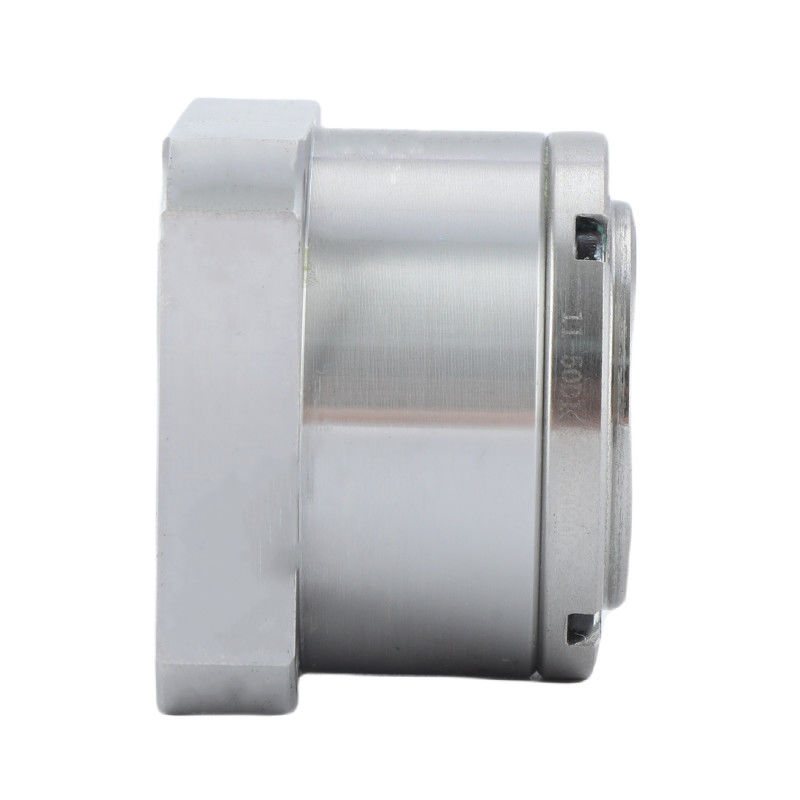

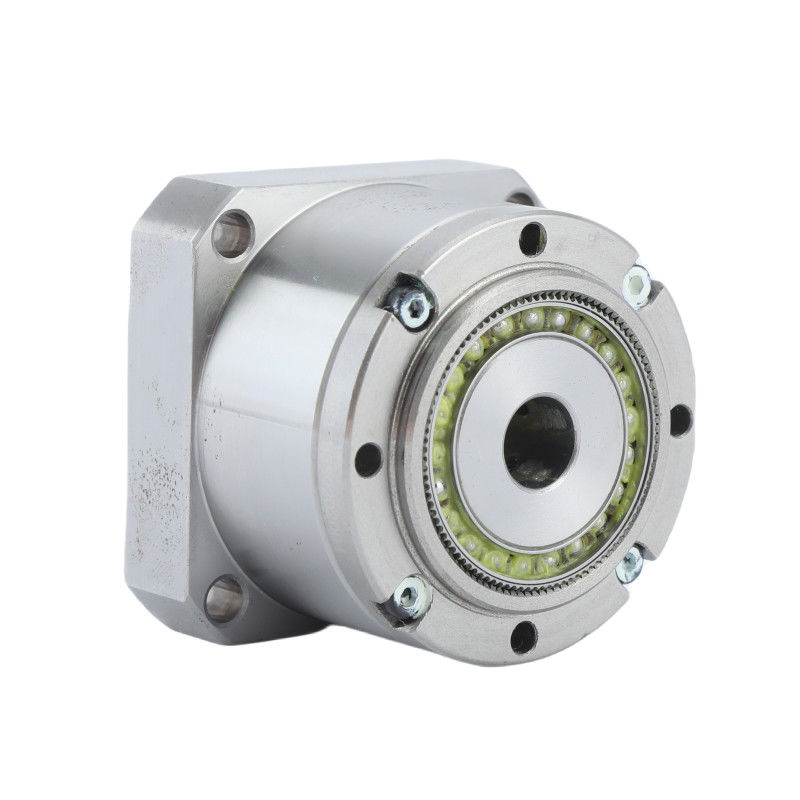

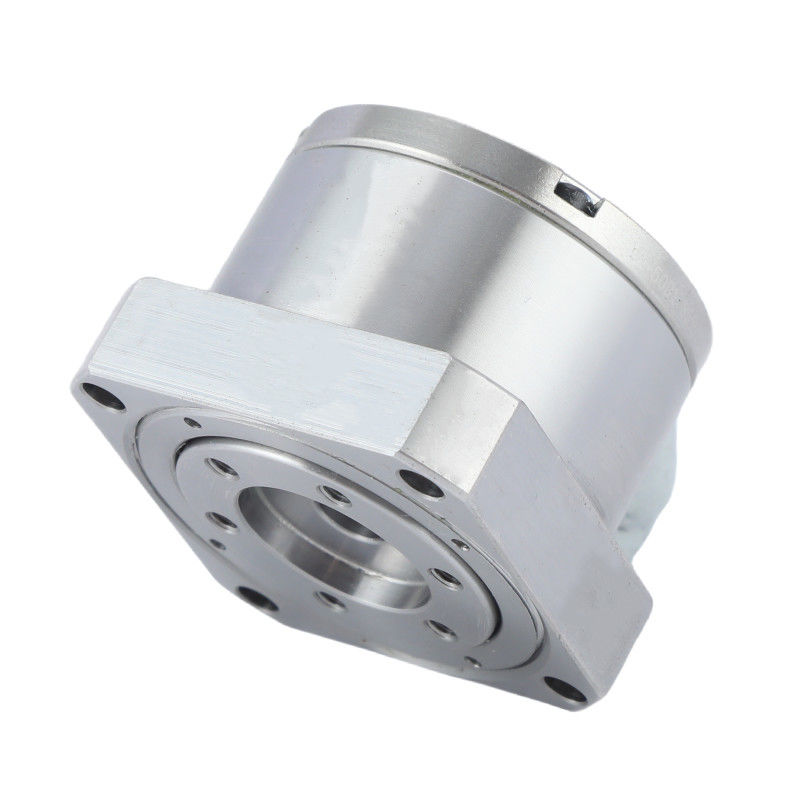

El modelo 8 y el modelo 11 de transmisión armónica de las series LS y LH son conocidos como el reductor de ondas de deformación en miniatura.

Los reductores de ondas de deformación miniatura de la serie LS y LH proporcionan una alta precisión de posicionamiento en un paquete muy compacto.

Estos mini engranajes de onda de deformación con accionamiento armónico son muy adecuados para aplicaciones de semiconductores y robótica, especialmente para los extremos de los ejes de los brazos de pequeños robots industriales y colaborativos,máquinas industriales en las que el peso es un factor crítico.

Cómo funciona

El Flexspline es ligeramente más pequeño en diámetro y tiene dos dientes menos que el Circular Spline.La forma elíptica del generador de ondas hace que los dientes de la Flexspline para comprometer la línea circular en dos regiones opuestas a través del eje principal de la elipsePara cada rotación de 180 grados en el sentido de las agujas del reloj del generador de ondas, los dientes Flexspline se adelantan en sentido contrario a las agujas del reloj por un diente en relación con la línea circular.Cada rotación completa en el sentido de las agujas del reloj del generador de ondas resulta en el movimiento de la línea flexible en sentido contrario a las agujas del reloj por dos dientes de su posición original con respecto a la línea circular.

Características clave

Diseño ultra planoLa serie Miniature ofrece un diseño de accionamiento armónico ultraplano, lo que garantiza la compatibilidad con aplicaciones de espacio limitado.

Construcción ligeraDiseñado con materiales ligeros, elEn miniaturaLa serie reduce al mínimo el peso total sin comprometer el rendimiento.

Tamaño compactoCon un pequeño factor de forma, elEn miniaturaLa transmisión armónica en serie es ideal para aplicaciones donde las limitaciones de tamaño son una preocupación.

Rodamientos de rodillos cruzados de alta rigidezUtilizando rodamientos de rodillos transversales de alta rigidez, elEn miniaturaLa serie garantiza un control de movimiento suave y preciso, mejorando el rendimiento general.

Características de entrada más altasEl reductor de ondas de deformación integrado, combinado con un motor pequeño de alto rendimiento, proporciona laEn miniaturalas series con las características de entrada más elevadas en las mismas condiciones de engranaje, garantizando una eficiencia y fiabilidad óptimas.

Tabla de parámetros del motor armónico en miniatura



Principales atributos deReducción de ondas de deformación en miniatura de la serie LS y LH
Producto	Dispositivo de reducción de ondas de tensión
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50, 80, 100
Reacción	Menos de 30 segundos de arco
Velocidad media de entrada	3500 r/min.
Velocidad máxima de entrada	8500 r/min
La vida diseñada	10 000 horas
Modelo	8, 11
Peso	0de 0,06 a 0,27 kg
Garantización	1 año

Aplicaciones

Sistemas de fabricación	Aeronáutica	Robots humanoides
