Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Las condiciones de los certificados y certificados deberán ser las siguientes:

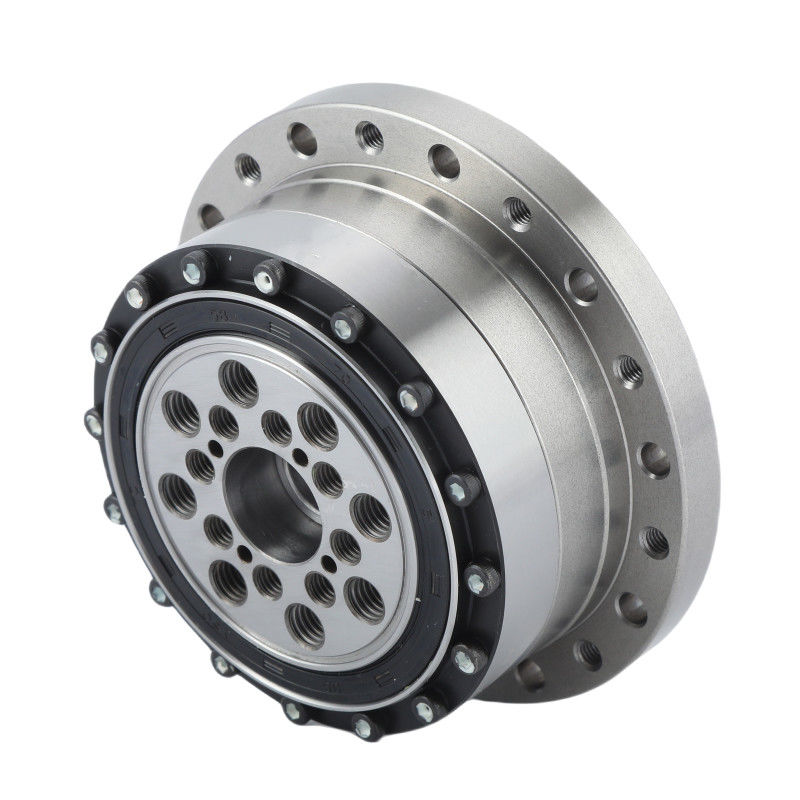

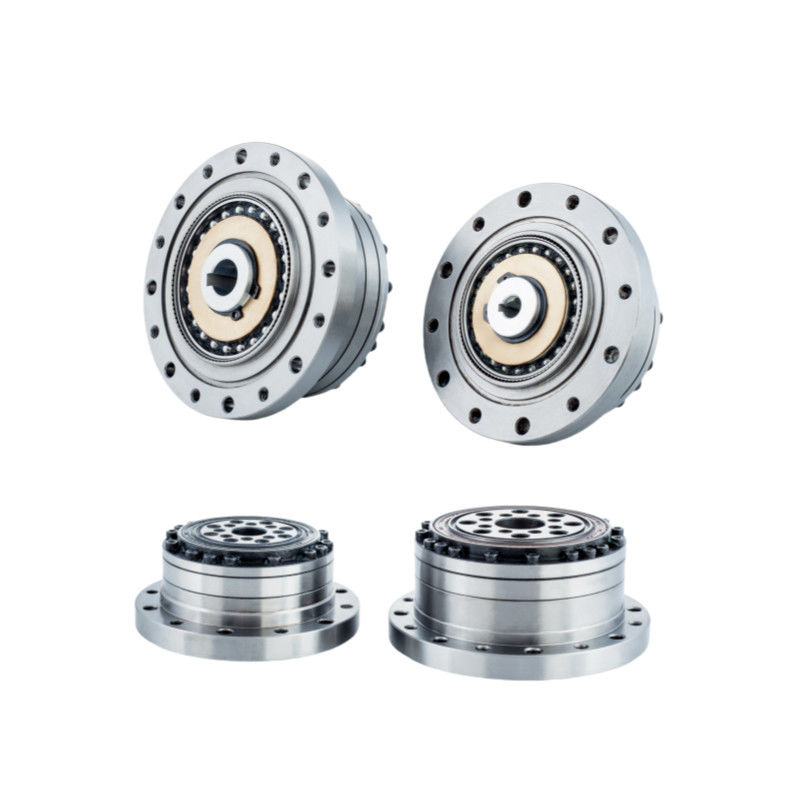

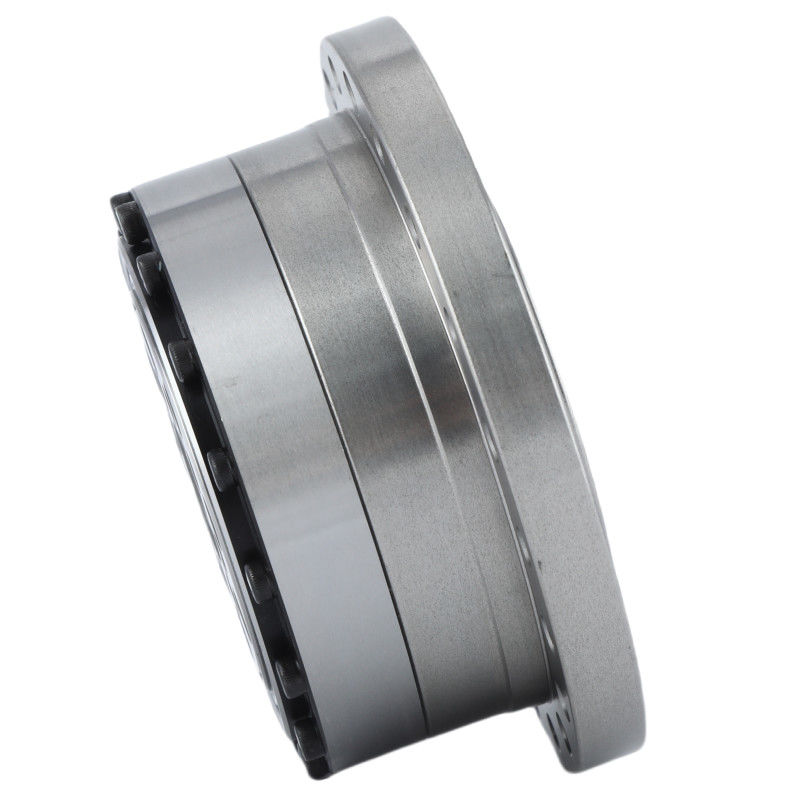

La serie LSN es un conjunto de engranajes de componentes con alto par incorporado combinado con un rodamiento y una brida de salida de rodillos cruzados de precisión. Es una solución de cabeza de engranaje muy compacta, robusta y fácil de usar.La serie LSN II está disponible en 5 tamaños con proporciones de 50Entre 1 y 160:1Si su aplicación no requiere un par elevado, la serie LSN es una gran cabeza de engranaje alternativa.
La serie LSN es la línea de productos ligeros, diseñada para reducir el peso del propio equipo mecánico y facilitar la construcción ligera de robots industriales.Permite velocidades más altas y una mayor capacidad de carga útil para los robots industriales.
Cómo funciona
El Flexspline es ligeramente más pequeño en diámetro y tiene dos dientes menos que el Circular Spline.La forma elíptica del generador de ondas hace que los dientes de la línea flexible se involucren en la línea circular en dos regiones opuestas a través del eje principal de la elipsePara cada rotación de 180 grados en el sentido de las agujas del reloj del generador de ondas, los dientes Flexspline se adelantan en sentido contrario a las agujas del reloj por un diente en relación con la línea circular.Cada rotación completa en el sentido de las agujas del reloj del generador de ondas resulta en el movimiento de la línea flexible en sentido contrario a las agujas del reloj por dos dientes de su posición original con respecto a la línea circular.
|
Características clave
|
Ventajas
La estructura ligera se logra mediante un diseño optimizado y la utilización de materiales de primera calidad, lo que resulta en una reducción significativa del 30% en el peso del producto.
Estructura de barril estándar en forma de taza para la rueda flexible, combinada con rodamientos cruzados de rodillos completos de alta rigidez.
Utilizando el proceso de tratamiento térmico CMP auto-desarrollado, el diseño del perfil dental LS garantiza una rectificación de precisión con una precisión de 1um.
Diseño estructural compacto y conciso, con cero retrocesos, conexión directa del motor y instalación conveniente.
Entrada y salida coaxial.
Excelente precisión de posición y repetibilidad.
Ficha de especificaciones
| Modelo | Ratio de reducción | Torque nominal a una entrada de 2000 r/min | Torque máximo admisible en el arranque y en la parada | Valor máximo admisible para el par de carga promedio | Torque momentáneo máximo permitido | Velocidad de rotación máxima admisible | Velocidad de rotación media admisible de entrada | Reacción | Peso | Vida útil del diseño | ||||
| Grasa | Grasa | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | En kg | Horario | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 10 años | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
Dibujo
|
Atributos clave del regulador armónico modelo 20 LSN-II | |||
| Producto | Unidades de accionamiento armónico modelo 20 | |||
|
Componentes
|
Generador de ondas, línea flexible, línea circular | |||
|
Ratio de reducción
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Reacción
|
Menos de 20 segundos de arco | |||
|
Velocidad media de entrada
|
3500 r/min. | |||
|
Velocidad máxima de entrada
|
6500 r/min | |||
|
La vida diseñada
|
15000 horas | |||
|
Modelo
|
20 | |||
|
Peso
|
00,73 kg | |||
| Garantización | 1 año | |||
