Caja de engranajes de alta reducción de transmisión armónica Reducción de ondas de deformación para robótica

Caja de cambios de alta reducción armónica

Caja de engranajes de transmisión armónica de onda de deformación

Reducción de ondas de deformación armónica

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los certificados y certificados deberán ser las siguientes:

Contacta con nosotros

Solicitar una cita

Caja de engranajes de alta reducción de transmisión armónica Reducción de ondas de deformación para robótica

Detalles del producto

Modelo:

Producto:

Modelo 14 Reducción de las ondas de deformación

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1, 120:1

Reacción:

≤ 20 segundos de arco

Torque nominal a una entrada de 2000 r/min:

5.4 a 7.8 Nm

Torque máximo en arranque y parada:

De 18 a 28 Nm

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

15000 horas

Características:

Capacidad de torsión alta, alta precisión y baja reacción de retroceso

Peso:

0.39kg

Aplicación:

Nuevas energías, robótica, aeroespacial, máquinas CNC

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Alta reducción de las relaciones de los engranajes armónicos reducción de la onda de tensión

La serie LSN es un conjunto de engranajes de componentes con alto par incorporado combinado con un rodamiento y una brida de salida de rodillos cruzados de precisión. Es una solución de cabeza de engranaje muy compacta, robusta y fácil de usar.La serie LSN II está disponible en 5 tamaños con proporciones de 50Entre 1 y 160:1Si su aplicación no requiere un par elevado, la serie LSN es una gran cabeza de engranaje alternativa.

Características clave

No hay reacción.
Torque máximo en el inicio y en la parada: 18 Nm a 28 Nm
Precisión < 1 minuto de arco
Relaciones de reducción de 50:1 a 120:1
Alta rigidez por torsión
Alta eficiencia
Funcionamiento sin problemas
Rodamiento de salida de rodillos cruzados robustos
Freno de salida para el montaje directo de la carga

Especificaciones

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima admisible	Velocidad de rotación media admisible de entrada	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Grasa	Grasa	Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kg	Horario
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20 años	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

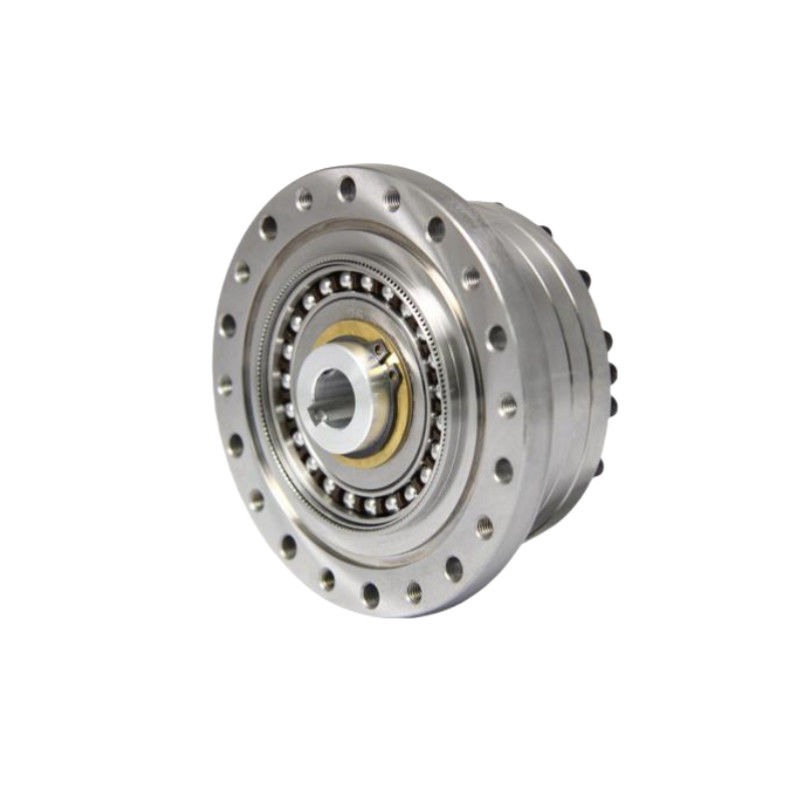

Caja de engranajes de alta reducción de transmisión armónica Reducción de ondas de deformación para robótica 1

Imágenes detalladas

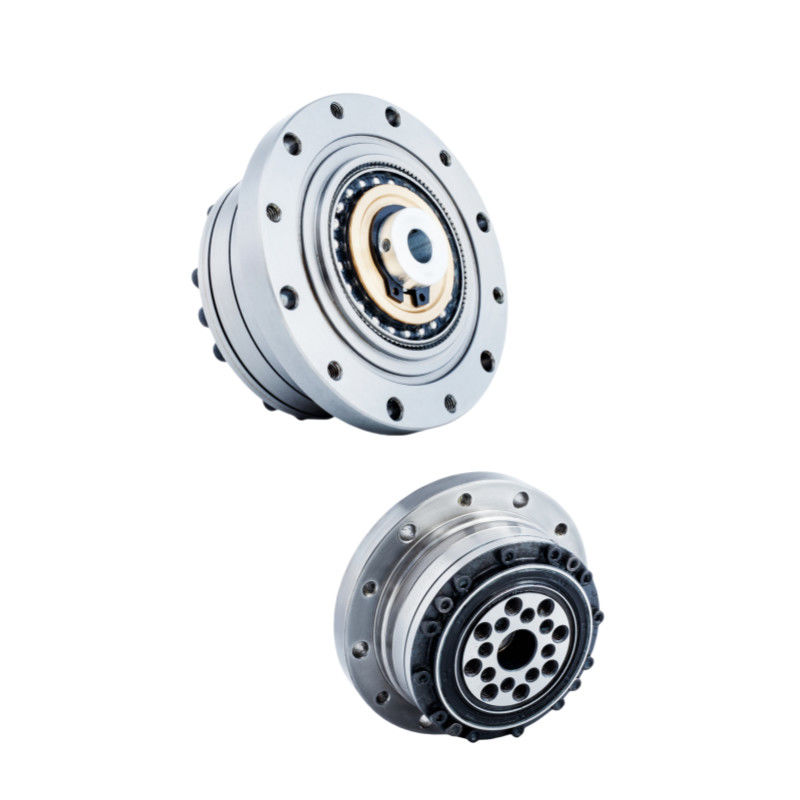

Caja de engranajes de alta reducción de transmisión armónica Reducción de ondas de deformación para robótica 2

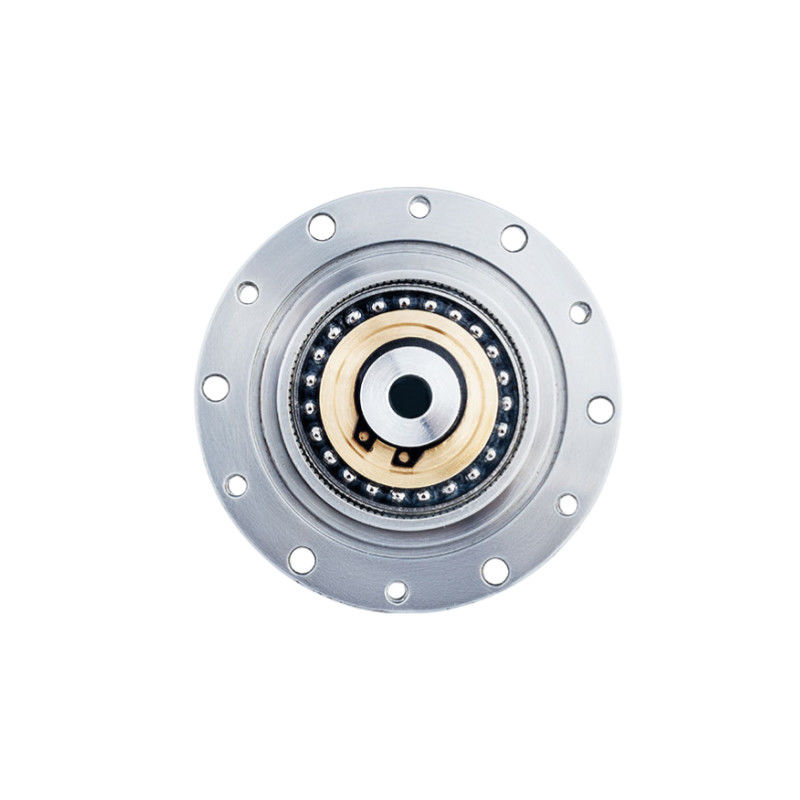

Caja de engranajes de alta reducción de transmisión armónica Reducción de ondas de deformación para robótica 3

Caja de engranajes de alta reducción de transmisión armónica Reducción de ondas de deformación para robótica 4

	Los atributos clave de las unidades de engranaje armónico modelo 14 LSN-II
	Producto	Modelo 14 Dispositivo armónico
	Componentes	Generador de ondas, línea flexible, línea circular
	Ratio de reducción	50:1, 80:1, 100:1, 120:1
	Reacción	Menos de 20 segundos de arco
	Velocidad media de entrada	3500 r/min.
	Velocidad máxima de entrada	8500 r/min
	La vida diseñada	15000 horas
	Modelo	14
	Peso	0.39 kg
	Garantización	1 año

Aplicaciones


Robots industriales	Dispositivos médicos	Robots humanoides

Máquinas ópticas	Aeronáutica	Sistemas de fabricación
