Torque máximo, caja de engranajes de transmisión armónica sellada modelo 40
Descripción del producto
Los reductores armónicos están en una clase propia cuando se trata de control de movimiento y transmisión mecánica de energía.
Los engranajes de reducción de ondas de deformación ofrecen ventajas tales como altas proporciones de reducción en una sola etapa, cero retroceso y alta precisión que no pueden ser igualadas por los trenes de engranajes convencionales.
Los engranajes de reducción armónica tienen tres componentes básicos: un generador de ondas, un spline flexible y un spline circular.
Esta simple construcción de tres elementos combinada con el principio de funcionamiento único permite una relación de reducción extremadamente alta en un paquete muy compacto y ligero.Ni el tamaño ni el peso de los artes varían con la relación de reducciónLos atributos de alto rendimiento de esta tecnología de engranajes incluyencero retroceso, alto par, tamaño compacto, excelente precisión de posición y repetibilidad son el resultado directo del principio de funcionamiento único.
Cómo funciona
El Flexspline es ligeramente más pequeño en diámetro y tiene dos dientes menos que el Circular Spline.La forma elíptica del generador de ondas hace que los dientes de la Flexspline para comprometer la línea circular en dos regiones opuestas a través del eje principal de la elipsePara cada rotación de 180 grados en el sentido de las agujas del reloj del generador de ondas, los dientes Flexspline se adelantan en sentido contrario a las agujas del reloj por un diente en relación con la línea circular.Cada rotación completa en el sentido de las agujas del reloj del generador de ondas resulta en el movimiento de la línea flexible en sentido contrario a las agujas del reloj por dos dientes de su posición original con respecto a la línea circular
Cuadro de parámetros nominales
| Modelo | Ratio de reducción | Torque nominal a una entrada de 2000 r/min | Torque máximo admisible en el arranque y en la parada | Valor máximo admisible para el par de carga promedio | Torque momentáneo máximo permitido | Velocidad de rotación máxima de entrada ((Grasa) | Velocidad de rotación media admisible de entrada ((Grasa) | Reacción | Peso | Vida útil del diseño | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | En kilos | Horario | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤ 20 años | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||

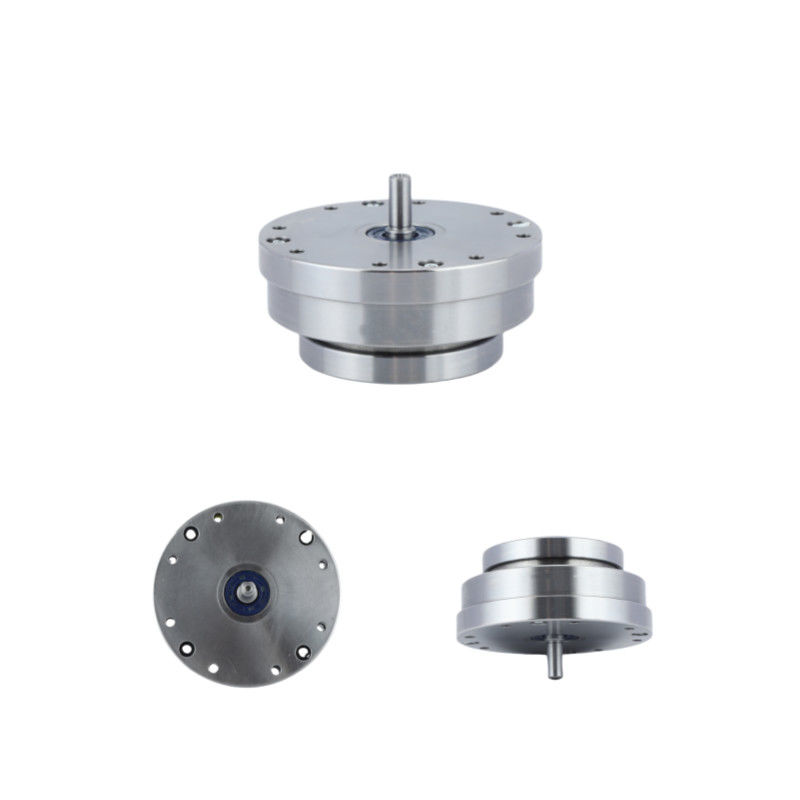

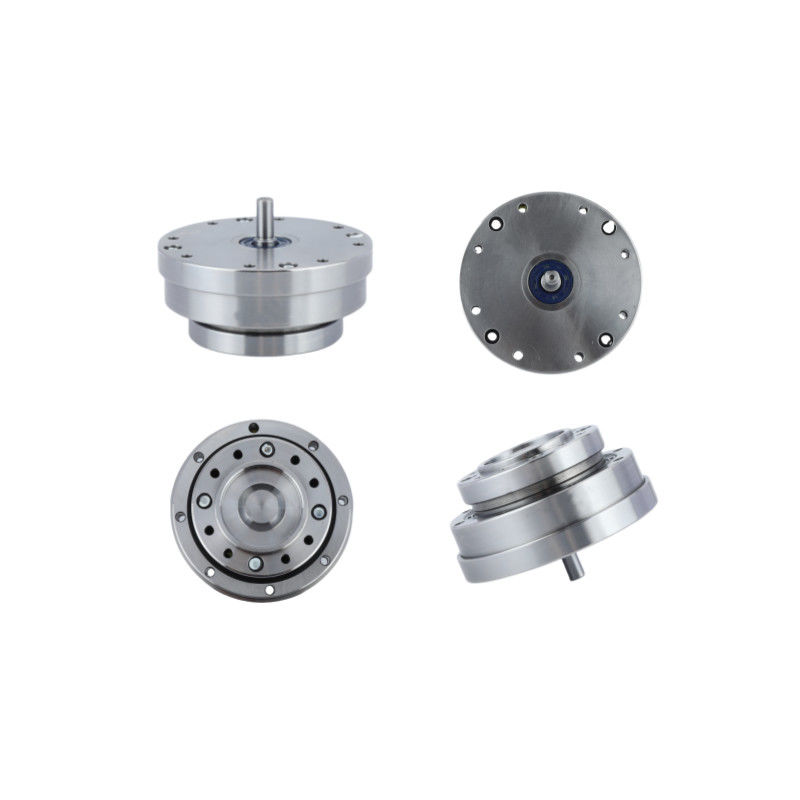

Imágenes detalladas
| Las características clave de las unidades de engranaje armónico LHT - IV modelo 40 | |||
| Producto | Reducción de las ondas de deformación modelo 40 | ||
|
Componentes
|
Generador de ondas, línea flexible, línea circular | ||
|
Ratio de reducción
|
50:1, 80:1, 100:1, 120:1 | ||
|
Reacción
|
Menos de 20 segundos de arco | ||
|
Velocidad media de entrada
|
Se aplicarán las siguientes medidas: | ||
|
Velocidad máxima de entrada
|
Se aplicarán las siguientes medidas: | ||
|
La vida diseñada
|
15000 horas | ||
|
Modelo
|
40 | ||
|
Peso
|
7 kg | ||
| Garantización | 1 año | ||
| Aplicación | Máquinas de procesamiento, sistemas de medición, análisis y ensayo, robots | ||
Aplicaciones
|
|
|
| Robots industriales | Dispositivos médicos | Robots humanoides |
|
|
|
| Máquinas ópticas | Semi-conductores | Aeronáutica |
