En casa > productos > Impulsión armónica >

Caja de engranajes de transmisión armónica de onda de tensión sellada para transmisión de energía mecánica

Caja de engranajes de transmisión armónica de onda de tensión sellada para transmisión de energía mecánica

Caja de cambios armónica de transmisión

Caja de cambios armónica mecánica

Dispositivos mecánicos para las ondas de tensión

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

El número de la línea LHT-32-XX-U-IV

Contacta con nosotros

Solicitar una cita

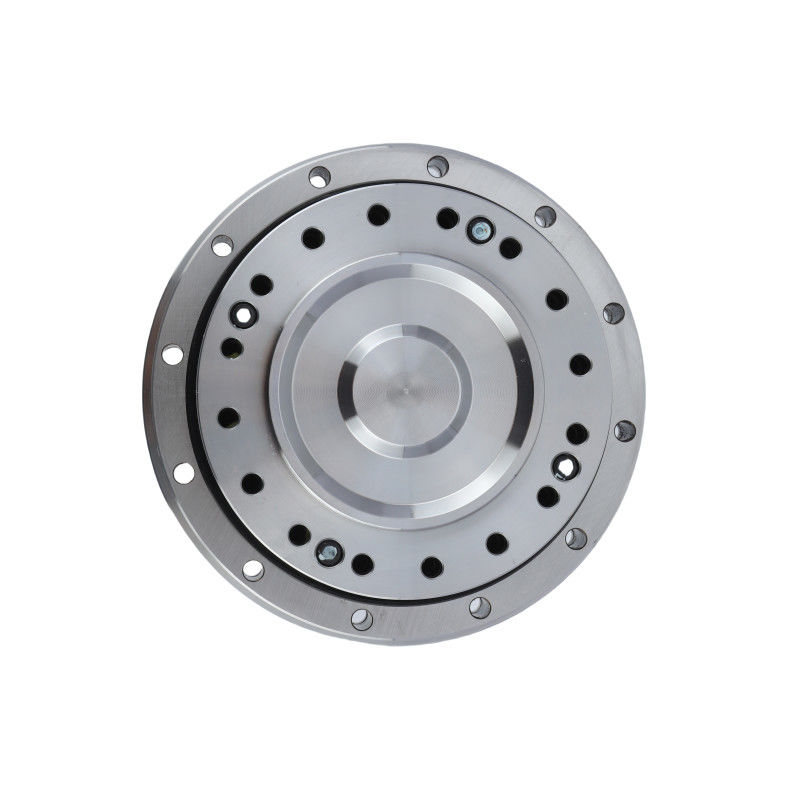

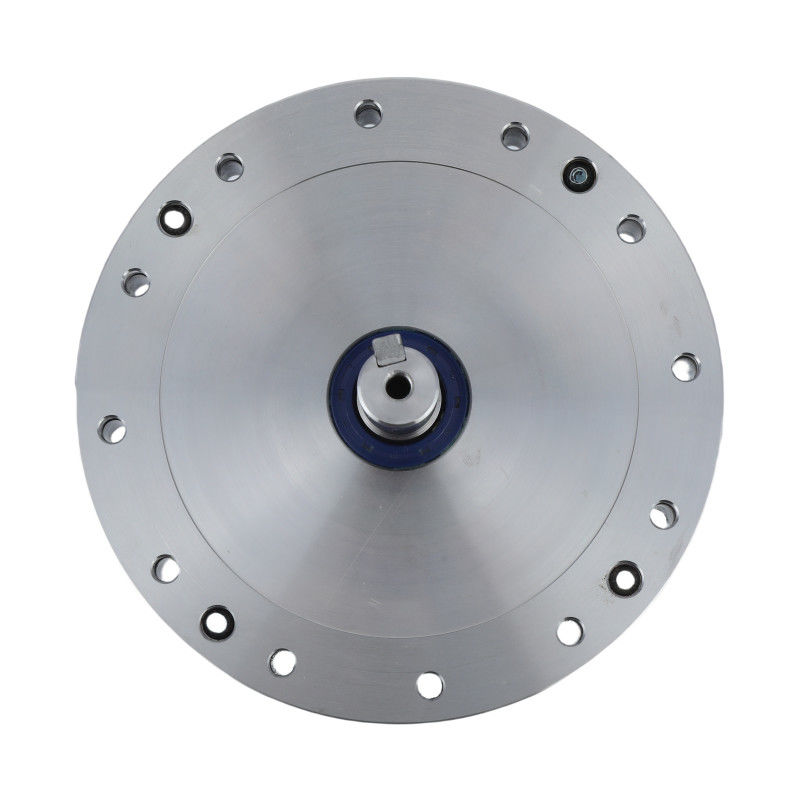

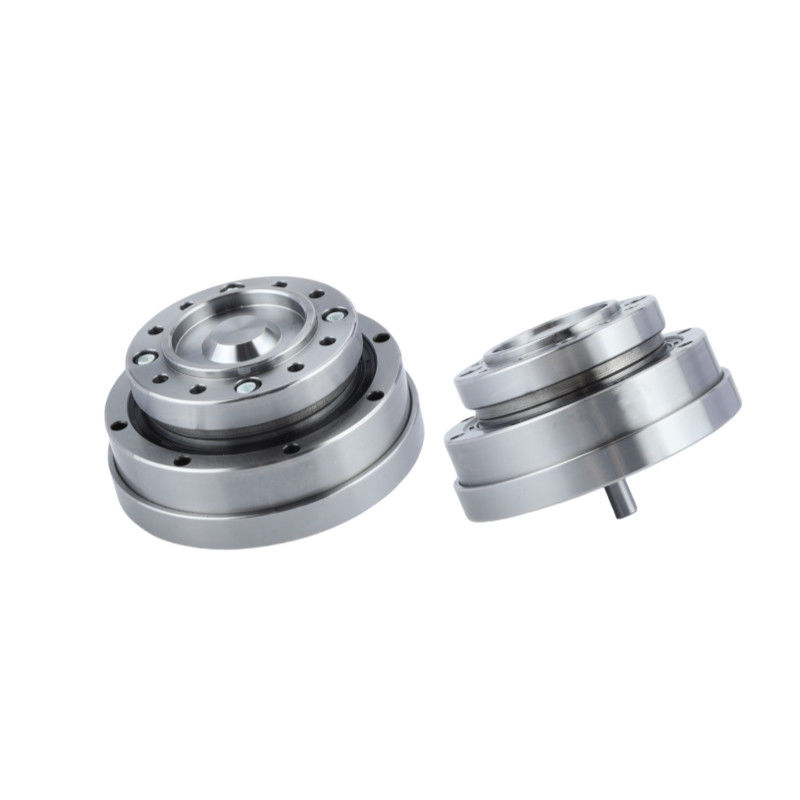

Caja de engranajes de transmisión armónica de onda de tensión sellada para transmisión de energía mecánica

Caja de engranajes de transmisión armónica de onda de tensión sellada para transmisión de energía mecánica

Caja de engranajes de transmisión armónica de onda de tensión sellada para transmisión de energía mecánica

Caja de engranajes de transmisión armónica de onda de tensión sellada para transmisión de energía mecánica

Detalles del producto

Producto:

Modelo 32 Reducción armónica

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1, 120:1

Reacción:

≤ 20 segundos de arco

Velocidad máxima de entrada:

4800 r/min

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

15000 horas

Peso:

Cuatro kilos

Aplicación:

Robots humanoides, máquinas de fabricación de placas de circuitos impresos, robots, sistemas de fabr

Garantización:

1 año

Características:

Alta velocidad, cero retroceso, alta precisión

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Un buen precio. Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción en línea

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Un buen precio. Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero en línea

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Un buen precio. Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero en línea

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Un buen precio. Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje en línea

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Alta precisión Modelo 32 de engranajes armónicos sellados

Descripción del producto

Los reductores armónicos están en una clase propia cuando se trata de control de movimiento y transmisión mecánica de energía.

Los engranajes de reducción de ondas de deformación ofrecen ventajas tales como altas proporciones de reducción en una sola etapa, cero retroceso y alta precisión que no pueden ser igualadas por los trenes de engranajes convencionales.

Los engranajes de reducción armónica tienen tres componentes básicos: un generador de ondas, un spline flexible y un spline circular.

Cómo funciona

El Flexspline es ligeramente más pequeño en diámetro y tiene dos dientes menos que el Circular Spline.La forma elíptica del generador de ondas hace que los dientes de la Flexspline para comprometer la línea circular en dos regiones opuestas a través del eje principal de la elipsePara cada rotación de 180 grados en el sentido de las agujas del reloj del generador de ondas, los dientes Flexspline se adelantan en sentido contrario a las agujas del reloj por un diente en relación con la línea circular.Cada rotación completa en el sentido de las agujas del reloj del generador de ondas resulta en el movimiento de la línea flexible en sentido contrario a las agujas del reloj por dos dientes de su posición original con respecto a la línea circular

Caja de engranajes de transmisión armónica de onda de tensión sellada para transmisión de energía mecánica 0

Especificación

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima de entrada ((Grasa)	Velocidad de rotación media admisible de entrada ((Grasa)	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima de entrada ((Grasa)	Velocidad de rotación media admisible de entrada ((Grasa)	Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kilos	Horario
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20 años	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

Dibujos

Caja de engranajes de transmisión armónica de onda de tensión sellada para transmisión de energía mecánica 4

Imágenes detalladas

Las características clave de las unidades de engranaje armónico LHT - IV modelo 32
Producto	Motor armónico modelo 32
Componentes	Generador de ondas, línea flexible, línea circular
Ratio de reducción	50:1, 80:1, 100:1, 120:1
Reacción	Menos de 20 segundos de arco
Velocidad media de entrada	4800 r/min
Velocidad máxima de entrada	3500 r/min.
La vida diseñada	15000 horas
Modelo	32
Peso	Cuatro kilos
Garantización	1 año

Aplicaciones


Robots industriales	Robots humanoides	Semi-conductores
