Name: Generador de ondas de tensión de precisión sellado reducidor de retroceso armónico cero engranajes
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2.
Availability: InStock

En casa > productos > Impulsión armónica >

Generador de ondas de tensión de precisión sellado reducidor de retroceso armónico cero engranajes

Generador de ondas de deformación de precisión

Generador de ondas de deformación armónica sellado

Reducción de retroacción armónica cero sellada

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2.

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Reducción de armonía del modelo 20

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1, 120:1, 160:1

Reacción:

≤ 20 segundos de arco

Velocidad máxima de entrada:

6500 r/min

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

15000 horas

Peso:

1.29kg

Aplicación:

Máquinas para trabajar metales, máquinas de procesamiento, robots

Garantización:

1 año

Características:

Compactitud y peso ligero, altas proporciones de velocidad, cero retrocesos

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Excelente caja de cambios de transmisión armónica sellada de precisión de toda la vida

Descripción del producto

Los engranajes de reducción armónica tienen tres componentes básicos: un generador de ondas, un spline flexible y un spline circular.

Las versiones más complejas tienen un cuarto componente utilizado normalmente para acortar la longitud total o para aumentar la reducción de engranajes dentro de un diámetro más pequeño, pero siguen los mismos principios básicos.

Los engranajes de reducción de ondas de deformación ofrecen ventajas tales como altas proporciones de reducción en una sola etapa, cero retroceso y alta precisión que no pueden ser igualadas por los trenes de engranajes convencionales.

Componentes

1.El generador de ondas del engranaje de ondas de deformación está compuesto por un rodamiento de bolas delgado especialmente diseñado y montado en un cubo elíptico.

2.La Flexspline es una copa cilíndrica delgada hecha de acero aleado con dientes externos en el extremo abierto de la copa.

3.La línea circular es un anillo rígido con dientes internos.

Cuadro de parámetros nominales

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima de entrada ((Grasa)	Velocidad de rotación media admisible de entrada ((Grasa)	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima de entrada ((Grasa)	Velocidad de rotación media admisible de entrada ((Grasa)	Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kilos	Horario
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20 años	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000

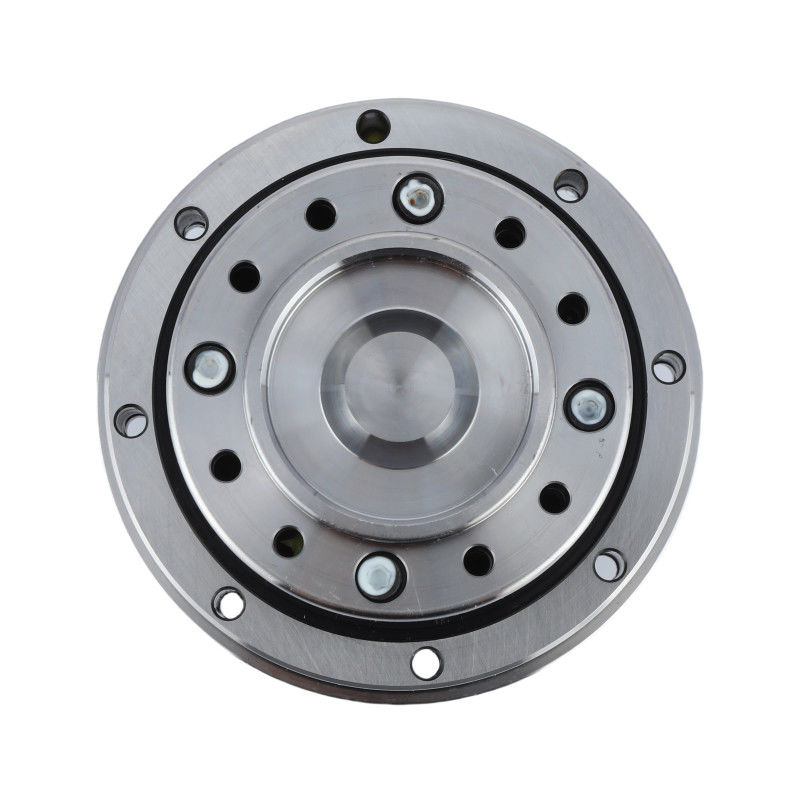

Generador de ondas de tensión de precisión sellado reducidor de retroceso armónico cero engranajes 1

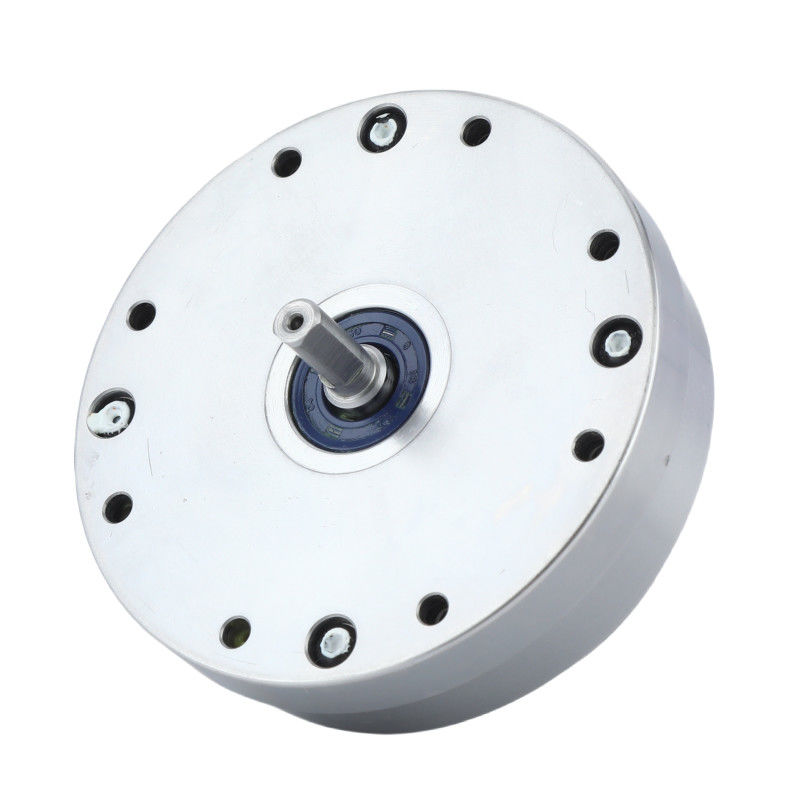

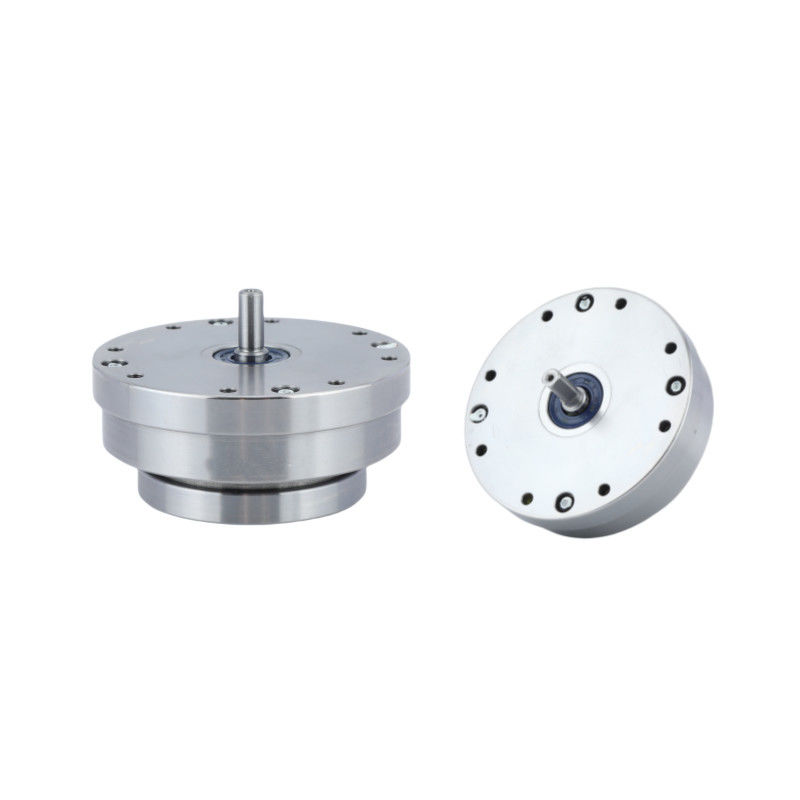

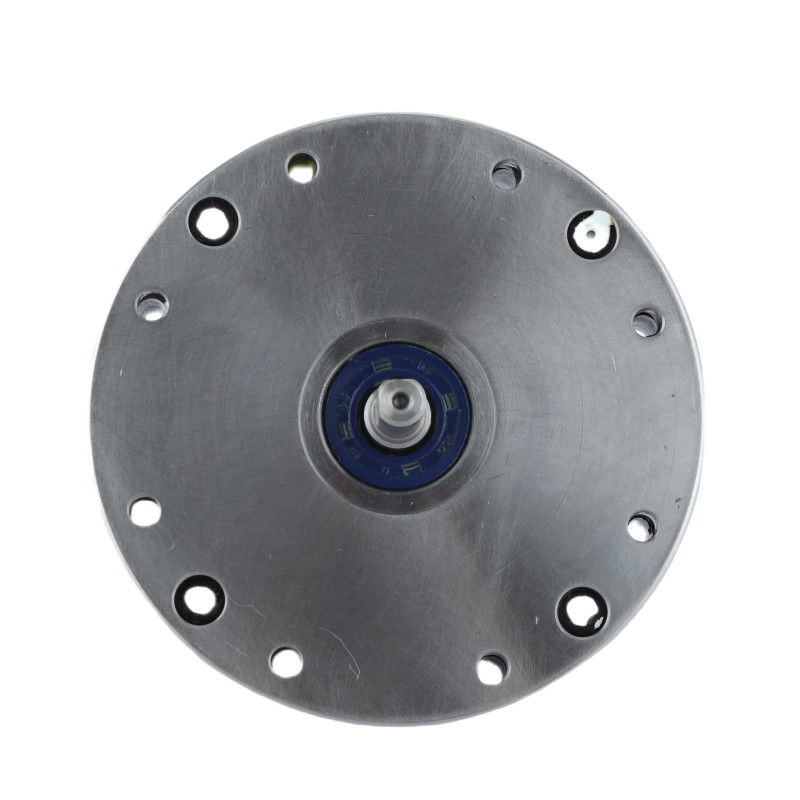

Imágenes detalladas

Las características clave de las unidades de engranaje armónico LHT - IV modelo 20
Producto	Motor armónico modelo 20
Componentes	Generador de ondas, línea flexible, línea circular
Ratio de reducción	50:1, 80:1, 100:1, 120:1, 160:1
Reacción	Menos de 20 segundos de arco
Velocidad media de entrada	6500 r/min
Velocidad máxima de entrada	3500 r/min.
La vida diseñada	15000 horas
Modelo	20
Peso	1.29kg
Garantización	1 año

Aplicaciones


Robots industriales	Dispositivos médicos	Robots humanoides

Máquinas ópticas	Aeronáutica	Sistemas de fabricación
