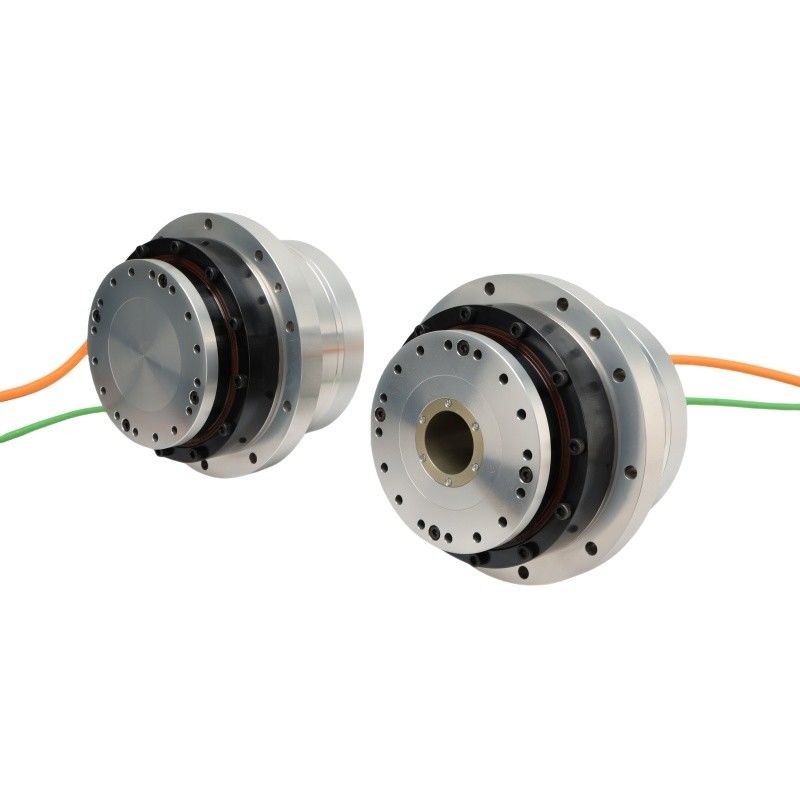

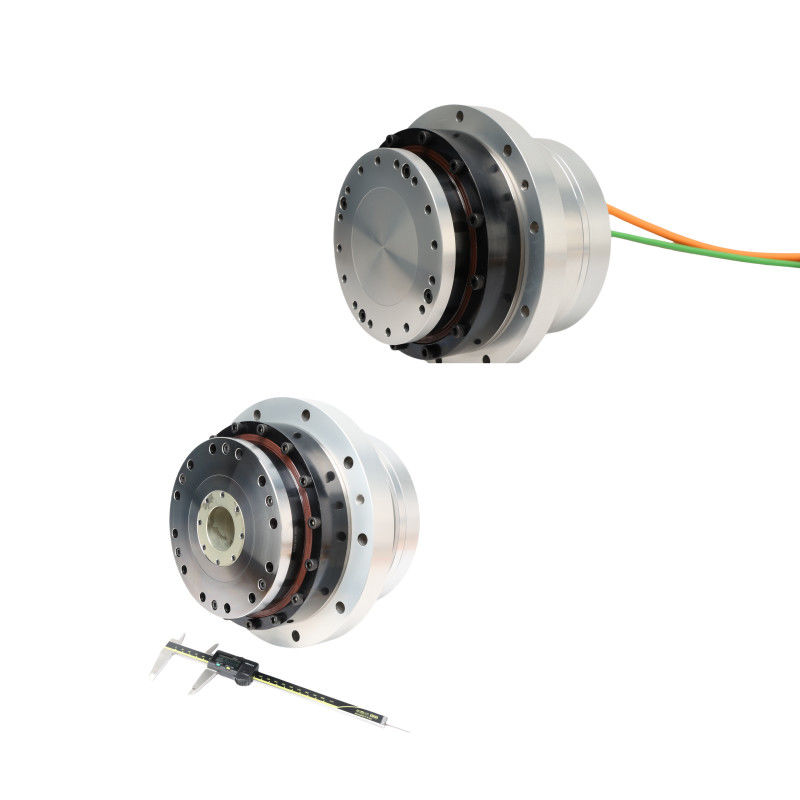

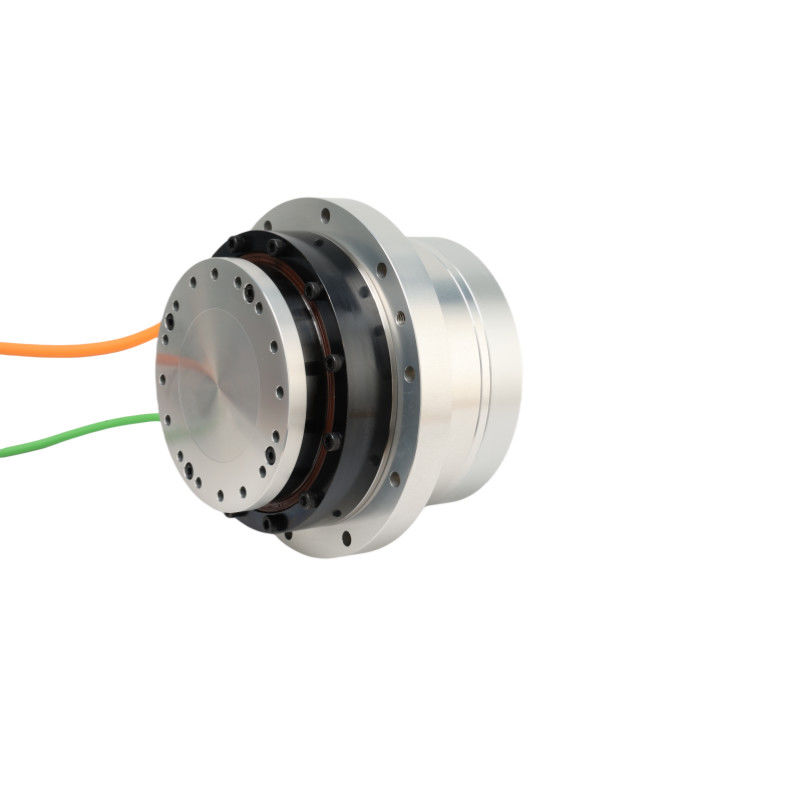

Actuadores de articulaciones del motor del brazo robótico CNC Zero Backlash personalizados

Motor de brazo robótico CNC

Motor del brazo robótico de reacción negativa cero

Actuador de articulaciones de robots CNC

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Extensión lateral Actuadores giratorios con flancos de la serie HASF

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Actuadores giratorios de la serie HASF

Ratio de reducción:

51, 81, 101, 121, 161

Número de modelo:

Tipo de codificador:

Codificador absoluto

Número de polos del motor:

Aplicación:

Automatización 3C, máquinas herramientas CNC de precisión, equipo de pulido de vidrio, robot humanoi

Versión de tensión principal:

El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido

Resolución (revolución de un solo motor):

23,24 bits

Motor con contador de vueltas múltiples:

16bits

Características dominantes:

Integración, alto rendimiento, cero reacciones negativas, larga vida útil, bajo ruido

La vida diseñada:

10 000 horas

Grados de Protección:

Tipo de autoenfriamiento totalmente cerrado (IP65)

Resistencia dieléctrica:

AC1500V/ 1 minuto

Resistencia al aislamiento:

Más de 100 MΩ ((DC500V)

Clase de aislamiento:

F: el precio

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Vídeo

Actuadores de eje hueco rotativo de la serie HAT integrados con servo accionamiento armónico de potencia

Obtenga el mejor precio

Vídeo

Cero reacción de retroceso Gran eje hueco Actuador rotativo Robótico Conjunto Serie HAMF

Obtenga el mejor precio

Vídeo

ODM Actuador de eje hueco Robot Arm Joint Motor para la máquina de corte láser

Obtenga el mejor precio

Vídeo

Actuador de accionamiento armónico de eje hueco Motor de brazo robótico Serie HAMF

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Actuadores rotativos de eje sólido HASF de larga duración para robótica

Name: Actuadores de articulaciones del motor del brazo robótico CNC Zero Backlash personalizados
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Extensión lateral Actuadores giratorios con flancos de la serie HASF
Availability: InStock

Descripción del producto

Los actuadores rotativos son dispositivos mecánicos diseñados para producir movimiento de rotación o par alrededor de un eje central.

Los actuadores rotativos encuentran una amplia aplicación en varias industrias debido a su capacidad para convertir el fluido o la energía eléctrica en movimiento rotativo o par.Aquí hay algunas aplicaciones específicas donde los actuadores rotativos se utilizan comúnmente en la automatización industrial como brazos robóticos, transportadores y manipulación de materiales, sistemas de transmisión y máquinas de embalaje.

Aplicaciones de los actuadores rotativos

Automatización industrial:Se utiliza en robótica, transportadores, maquinaria de embalaje y otros sistemas automatizados.

Aeroespacial:Crítico en las superficies de control de vuelo, tren de aterrizaje y posicionamiento por satélite.

Automóvil:Dirección asistida, control del acelerador, sistemas de transmisión.

Energía y servicios públicos:Activación de válvulas, sistemas de seguimiento solar.

Servicios médicos y de salud:Equipo de diagnóstico, robótica quirúrgica.

Electrónica de consumo:Cámaras, teléfonos inteligentes, consolas de juegos.

Ficha de especificaciones

La serie tiene			32
Ratio de reducción			51	81	101	121	161
El valor de las emisiones de CO2	Torque máximo	N · m	250	376	441	436	459
	Torque nominal	N · m	90	150	190	230	267
	Velocidad máxima	rpm	75	47	38	31	24
	Velocidad nominal	rpm	45	28	23	19	14
	Corriente máxima	Las armas	11.56	10.95	9.6	8.5	6.72
	Corriente nominal	Las armas	4.16	4.37	4.44	4.48	3.91
	Constante de par	N m/armas	21.62	34.34	42.82	51.3	68.26
	Resistencia de fase	Oms ((20°C)	2.1
	Inductividad de fase	mH	12
	Campo electromagnético trasero	Vrs/krpm	52.5
48 VDC	Torque máximo	N · m	250	376	411	436	459
	Torque nominal	N · m	90	145	180	215	267
	Velocidad máxima	rpm	53	33	27	22	17
	Velocidad nominal	rpm	45	28	23	19	14
	Corriente máxima	Las armas	47.13	44.63	39.13	34.65	27.41
	Corriente nominal	Las armas	16.97	17.21	17.14	17.09	15.95
	Constante de par	N m/armas	5.3	8.42	10.5	12.58	16.74
	Resistencia de fase	Oms ((20°C)	0.2
	Inductividad de fase	mH	0.4
	Campo electromagnético trasero	Vrs/krpm	12.57
Codificador absoluto	Tipo de codificador		Codificador absoluto
	Resolución (revolución de un solo motor)	un poco	23,24 bits
	Motor con contador de vueltas múltiples	un poco	16
Precisión de la posición en un solo sentido		Sección de arco	≤ 65 años	≤ 60 años	≤ 55 años	≤ 45 años	≤ 45 años
Repetibilidad de la precisión de posicionamiento		Sección de arco	≤ 10 años	≤ 10 años	≤ 10 años	≤ 10 años	≤ 10 años
Rigididad de vuelco		¿Qué quieres?⁴N·m /rad	95
Rigididad por torsión		¿Qué quieres?⁴N·m /rad	7.6	9.9
Momento de inercia	Sin freno	En kg²	8.3*10^-4
Momento de inercia	Con freno	En kg²	1.04*10^-3
La masa	Sin freno	En kilos	7.4
La masa	Con freno	En kilos	8.7
Número de postes del motor		Polos	16
Condiciones ambientales			Temperatura de funcionamiento: 0~40°C Temperatura de almacenamiento: -20 a 60 °C Humedad de funcionamiento/Humedad de almacenamiento: 20~80% RH (sin condensación) Resistencia a las vibraciones: 24,5 m/s2 (frecuencia: 10~400 Hz) No hay polvo o polvo de metal, gases corrosivos, gases inflamables, niebla de aceite y otros usos en interiores, evitar la luz solar directa Bajo 1000 m de altitud
Aislamiento del motor			Resistencia de aislamiento: superior a 100 MΩ ((DC500V)
			Fuerza dieléctrica: AC1500V/ 1 minuto
			Clase de aislamiento: F
Grados de protección			Tipo de autoenfriamiento totalmente cerrado (IP65)
