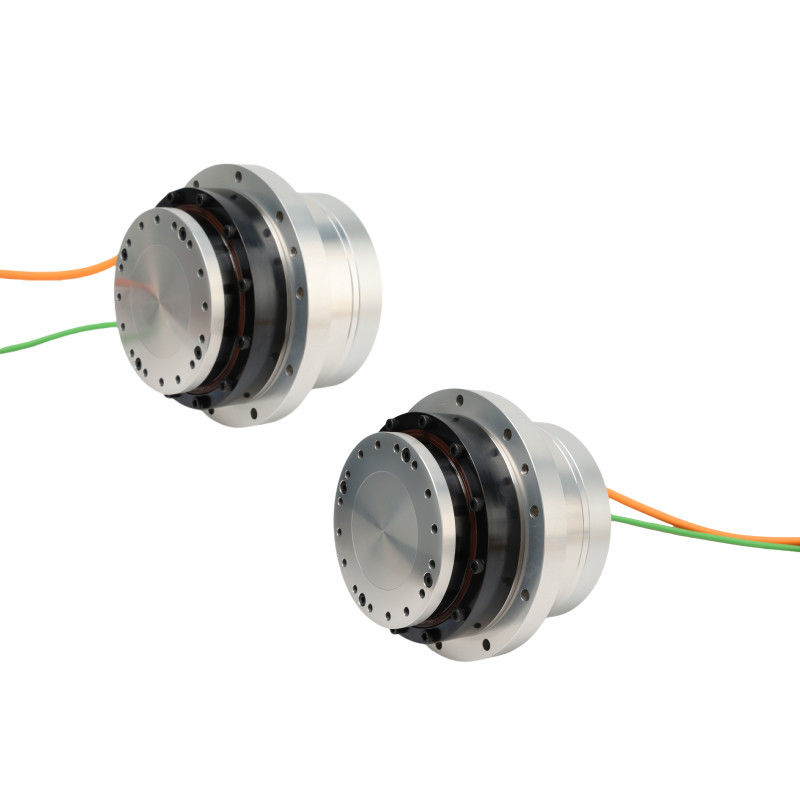

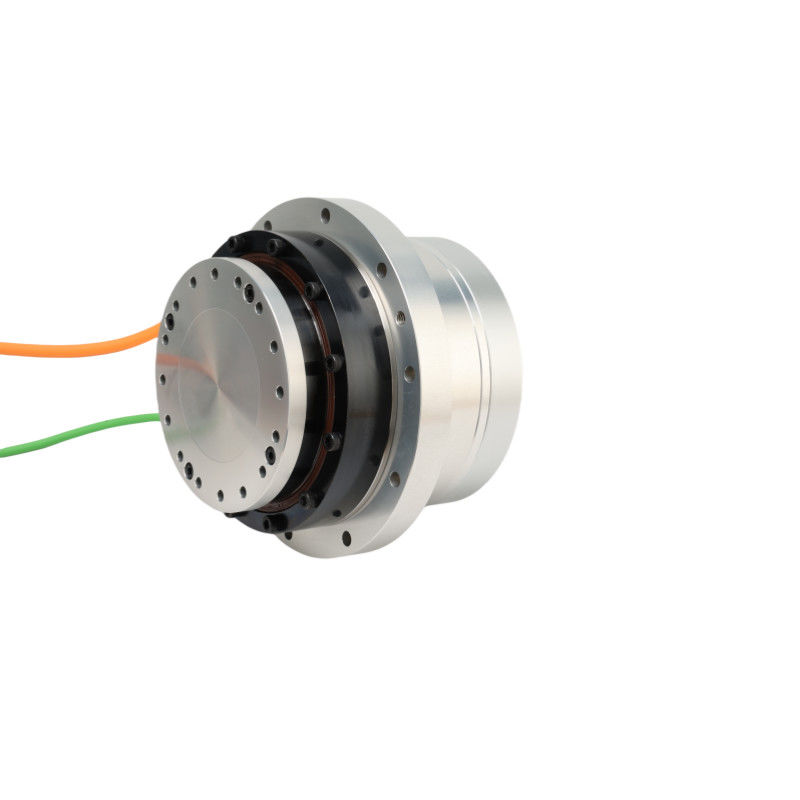

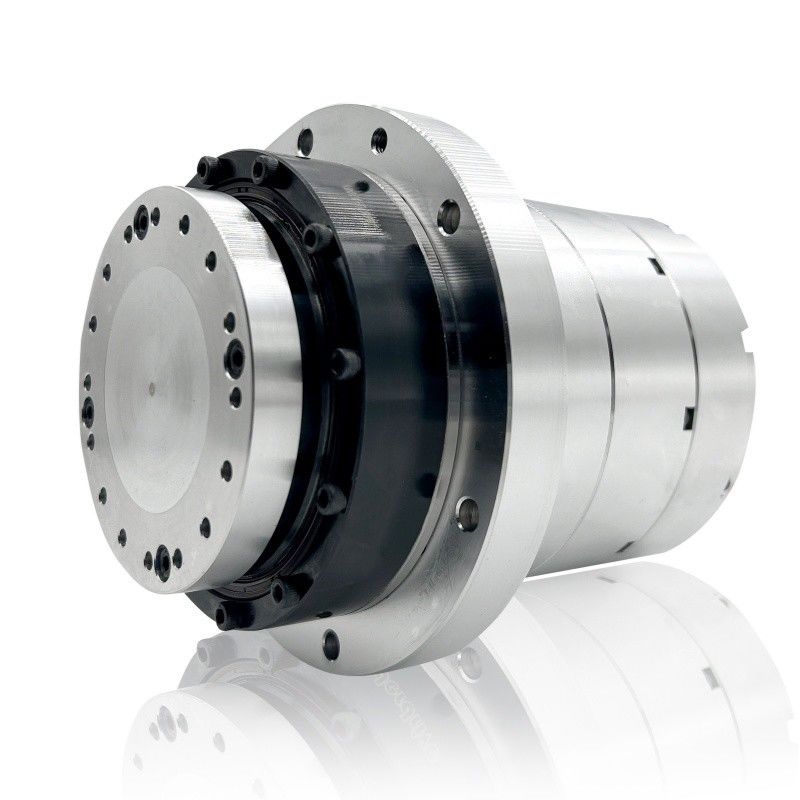

Actuadores giratorios de alta torsión de eje sólido de la serie HASF modelo 25 con flancos Protección IP65Nivel
Descripción del producto
Los actuadores rotativos son dispositivos mecánicos diseñados para producir movimiento de rotación o par alrededor de un eje central.y otras aplicaciones en las que se requiera un movimiento rotativo controlado.
Componentes
1Cuerpo del actuador: por lo general cilíndrico o en forma de caja, que alberga los componentes internos.
2Eje giratorio: conectado al mecanismo de salida o a la carga, traduciendo el movimiento giratorio.
3Fuente de alimentación: dependiendo del tipo, puede ser neumática (aire comprimido), hidráulica (presión del fluido), eléctrica (motor eléctrico) o mecánica (engranaje y conexión).
4Mecanismo de control: Regula el funcionamiento del actuador, ya sea manualmente o mediante sistemas automatizados.
Aplicaciones
Automatización industrial
1Armas robóticas: Los actuadores rotativos son componentes integrales de los brazos y manipuladores robóticos utilizados en líneas de ensamblaje, operaciones de pick-and-place y otras tareas automatizadas.
2- Transportadores y manipulación de materiales: los actuadores controlan los movimientos rotativos en los sistemas de transportadores, los mecanismos de clasificación y los equipos de manipulación de materiales.
3Maquinaria de embalaje: los actuadores facilitan los movimientos rotativos en las máquinas de embalaje para tareas como sellar, etiquetar y llenar.
Entretenimiento y diversión:
1Atracciones en parques temáticos: Los actuadores se utilizan en la animatrónica y los mecanismos de conducción para crear movimientos dinámicos y simular experiencias realistas.
2Equipo para escenarios y eventos: Los actuadores rotativos facilitan el movimiento en cortinas de escenario, luminarias y otros equipos teatrales.
Electrónica de consumo:
1Electrónica de consumo: Los actuadores se utilizan en varios productos electrónicos de consumo como cámaras, teléfonos inteligentes y consolas de juegos para mecanismos como lentes de zoom, enfoque automático,y retroalimentación por vibración.
Energía y servicios públicos:
1. Actuado de válvula: los actuadores rotativos controlan las válvulas en tuberías, industrias de procesos y servicios públicos para regular las tasas de flujo, la presión y la dirección del fluido.
2Energía renovable: Los actuadores se utilizan en los sistemas de seguimiento solar para orientar los paneles solares hacia el sol para una captura óptima de energía.
Servicios médicos y de salud:
1Equipo de diagnóstico: Los actuadores rotativos se utilizan en dispositivos médicos como escáneres de tomografía computarizada y máquinas de resonancia magnética para posicionar y mover con precisión los componentes de imagen.
2Robótica quirúrgica: Los actuadores permiten un movimiento y control precisos en sistemas robóticos quirúrgicos, mejorando la precisión quirúrgica y los procedimientos mínimamente invasivos.
Ficha de especificaciones
| La serie tiene |
20 |
| Ratio de reducción |
51 |
81 |
101 |
121 |
161 |
| El valor de las emisiones de CO2 |
Torque máximo |
N · m |
69 |
91 |
102 |
108 |
113 |
| Torque nominal |
N · m |
30 |
48 |
58 |
61 |
61 |
| Velocidad máxima |
rpm |
98 |
62 |
50 |
41 |
31 |
| Velocidad nominal |
rpm |
51 |
32 |
26 |
21 |
16 |
| Corriente máxima |
Las armas |
6.04 |
5.02 |
4.51 |
3.98 |
3.13 |
| Corriente nominal |
Las armas |
2.63 |
2.65 |
2.56 |
2.25 |
1.69 |
| Constante de par |
N m/armas |
11.42 |
18.14 |
22.62 |
27.1 |
36.06 |
| Resistencia de fase |
Oms ((20°C) |
6.2 |
| Inductividad de fase |
mH |
7.7 |
| Campo electromagnético trasero |
Vrs/krpm |
25 |
| 48 VDC |
Torque máximo |
N · m |
69 |
91 |
102 |
108 |
113 |
| Torque nominal |
N · m |
39 |
58 |
61 |
61 |
61 |
| Velocidad máxima |
rpm |
86 |
54 |
44 |
36 |
27 |
| Velocidad nominal |
rpm |
51 |
32 |
26 |
21 |
16 |
| Corriente máxima |
Las armas |
15.37 |
12.77 |
11.48 |
10.14 |
7.98 |
| Corriente nominal |
Las armas |
8.69 |
8.14 |
6.86 |
5.73 |
4.31 |
| Constante de par |
N m/armas |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
| Resistencia de fase |
Oms ((20°C) |
0.4 |
| Inductividad de fase |
mH |
0.9 |
| Campo electromagnético trasero |
Vrs/krpm |
7.7 |
| Codificador absoluto |
Tipo de codificador |
Codificador absoluto |
| Resolución (revolución de un solo motor) |
un poco |
23,24 bits |
| Motor con contador de vueltas múltiples |
un poco |
16 |
| Precisión de la posición en un solo sentido |
Sección de arco |
≤ 75 años |
≤ 75 años |
≤ 60 años |
≤ 50 |
≤ 50 |
| Repetibilidad de la precisión de posicionamiento |
Sección de arco |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
| Rigididad de vuelco |
¿Qué quieres?4N·m /rad |
24 |
| Rigididad por torsión |
¿Qué quieres?4N·m /rad |
1.8 |
2.3 |
| Momento de inercia |
Sin freno |
En kg2 |
8.8*10^-5 |
| Con freno |
En kg2 |
9.17*10^-5 |
| La masa |
Sin freno |
En kilos |
2.4 |
| Con freno |
En kilos |
2.96 |
| Número de postes del motor |
Polos |
16 |
| Condiciones ambientales |
Temperatura de funcionamiento: 0~40°C
Temperatura de almacenamiento: -20 a 60 °C
Humedad de funcionamiento/Humedad de almacenamiento: 20~80% RH (sin condensación)
Resistencia a las vibraciones: 24,5 m/s2 (frecuencia: 10~400 Hz)
No hay polvo o polvo de metal, gases corrosivos, gases inflamables, niebla de aceite y otros usos en interiores, evitar la luz solar directa
Bajo 1000 m de altitud |
| Aislamiento del motor |
Resistencia de aislamiento: superior a 100 MΩ ((DC500V) |
| Fuerza dieléctrica: AC1500V/ 1 minuto |
| Clase de aislamiento: F |
| Grados de protección |
Tipo de autoenfriamiento totalmente cerrado (IP65) |
