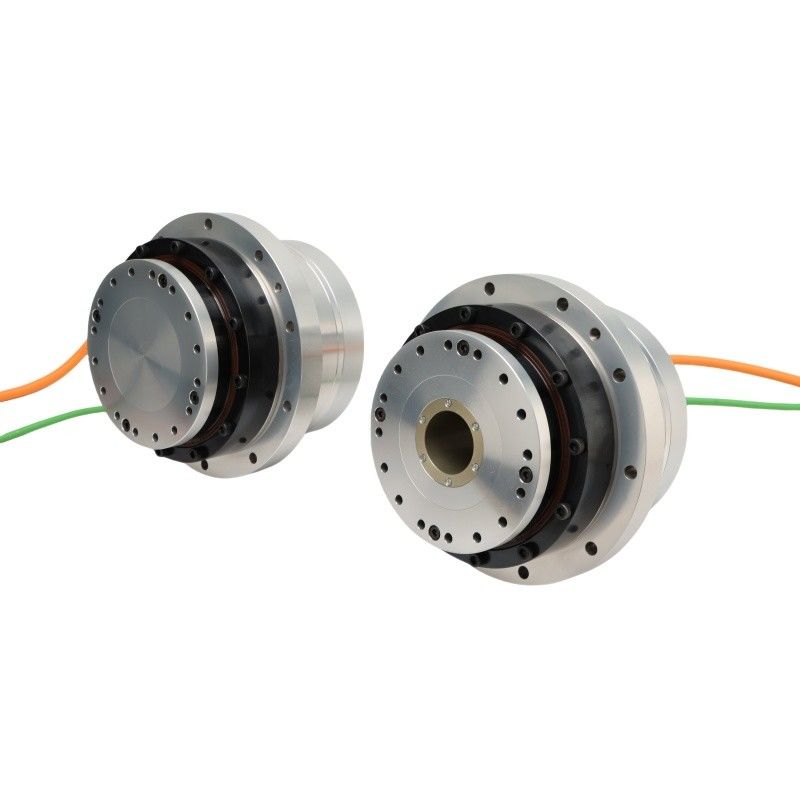

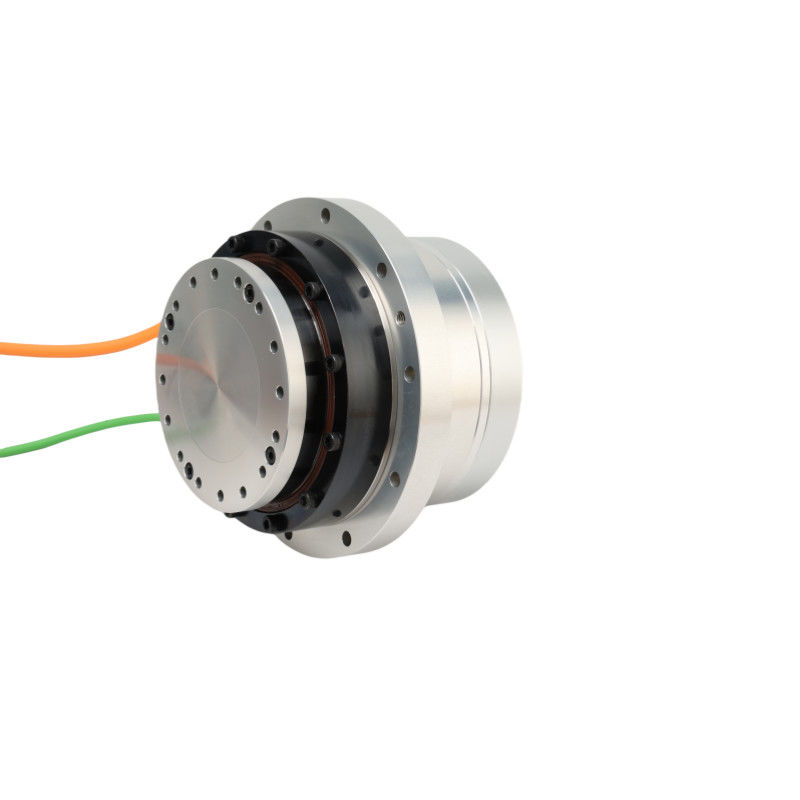

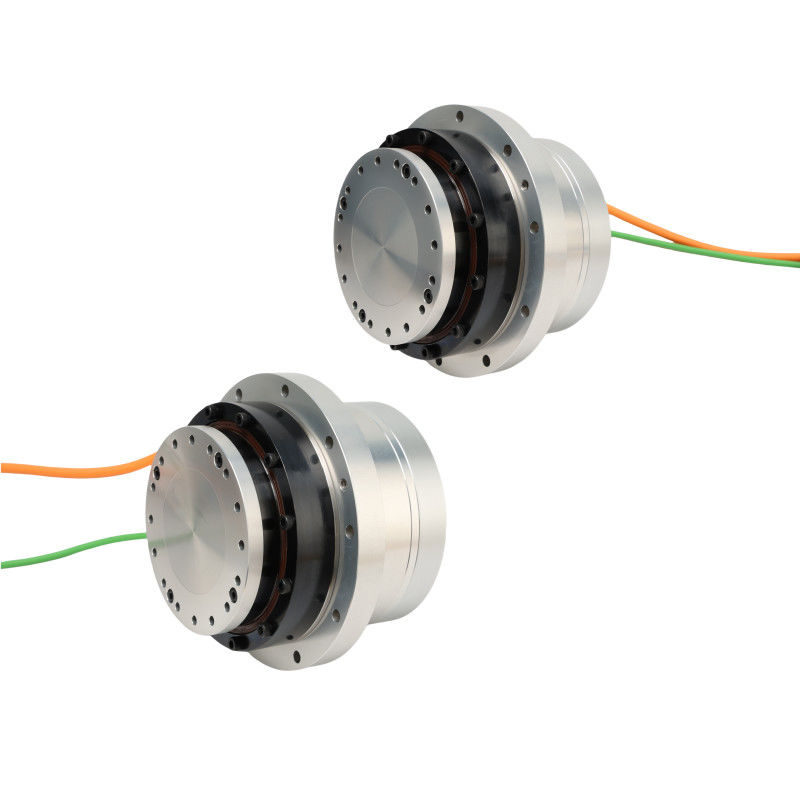

Actuadores rotativos de eje sólido de alta precisión y alto par de la serie HASF modelo 20
Descripción del producto
Los actuadores rotativos son dispositivos mecánicos diseñados para producir movimiento de rotación o par alrededor de un eje central.y otras aplicaciones en las que se requiera un movimiento rotativo controlado.
Aplicación
Automatización industrial
1Armas robóticas: Los actuadores rotativos son componentes integrales de los brazos y manipuladores robóticos utilizados en líneas de ensamblaje, operaciones de pick-and-place y otras tareas automatizadas.
2- Transportadores y manipulación de materiales: los actuadores controlan los movimientos rotativos en los sistemas de transportadores, los mecanismos de clasificación y los equipos de manipulación de materiales.
3Maquinaria de embalaje: los actuadores facilitan los movimientos rotativos en las máquinas de embalaje para tareas como sellar, etiquetar y llenar.
Industria del automóvil
1Sistemas de dirección: los actuadores eléctricos e hidráulicos rotativos se utilizan en los sistemas de dirección asistida eléctrica (EPS) y los sistemas de dirección asistida hidráulica (HPS) para ayudar con el control de la dirección.
2Control del acelerador: Los actuadores se utilizan para controlar la posición de la válvula de aceleración en los motores modernos, asegurando un control preciso de la velocidad del motor y la potencia de salida.
3Sistemas de transmisión:Los actuadores rotativos se utilizan en las transmisiones manuales automatizadas (AMT) y las transmisiones de doble embrague (DCT) para facilitar el cambio de marchas.
Energía y servicios públicos:
1. Actuado de válvula: los actuadores rotativos controlan las válvulas en tuberías, industrias de procesos y servicios públicos para regular las tasas de flujo, la presión y la dirección del fluido.
2Energía renovable: Los actuadores se utilizan en los sistemas de seguimiento solar para orientar los paneles solares hacia el sol para una captura óptima de energía.
Servicios médicos y de salud:
1Equipo de diagnóstico: Los actuadores rotativos se utilizan en dispositivos médicos como escáneres de tomografía computarizada y máquinas de resonancia magnética para posicionar y mover con precisión los componentes de imagen.
2Robótica quirúrgica: Los actuadores permiten un movimiento y control precisos en sistemas robóticos quirúrgicos, mejorando la precisión quirúrgica y los procedimientos mínimamente invasivos.
Ficha de especificaciones
| La serie tiene |
20 |
| Ratio de reducción |
51 |
81 |
101 |
121 |
161 |
| El valor de las emisiones de CO2 |
Torque máximo |
N · m |
69 |
91 |
102 |
108 |
113 |
| Torque nominal |
N · m |
30 |
48 |
58 |
61 |
61 |
| Velocidad máxima |
rpm |
98 |
62 |
50 |
41 |
31 |
| Velocidad nominal |
rpm |
51 |
32 |
26 |
21 |
16 |
| Corriente máxima |
Las armas |
6.04 |
5.02 |
4.51 |
3.98 |
3.13 |
| Corriente nominal |
Las armas |
2.63 |
2.65 |
2.56 |
2.25 |
1.69 |
| Constante de par |
N m/armas |
11.42 |
18.14 |
22.62 |
27.1 |
36.06 |
| Resistencia de fase |
Oms ((20°C) |
6.2 |
| Inductividad de fase |
mH |
7.7 |
| Campo electromagnético trasero |
Vrs/krpm |
25 |
| 48 VDC |
Torque máximo |
N · m |
69 |
91 |
102 |
108 |
113 |
| Torque nominal |
N · m |
39 |
58 |
61 |
61 |
61 |
| Velocidad máxima |
rpm |
86 |
54 |
44 |
36 |
27 |
| Velocidad nominal |
rpm |
51 |
32 |
26 |
21 |
16 |
| Corriente máxima |
Las armas |
15.37 |
12.77 |
11.48 |
10.14 |
7.98 |
| Corriente nominal |
Las armas |
8.69 |
8.14 |
6.86 |
5.73 |
4.31 |
| Constante de par |
N m/armas |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
| Resistencia de fase |
Oms ((20°C) |
0.4 |
| Inductividad de fase |
mH |
0.9 |
| Campo electromagnético trasero |
Vrs/krpm |
7.7 |
| Codificador absoluto |
Tipo de codificador |
Codificador absoluto |
| Resolución (revolución de un solo motor) |
un poco |
23,24 bits |
| Motor con contador de vueltas múltiples |
un poco |
16 |
| Precisión de la posición en un solo sentido |
Sección de arco |
≤ 75 años |
≤ 75 años |
≤ 60 años |
≤ 50 |
≤ 50 |
| Repetibilidad de la precisión de posicionamiento |
Sección de arco |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
| Rigididad de vuelco |
¿Qué quieres?4N·m /rad |
24 |
| Rigididad por torsión |
¿Qué quieres?4N·m /rad |
1.8 |
2.3 |
| Momento de inercia |
Sin freno |
En kg2 |
8.8*10^-5 |
| Con freno |
En kg2 |
9.17*10^-5 |
| La masa |
Sin freno |
En kilos |
2.4 |
| Con freno |
En kilos |
2.96 |
| Número de postes del motor |
Polos |
16 |
| Condiciones ambientales |
Temperatura de funcionamiento: 0~40°C
Temperatura de almacenamiento: -20 a 60 °C
Humedad de funcionamiento/Humedad de almacenamiento: 20~80% RH (sin condensación)
Resistencia a las vibraciones: 24,5 m/s2 (frecuencia: 10~400 Hz)
No hay polvo o polvo de metal, gases corrosivos, gases inflamables, niebla de aceite y otros usos en interiores, evitar la luz solar directa
Bajo 1000 m de altitud |
| Aislamiento del motor |
Resistencia de aislamiento: superior a 100 MΩ ((DC500V) |
| Fuerza dieléctrica: AC1500V/ 1 minuto |
| Clase de aislamiento: F |
| Grados de protección |
Tipo de autoenfriamiento totalmente cerrado (IP65) |
