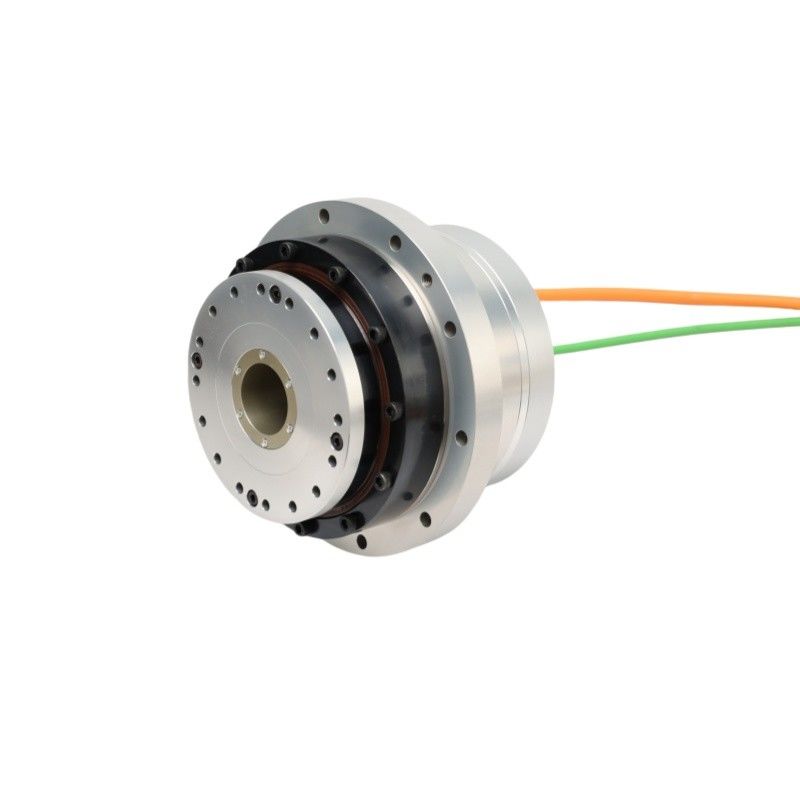

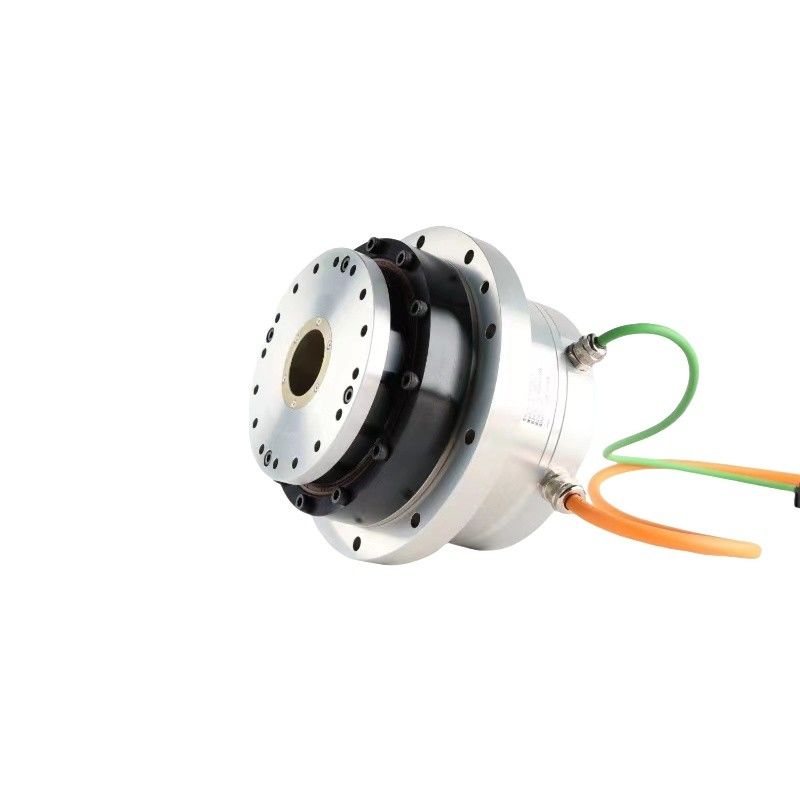

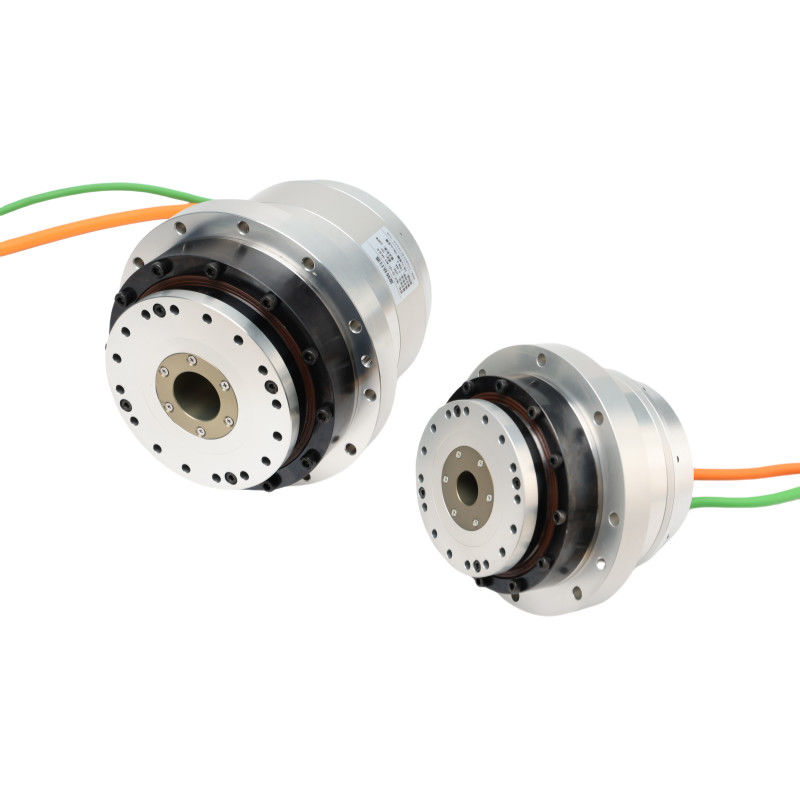

Actuadores rotativos de eje hueco grande de la serie HATF para máquinas de corte láser
Descripción del producto
Un actuador rotativo es un dispositivo eléctrico, alimentado por fluidos o manual utilizado para convertir la energía eléctrica en movimiento rotativo u oscilante.Estos actuadores se utilizan principalmente en el funcionamiento de válvulas manuales o automáticas donde la accesibilidad de servicios públicos como aire comprimido o energía eléctrica juega un papel importante en la elección de un actuador.
Este tipo de actuador es diferente de un actuador lineal porque un actuador lineal utiliza un movimiento lineal para transmitir potencia cuando se opone a la rotación; sin embargo,un actuador rotativo está conectado a dispositivos para formar actuadores linealesEstos actuadores se utilizan en equipos hidráulicos móviles, a bordo de aviones y en sistemas de control de movimiento.
Características
Alta precisión: La precisión de posicionamiento absoluta hasta 10 segundos de arco (0,0028 grados).
Torque muy grande: Tamaño pequeño, gran par; par de salida de hasta 800 Nm.
Agujero hueco: agujero de roscado interno de gran apertura para facilitar el paso de cables, campos de gas, rayos láser, etc.
Larga vida: La precisión permanece sin cambios después de más de 20.000 horas de uso.
No hay reacción.Dispositivo armónico con cero reacción.
Integración: Reducción de las ondas de deformación, motor de par, freno electromagnético, codificador y conductor.
Respuesta rápida: Excelente rendimiento de respuesta dinámica; ideal para el procesamiento con láser y equipos de automatización.
Baja vibración: Extremadamente baja vibración y ruido; la mejor opción para aplicaciones tales como semiconductores y equipos de imagen médica.
Normas de protección elevadas: hasta el nivel de protección IP67.
Sin mantenimiento: No hay necesidad de mantenimiento regular; no hay necesidad de cambiar la grasa, etc.
| Sección HAMF |
25 |
32 |
40 |
| Ratio de reducción |
51 |
81 |
101 |
121 |
161 |
51 |
81 |
101 |
121 |
161 |
51 |
81 |
101 |
121 |
161 |
| El valor de las emisiones de CO2 |
Torque máximo |
N · m |
121 |
169 |
194 |
207 |
217 |
250 |
376 |
441 |
436 |
459 |
400 |
641 |
702 |
762 |
800 |
| Torque nominal |
N · m |
68.5 |
107 |
133 |
133 |
133 |
90 |
150 |
190 |
230 |
267 |
150 |
240 |
300 |
360 |
480 |
| Velocidad máxima |
rpm |
94 |
59 |
48 |
40 |
30 |
75 |
47 |
38 |
31 |
24 |
59 |
37 |
30 |
25 |
19 |
| Velocidad nominal |
rpm |
49 |
31 |
25 |
21 |
16 |
45 |
28 |
23 |
19 |
14 |
39 |
25 |
20 |
17 |
12 |
| Corriente máxima |
Las armas |
6.9 |
6.07 |
5.58 |
4.97 |
3.92 |
11.56 |
10.95 |
9.6 |
8.5 |
6.72 |
14.42 |
14.55 |
12.78 |
11.58 |
9.13 |
| Corriente nominal |
Las armas |
3.9 |
3.84 |
3.83 |
3.2 |
2.4 |
4.16 |
4.37 |
4.44 |
4.48 |
3.91 |
5.41 |
5.45 |
5.46 |
5.47 |
5.48 |
| Constante de par |
N m/armas |
17.54 |
27.86 |
34.74 |
41.62 |
55.38 |
21.62 |
34.34 |
42.82 |
51.3 |
68.26 |
27.74 |
44.06 |
54.94 |
65.82 |
87.58 |
| Resistencia de fase |
Oms ((20°C) |
3.55 |
2.1 |
2 |
| Inductividad de fase |
mH |
10 |
12 |
6 |
| Campo electromagnético trasero |
Vrs/krpm |
40 |
52.5 |
65 |
| 48 VDC |
Torque máximo |
N · m |
121 |
169 |
194 |
207 |
217 |
250 |
376 |
411 |
436 |
459 |
280 |
440 |
550 |
660 |
800 |
| Torque nominal |
N · m |
64 |
100 |
125 |
133 |
133 |
90 |
145 |
180 |
215 |
267 |
140 |
230 |
280 |
340 |
450 |
| Velocidad máxima |
rpm |
59 |
37 |
30 |
25 |
19 |
53 |
33 |
27 |
22 |
17 |
43 |
27 |
22 |
18 |
14 |
| Velocidad nominal |
rpm |
49 |
31 |
25 |
21 |
16 |
45 |
28 |
23 |
19 |
14 |
31 |
20 |
16 |
13 |
10 |
| Corriente máxima |
Las armas |
26.96 |
23.71 |
21.83 |
19.44 |
15.32 |
47.13 |
44.63 |
39.13 |
34.65 |
27.41 |
42.89 |
42.44 |
42.54 |
42.61 |
38.82 |
| Corriente nominal |
Las armas |
14.26 |
14.03 |
14.06 |
12.49 |
9.39 |
16.97 |
17.21 |
17.14 |
17.09 |
15.95 |
21.45 |
22.18 |
21.66 |
21.95 |
21.84 |
| Constante de par |
N m/armas |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
5.3 |
8.42 |
10.5 |
12.58 |
16.74 |
6.53 |
10.37 |
12.93 |
15.49 |
20.61 |
| Resistencia de fase |
Oms ((20°C) |
0.13 |
0.2 |
0.074 |
| Inductividad de fase |
mH |
0.36 |
0.4 |
0.3 |
| Campo electromagnético trasero |
Vrs/krpm |
10.5 |
12.57 |
15 |
| Codificador absoluto |
Tipo de codificador |
Codificador absoluto |
| Resolución (revolución de un solo motor) |
un poco |
23,24 bits |
23 bits |
| Motor con contador de vueltas múltiples |
un poco |
16 |
| Precisión de la posición en un solo sentido |
Sección de arco |
≤ 70 años |
≤ 60 años |
≤ 60 años |
≤ 50 |
≤ 50 |
≤ 65 años |
≤ 60 años |
≤ 55 años |
≤ 45 años |
≤ 45 años |
≤ 60 años |
≤ 60 años |
≤ 50 |
≤ 45 años |
≤ 45 años |
| Repetibilidad de la precisión de posicionamiento |
Sección de arco |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
≤ 10 años |
| Rigididad de vuelco |
x104 N·m /rad |
38 |
95 |
175 |
| Rigididad por torsión |
x104 N·m /rad |
3.4 |
4.6 |
3.4 |
9.9 |
14 |
18.6 |
| Momento de inercia |
Sin freno |
En kg*m2 |
2.3*10^-4 |
8.03*10^-4 |
1.72*10^-3 |
| La masa |
Sin freno |
En kilos |
3.7 |
6.68 |
12.2 |
| Número de postes del motor |
Polos |
16 |
| Condiciones ambientales |
Temperatura de funcionamiento: 0~40°C
Temperatura de almacenamiento: -20 a 60 °C
Humedad de funcionamiento/Humedad de almacenamiento: 20~80% RH (sin condensación)
Resistencia a las vibraciones: 24,5 m/s2 (frecuencia: 10~400 Hz)
No hay polvo o polvo de metal, gases corrosivos, gases inflamables, niebla de aceite y otros usos en interiores, evitar la luz solar directa
Bajo 1000 m de altitud |
| Aislamiento del motor |
Resistencia de aislamiento: superior a 100 MΩ ((DC500V) |
| Fuerza dieléctrica: AC1500V/ 1 minuto |
| Clase de aislamiento: F |
| Grados de protección |
Tipo de autoenfriamiento totalmente cerrado (IP65) |
