Name: Generador de caja de engranajes de alta torsión aeroespacial con accionamiento armónico
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán.
Availability: InStock

En casa > productos > Impulsión armónica >

Generador de caja de engranajes de alta torsión aeroespacial con accionamiento armónico

Acción armónica de gran par

Acción armónica aeroespacial

Caja de cambios para ondas de deformación en el sector aeroespacial

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán.

Contacta con nosotros

Solicitar una cita

Generador de caja de engranajes de alta torsión aeroespacial con accionamiento armónico

Detalles del producto

Producto:

Modelo 14 Reducidor armónico

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1, 120:1

Reacción:

≤ 20 segundos de arco

Velocidad máxima de entrada:

8500 R/min

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

15000 horas

Peso:

0.66kg

Aplicación:

Robótica, Aeroespacial, Equipo médico

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Los engranajes armónicos sellados de alta capacidad de par

Descripción del producto

El reductor de ondas de tensión es un tipo de transmisión que se basa en un generador de ondas para generar ondas de deformación elástica controlables en engranajes flexibles para lograr movimiento y transmisión de energía.El reductor armónico nació durante el período de exploración lunar de los Estados Unidos y la Unión Soviética en el siglo pasado.En la actualidad, la industria del transporte aéreo y de la aviación tiene una importante función en el sector de las telecomunicaciones.alta eficiencia de transmisión y alta precisión de transmisión.

Características

1Alta precisión y repetibilidad: esencial para aplicaciones que requieren un posicionamiento y control exactos.

2Tamaño compacto: ahorra espacio, permitiendo diseños más compactos y ligeros.

3. Alta relación de par a peso: proporciona un gran par de salida sin peso significativo.

4Bajo desgaste y larga vida útil: debido al contacto de rodadura de los dientes, lo que minimiza el desgaste y prolonga la vida útil de la unidad.

5Funcionamiento suave: proporciona un movimiento suave y constante, ideal para tareas delicadas.

Especificación

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima de entrada ((Grasa)	Velocidad de rotación media admisible de entrada ((Grasa)	Reacción	Peso	Vida útil del diseño
		Torque nominal a una entrada de 2000 r/min		Torque máximo admisible en el arranque y en la parada		Valor máximo admisible para el par de carga promedio		Torque momentáneo máximo permitido		Velocidad de rotación máxima de entrada ((Grasa)	Velocidad de rotación media admisible de entrada ((Grasa)	Reacción	Peso	Vida útil del diseño
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arco Sec	En kilos	Horario
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20 años	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

Dibujos

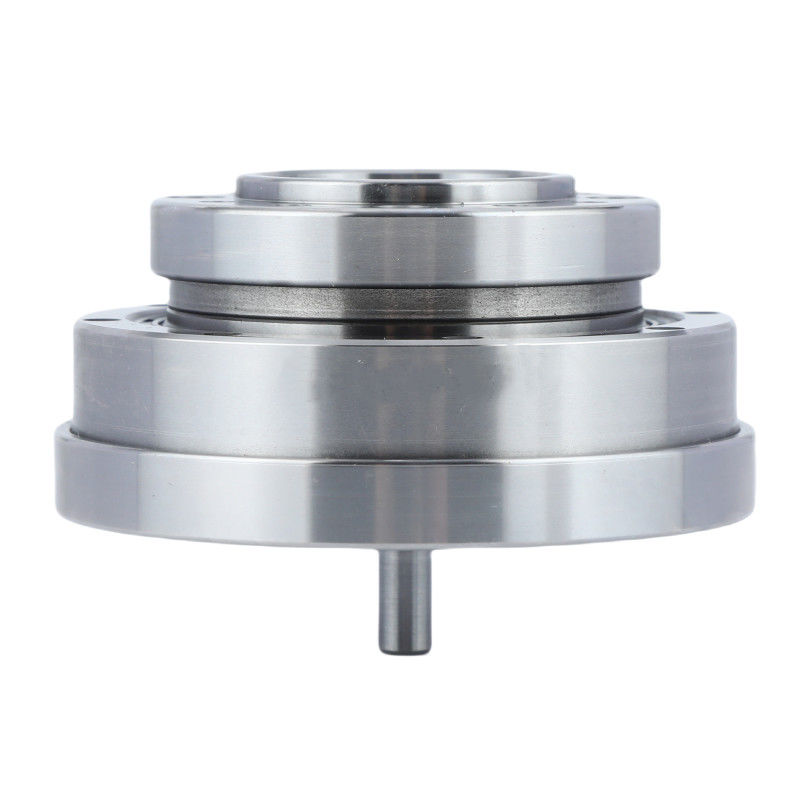

Generador de caja de engranajes de alta torsión aeroespacial con accionamiento armónico 1

Imágenes detalladas

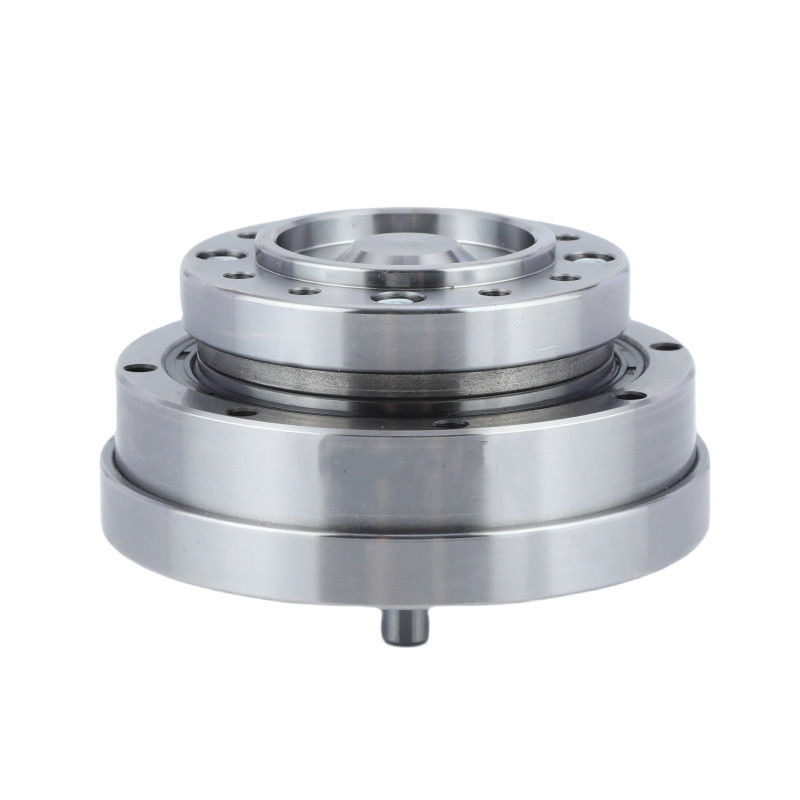

Generador de caja de engranajes de alta torsión aeroespacial con accionamiento armónico 3

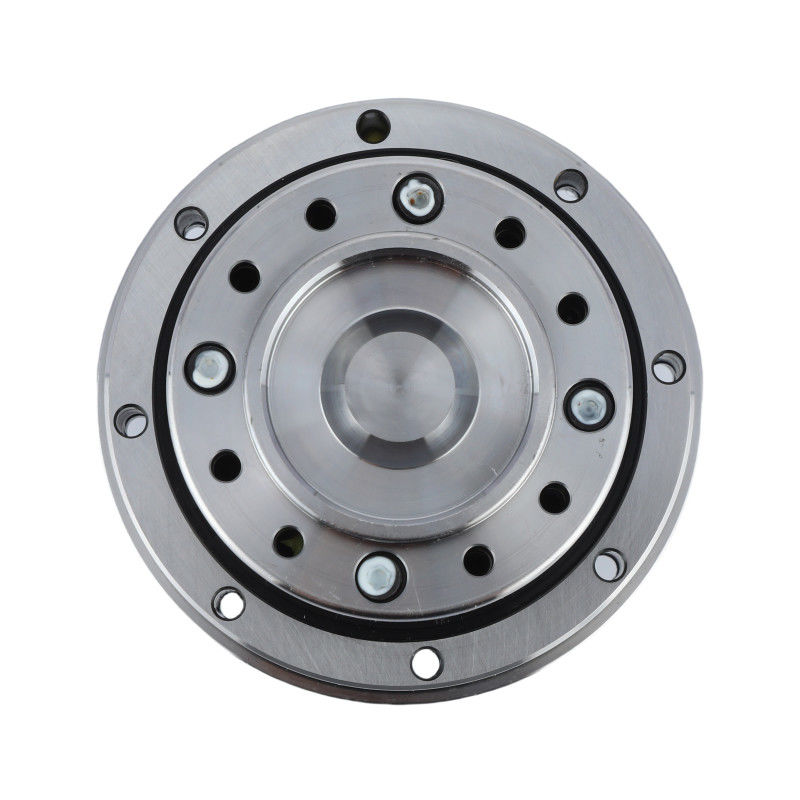

Generador de caja de engranajes de alta torsión aeroespacial con accionamiento armónico 4

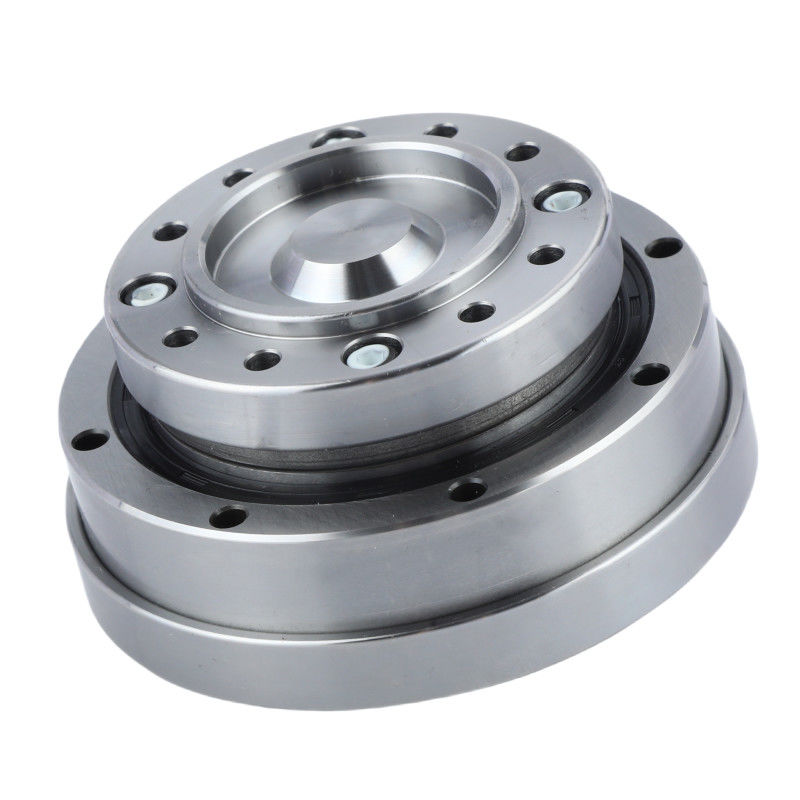

Generador de caja de engranajes de alta torsión aeroespacial con accionamiento armónico 5

Las características clave de las unidades de engranaje armónico LHT-IV modelo 14
Producto	Modelo 14 Dispositivo armónico
Componentes	Generador de ondas, línea flexible, línea circular
Ratio de reducción	50:1, 80:1, 100:1, 120:1
Reacción	Menos de 20 segundos de arco
Velocidad media de entrada	8500 r/min
Velocidad máxima de entrada	3500 r/min.
La vida diseñada	15000 horas
Modelo	14
Peso	0.66kg
Garantización	1 año

Aplicaciones


Robots industriales	Dispositivos médicos	Robots humanoides

Aeronautica y aeroespacial	Sistemas de fabricación	Sistema de semiconductores
