Name: Gran caja de engranajes de reducción armónica hueca Reducción de onda de tensión 7.2kg
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Las condiciones de los certificados deberán ser las siguientes:
Availability: InStock

En casa > productos > Impulsión armónica >

Gran caja de engranajes de reducción armónica hueca Reducción de onda de tensión 7.2kg

Gran engranaje de reducción armónica hueco

7.2 kg de equipo de reducción armónica

7.2 kg caja de cambios armónica

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los certificados deberán ser las siguientes:

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Modelo 40 engranajes armónicos

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1, 120:1

Reacción:

≤ 20 segundos de arco

Velocidad máxima de entrada:

Se aplicarán las siguientes medidas:

Velocidad media de entrada:

3000 r/min

La vida diseñada:

15000 horas

Peso:

7.2 kg

Aplicación:

Robótica, Aeroespacial, Equipo médico, Automatización industrial, Nueva industria energética

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Los engranajes armónicos huecos grandes de la serie LHT-III

Descripción del producto

Los engranajes de onda de deformación (también conocidos como engranajes armónicos) son un tipo de sistema de engranajes mecánicos que utilizan un spline flexible con dientes externos,que está deformado por un tapón elíptico giratorio para engancharse con los dientes de engranaje internos de un spline exterior.

Reajuste de las ondas de deformaciónUtiliza un principio de funcionamiento único basado en la mecánica elástica de los metales.Las ventajas más importantes son las características de reacción negativa cero y el ahorro de peso y espacio en comparación con otros engranajes, ya que nuestro mecanismo de engranajes consta de sólo tres partes básicas.Generador de ondas,FlexsplineyEspinilla circular.

Reducción de la onda de tensión consta de tres componentes principales

Generador de ondas: Una camina elíptica que cabe dentro de una línea cilíndrica flexible (Flexspline).
Flexspline: Un componente cilíndrico flexible con dientes externos que coinciden con los dientes internos de la línea circular.
Espinilla circular: Un anillo rígido con dientes internos que se conectan con la espinilla flexible.

Especificación

Modelo		40
Ratio de reducción		50	80	100	120
Torque nominal a una entrada de 2000 r/min	Nm	178	268	345	382
Torque nominal a una entrada de 2000 r/min	kgfm	18	27	35	39
Torque máximo admisible en el arranque y en la parada	Nm	523	675	738	802
Torque máximo admisible en el arranque y en la parada	kgfm	53	69	75	82
Valor máximo admisible para el par de carga promedio	Nm	255	369	484	586
Valor máximo admisible para el par de carga promedio	kgfm	26	38	49	60
Torque momentáneo máximo permitido	Nm	892	1270	1400	1530
Torque momentáneo máximo permitido	kgfm	91	130	143	156
Velocidad de rotación máxima de entrada permitida (grease)	r/min	4000
Velocidad de rotación media admisible de entrada (grasa)	r/min	3000
Reacción	Arco Sec	≤ 20 años
Peso	En kilos	7.2
Vida útil del diseño	Horario	15000

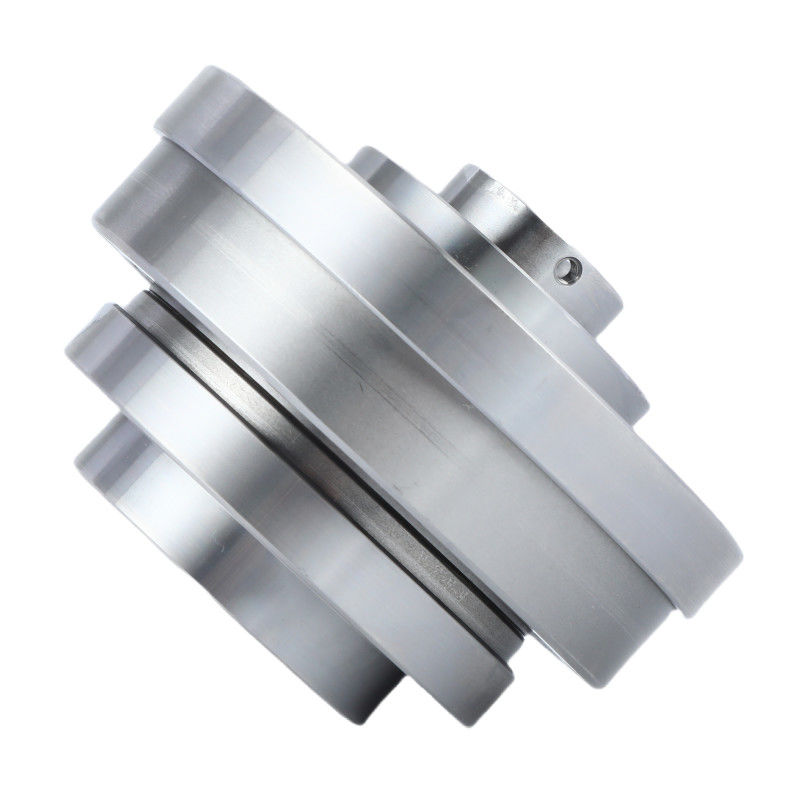

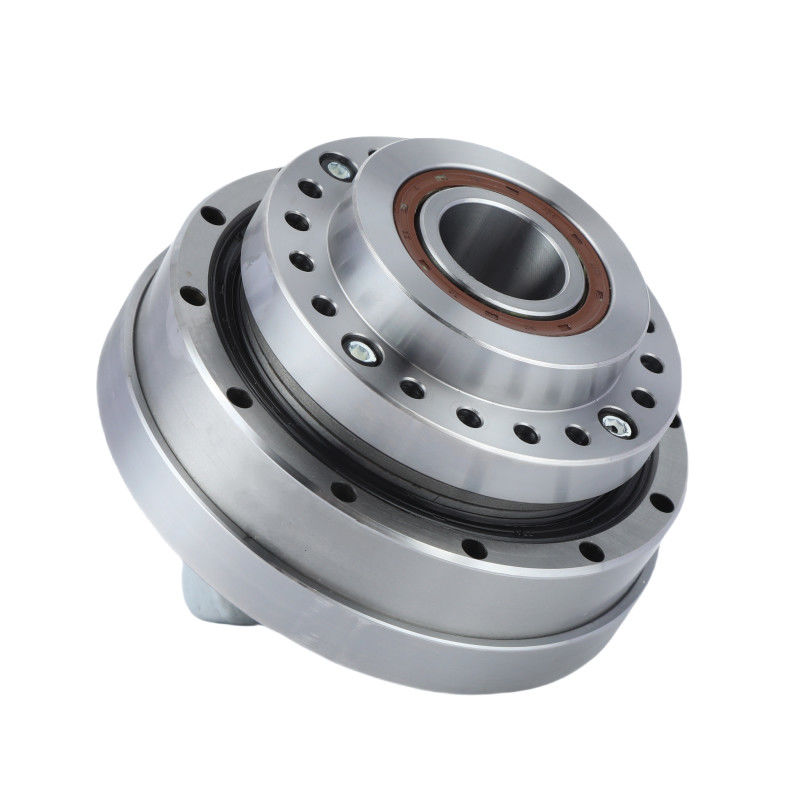

Gran caja de engranajes de reducción armónica hueca Reducción de onda de tensión 7.2kg 1

Imágenes detalladas

	Las características clave de las unidades de engranaje armónico LHT - III modelo 40
	Producto	Reducción de las ondas de deformación modelo 40
	Componentes	Generador de ondas, línea flexible, línea circular
	Ratio de reducción	50:1, 80:1, 100:1, 120:1
	Reacción	Menos de 20 segundos de arco
	Velocidad media de entrada	Se aplicarán las siguientes medidas:
	Velocidad máxima de entrada	3500 r/min.
	La vida diseñada	15000 horas
	Modelo	40
	Peso	7.2 kg
	Garantización	1 año

Aplicaciones


Robot industrial	Robot humanoide	Dispositivos médicos	Sistema de fabricación
