Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
El número de la línea LHT-32-XX-U-III
Reducción de la onda de tensión de la unidad armónica de baja reacción
Descripción del producto
Los engranajes de onda de deformación (también conocidos como engranajes armónicos) son un tipo de sistema de engranajes mecánicos que utilizan un spline flexible con dientes externos,que está deformado por un tapón elíptico giratorio para engancharse con los dientes de engranaje internos de un spline exterior.
El engranaje de onda de deformación se usa comúnmente en robótica y aeroespacial.
|
Los motores armónicos consisten en tres componentes principales
|
Cuadro de parámetros
| Modelo | 32 | |||||
| Ratio de reducción | 50 | 80 | 100 | 120 | ||
| Torque nominal a una entrada de 2000 r/min | Nm | 99 | 153 | 178 | 178 | |
| kgfm | 10 | 16 | 18 | 18 | ||
| Torque máximo admisible en el arranque y en la parada | Nm | 281 | 395 | 433 | 459 | |
| kgfm | 29 | 40 | 44 | 47 | ||
| Valor máximo admisible para el par de carga promedio | Nm | 140 | 217 | 281 | 281 | |
| kgfm | 14 | 22 | 29 | 29 | ||
| Torque momentáneo máximo permitido | Nm | 497 | 738 | 841 | 892 | |
| kgfm | 51 | 75 | 86 | 91 | ||
| Velocidad de rotación máxima admisible - ¿ Qué es eso? |
r/min | 4800 | ||||
| Velocidad de rotación media admisible de entrada - ¿ Qué es eso? |
r/min | 3500 | ||||
| Reacción | Arco Sec | ≤ 20 años | ||||
| Peso | En kilos | 4.2 | ||||
| Vida útil del diseño | Horario | 15000 | ||||

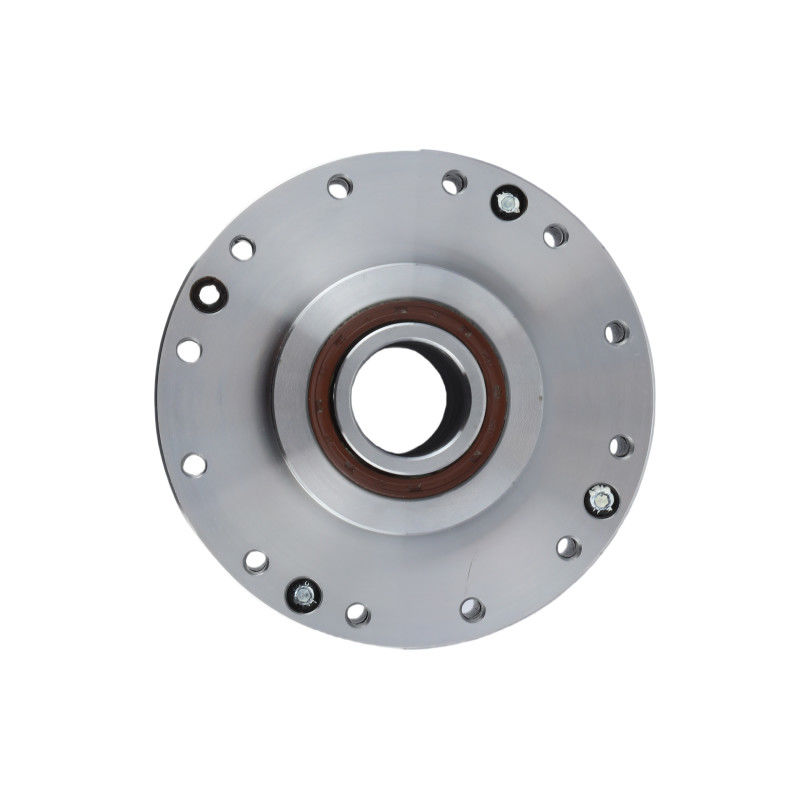

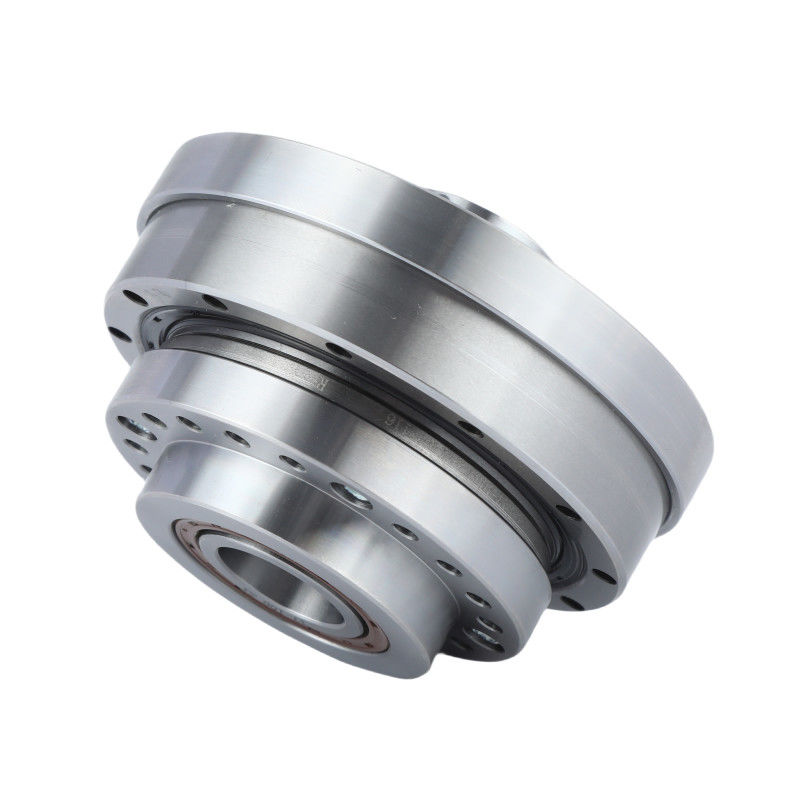

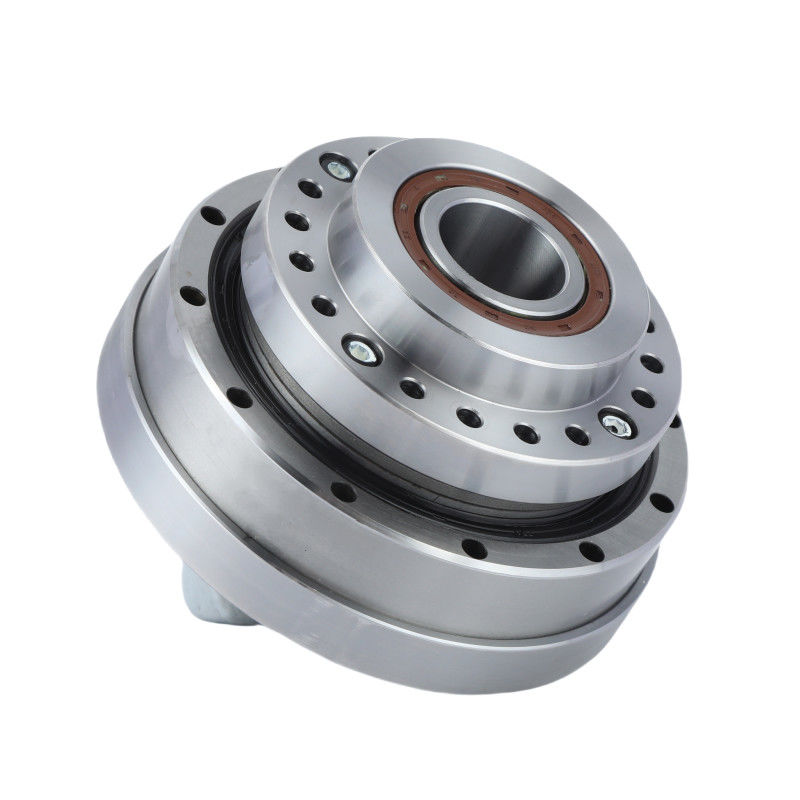

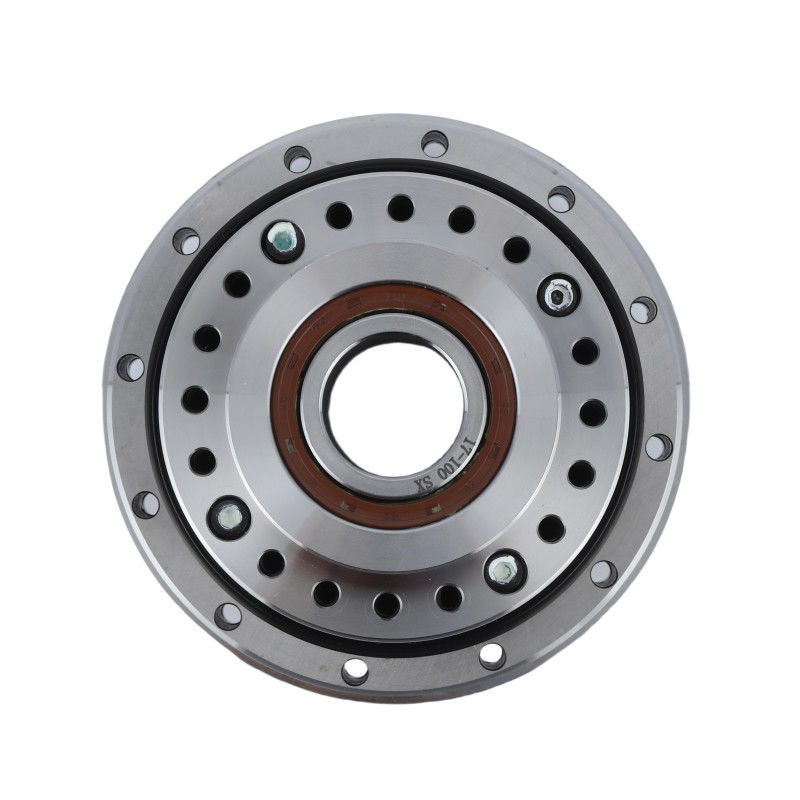

Imágenes detalladas
|
Las características clave de las unidades de engranaje armónico LHT - III modelo 32 | |||
| Producto | Modelo 32 Reducción de las ondas de deformación | |||
|
Componentes
|
Generador de ondas, línea flexible, línea circular | |||
|
Ratio de reducción
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reacción
|
Menos de 20 segundos de arco | |||
|
Velocidad media de entrada
|
4800 r/min | |||
|
Velocidad máxima de entrada
|
3500 r/min. | |||
|
La vida diseñada
|
15000 horas | |||
|
Modelo
|
32 | |||
|
Peso
|
4.2 kg | |||
| Garantización | 1 año | |||
Aplicaciones
|
|
|
| Robots industriales | Dispositivos médicos | Sistemas de fabricación |
