En casa > productos > Impulsión armónica >

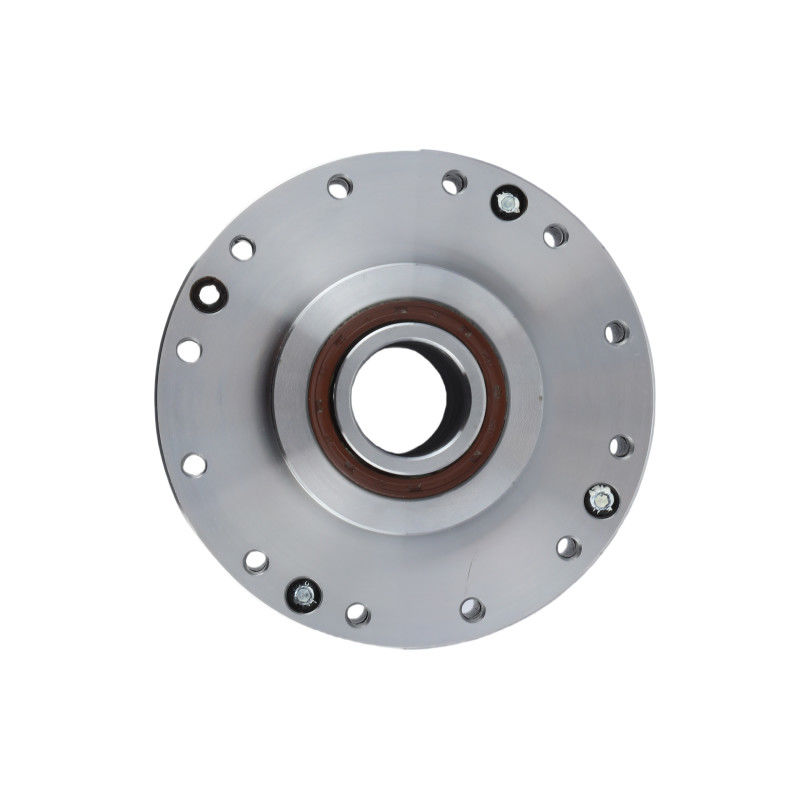

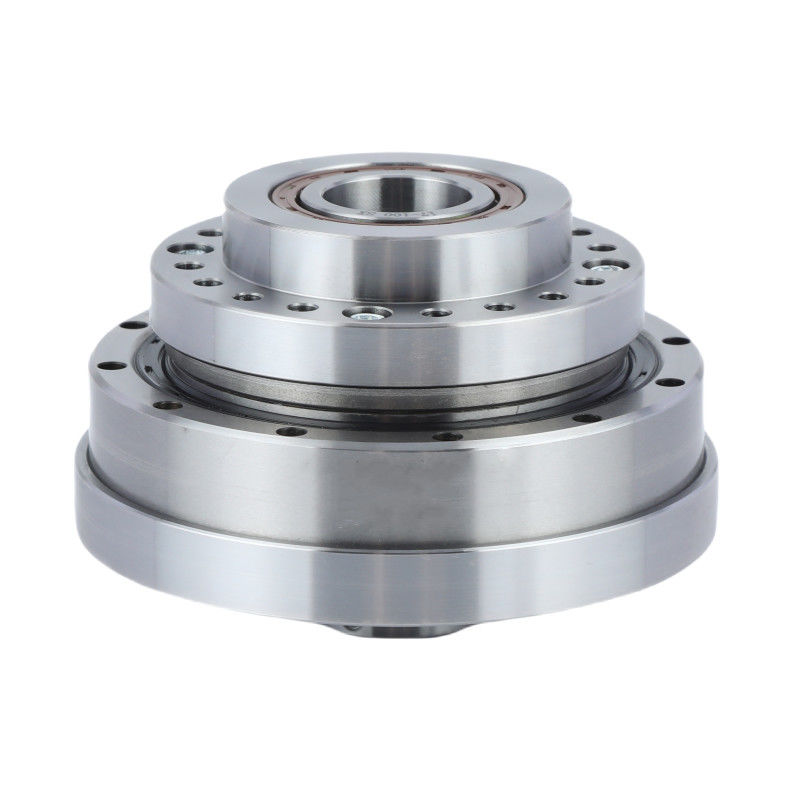

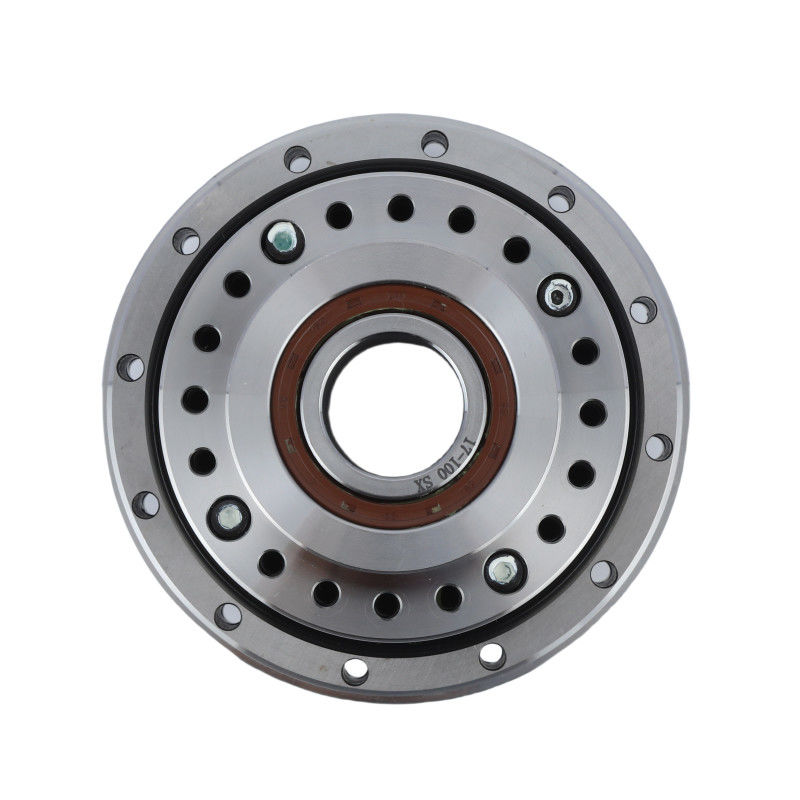

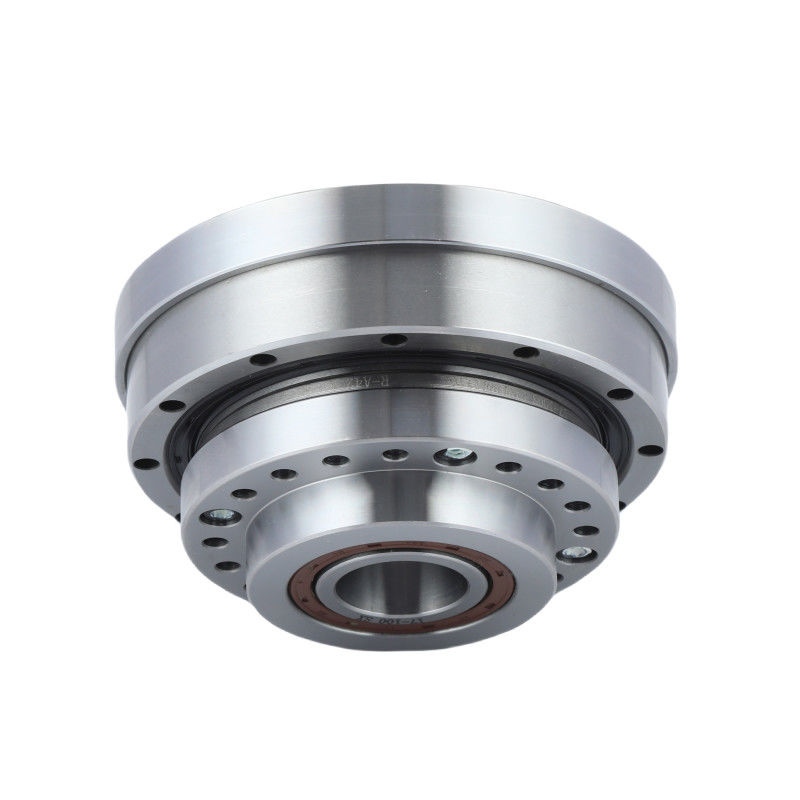

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión

Reducción de accionamiento armónico pequeño

Dispositivo de transmisión armónica pequeña Flexspline

Equipo de oleaje de tracción armónica flexspline

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán a los vehíc

Contacta con nosotros
Solicitar una cita
Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión
Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión
Detalles del producto
Producto:
Reducción de armonía del modelo 25
Componentes:
Generador de ondas, línea flexible, línea circular
Ratio de reducción:
50:1, 80:1, 100:1, 120:1
Reacción:
≤ 20 segundos de arco
Velocidad máxima de entrada:
5600 r/min
Velocidad media de entrada:
3500 r/min.
La vida diseñada:
10 000 horas
Peso:
2.02kg
Aplicación:
Robótica, aeroespacial, equipo médico, automatización industrial, óptica y fotónica
Garantización:
1 año
Condiciones de pago y envío
Cantidad de orden mínima
1 conjunto
Precio
To Be Negotiated
Detalles de empaquetado
Caja de cartón
Tiempo de entrega
3 a 4 semanas
Condiciones de pago
T/T
Capacidad de la fuente
20000 juegos por mes
Productos relacionados
Un buen precio. Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción en línea

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio
Un buen precio. Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero en línea

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio
Un buen precio. Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero en línea

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio
Un buen precio. Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje en línea

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio
Contacta con nosotros
Contacta ahora
Descripción del producto

Reducción de ondas de tensión de baja reacción

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 0

Descripción del producto

Una transmisión armónica es libre de reacciones adversas con una alta proporción de reducción de velocidad por diseño.

Los accionamientos armónicos son parte integral de las aplicaciones que exigen una alta precisión, un torque alto y un diseño compacto.Su principio de funcionamiento único y sus ventajas los hacen adecuados para una amplia gama de industrias, desde la robótica y la aeroespacial hasta los dispositivos médicos y la automatización industrial.Los accionamientos armónicos contribuyen significativamente al rendimiento y la eficiencia de los sistemas tecnológicos modernos.

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 1

Operación

Cuando el generador de ondas gira, deforma el flexspline, haciendo que sus dientes externos se enganchen con los dientes internos del spline circular en dos puntos opuestos.

A medida que el generador de ondas continúa girando, los puntos de compromiso se mueven alrededor de la circunferencia, haciendo que la línea de flexibilidad gire.

El flexspline tiene menos dientes que el spline circular,Así que una rotación completa del generador de ondas da como resultado la línea de flexión girando por la diferencia en el número de dientes entre las dos líneas de flexión, logrando una elevada proporción de reducción.

Especificación

Modelo 25
Ratio de reducción 50 80 100 120
Torque nominal a una entrada de 2000 r/min Nm 51 82 87 87
kgfm 5.2 8.4 8.9 8.9
Torque máximo admisible en el arranque y en la parada Nm 127 178 204 217
kgfm 13 18 21 22
Valor máximo admisible para el par de carga promedio Nm 72 113 140 140
kgfm 7.3 12 14 14
Torque momentáneo máximo permitido Nm 242 332 369 395
kgfm 25 34 38 40
Velocidad de rotación máxima admisible
- ¿ Qué es eso?		 r/min 5600
Velocidad de rotación media admisible de entrada
- ¿ Qué es eso?		 r/min 3500
Reacción Arco Sec ≤ 20 años
Peso En kilos 2.02
Vida útil del diseño Horario 15000

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 2

Imágenes detalladas

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 3

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 4

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 5

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 6 Las características clave de las unidades de engranaje armónico LHT - III modelo 25
Producto Modelo 25 Reducción de las ondas de deformación
Componentes
 Generador de ondas, línea flexible, línea circular
Ratio de reducción
 50:1, 80:1, 100:1, 120:1
Reacción
 Menos de 20 segundos de arco
Velocidad media de entrada
 5600 r/min
Velocidad máxima de entrada
 3500 r/min.
La vida diseñada
 15000 horas
Modelo
 25
Peso
 1.32kg
Garantización 1 año

Aplicaciones

Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 7   Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 8   Baja reacción de retroceso Flexspline Dispositivo armónico pequeño Reducidor de engranajes de onda de tensión 9
Robots industriales Robots humanoides Máquinas de CNC
