Name: ODM Reducción de velocidad armónica Generador de ondas de accionamiento para robots humanoides
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Las condiciones de los vehículos de transporte de pasajeros
Availability: InStock

En casa > productos > Impulsión armónica >

ODM Reducción de velocidad armónica Generador de ondas de accionamiento para robots humanoides

Reducción de velocidad armónica ODM

Robots humanoides reductor de velocidad armónico

Generador de ondas de accionamiento armónico ODM

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los vehículos de transporte de pasajeros

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Reducción de armonía del modelo 20

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1

Reacción:

≤ 20 segundos de arco

Velocidad máxima de entrada:

6500 r/min

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

15000 horas

Peso:

1.32kg

Aplicación:

Robótica, Aeroespacial, Equipo médico

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Los cambios de velocidad de las máquinas de la serie LHT-III

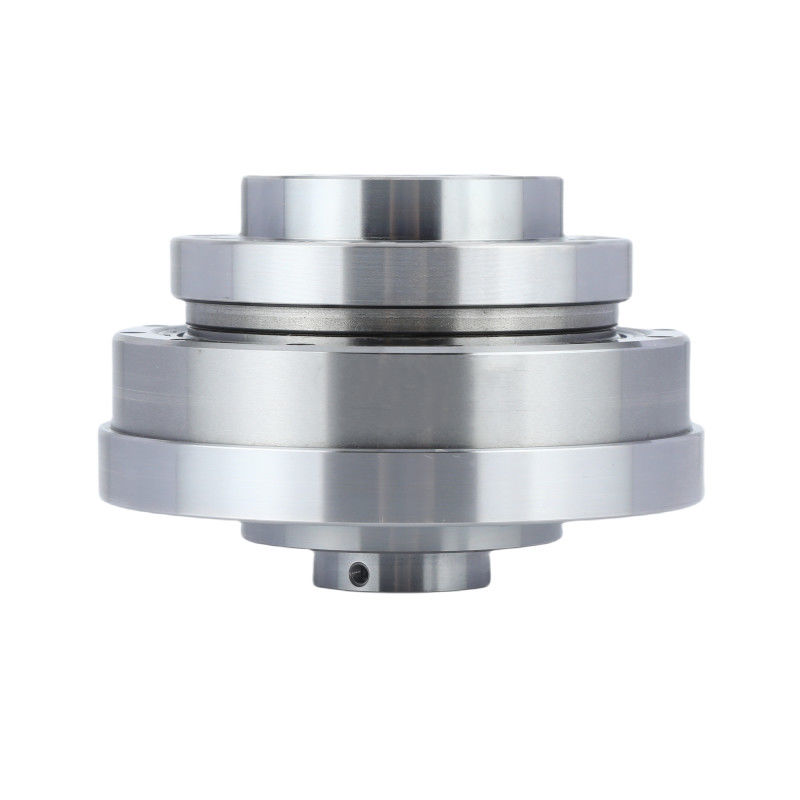

ODM Reducción de velocidad armónica Generador de ondas de accionamiento para robots humanoides 0

Descripción del producto

Una transmisión armónica es libre de reacciones adversas con una alta proporción de reducción de velocidad por diseño.

El eje base gira el generador de ondas de deformación, que es elíptico con rodamientos alrededor de la circunferencia.

Con principios de funcionamiento y construcción que maximizan el par de salida y minimizan el tamaño y el peso,

Los engranajes armónicos ofrecen ventajas tales como altas tasas de reducción en una sola etapa, cero retroceso y alta precisión que no pueden ser igualadas por los trenes de engranajes convencionales.

Características

1Alta precisión y repetibilidad: esencial para aplicaciones que requieren un posicionamiento y control exactos.

2Tamaño compacto: ahorra espacio, permitiendo diseños más compactos y ligeros.

3. Alta relación de par a peso: proporciona un gran par de salida sin peso significativo.

4Bajo desgaste y larga vida útil: debido al contacto de rodadura de los dientes, lo que minimiza el desgaste y prolonga la vida útil de la unidad.

5Funcionamiento suave: proporciona un movimiento suave y constante, ideal para tareas delicadas.

Especificación

Modelo		20
Ratio de reducción		50	80	100
Torque nominal a una entrada de 2000 r/min	Nm	17	24	28
Torque máximo admisible en el arranque y en la parada	Nm	39	51	57
Valor máximo admisible para el par de carga promedio	Nm	24	33	34
Torque momentáneo máximo permitido	Nm	69	89	95
Velocidad de rotación máxima admisible	r/min	6500
Velocidad de rotación media admisible de entrada	r/min	3500
Reacción	Arco Sec	≤ 20 años
Peso	En kilos	1.32
Vida útil del diseño	Horario	9000	10000	10000

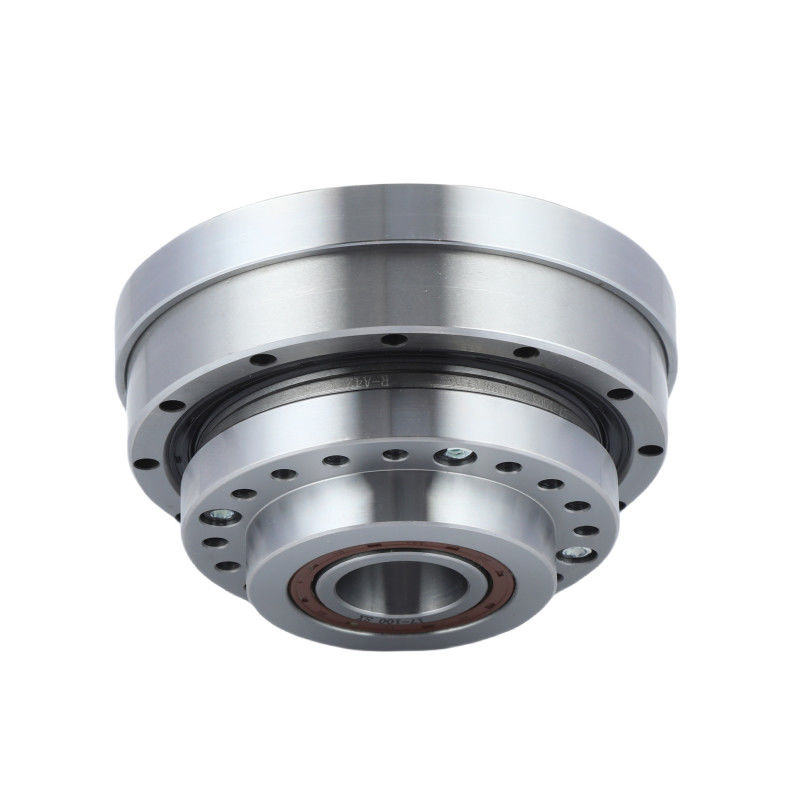

ODM Reducción de velocidad armónica Generador de ondas de accionamiento para robots humanoides 2

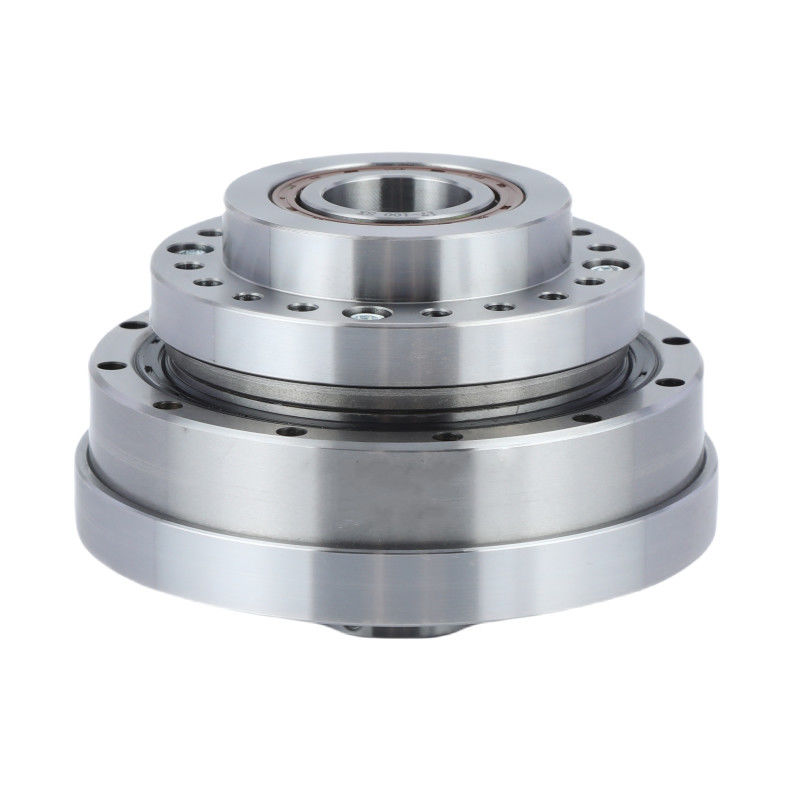

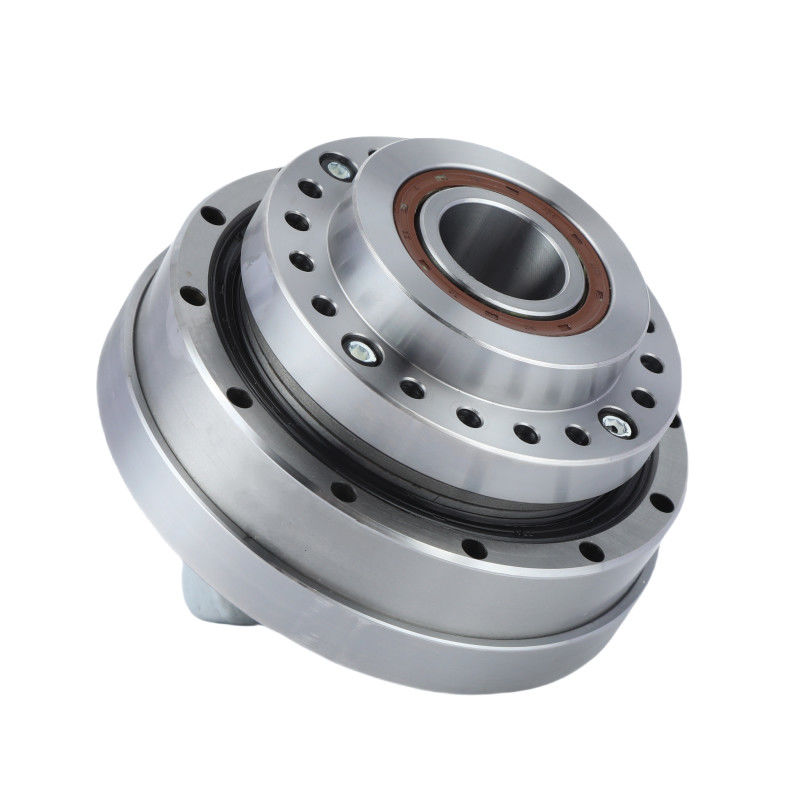

Imágenes detalladas

	Las características clave de las unidades de engranaje armónico LHT - III modelo 20
	Producto	Motor armónico modelo 20
	Componentes	Generador de ondas, línea flexible, línea circular
	Ratio de reducción	50:1, 80:1, 100:1
	Reacción	Menos de 20 segundos de arco
	Velocidad media de entrada	6500 r/min
	Velocidad máxima de entrada	3500 r/min.
	La vida diseñada	15000 horas
	Modelo	20
	Peso	1.32kg
	Garantización	1 año

Aplicaciones


Máquinas ópticas	Impresión 3D y fabricación de papel	Sistemas de fabricación
