Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad comp
Caja de engranajes de reducción armónica ligera
Descripción del producto
El engranaje de onda de deformación (también conocido como engranaje de accionamiento armónico) es un tipo de sistema de engranajes mecánicos que utiliza un spline flexible con dientes externos,que está deformado por un tapón elíptico giratorio para engancharse con los dientes de engranaje internos de un spline externo. Círculo exterior: línea circular (fija)
El funcionamiento básico de las cajas de engranajes de onda de tensión / armónica depende de la interacción entre tres componentes principales: el generador de onda, la línea flexible y la línea circular.Cada uno juega un papel crucial en la conversión de torque de entrada en el movimiento de salida preciso, diferenciando estas cajas de cambios en términos de eficiencia y precisión.
Los sistemas de accionamiento armónico son útiles para aumentar el par de salida en engranajes utilizados en fresado, en fabricación y en máquinas que utilizan brazos robóticos.
Cuadro de parámetros
| Modelo | 40 | |||||
| Ratio de reducción | 50 | 80 | 100 | 120 | ||
| Torque nominal a una entrada de 2000 r/min | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| Torque máximo admisible en el arranque y en la parada | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| Valor máximo admisible para el par de carga promedio | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| Torque momentáneo máximo permitido | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| Velocidad de rotación máxima admisible - ¿ Qué es eso? |
r/min | 4000 | ||||
| Velocidad de rotación media admisible de entrada - ¿ Qué es eso? |
r/min | 3000 | ||||
| Reacción | Arco Sec | ≤ 20 años | ||||
| Peso | En kg | 4.4 | ||||
| Vida útil del diseño | Horario | 10000 | 15000 | 15000 | 15000 | |

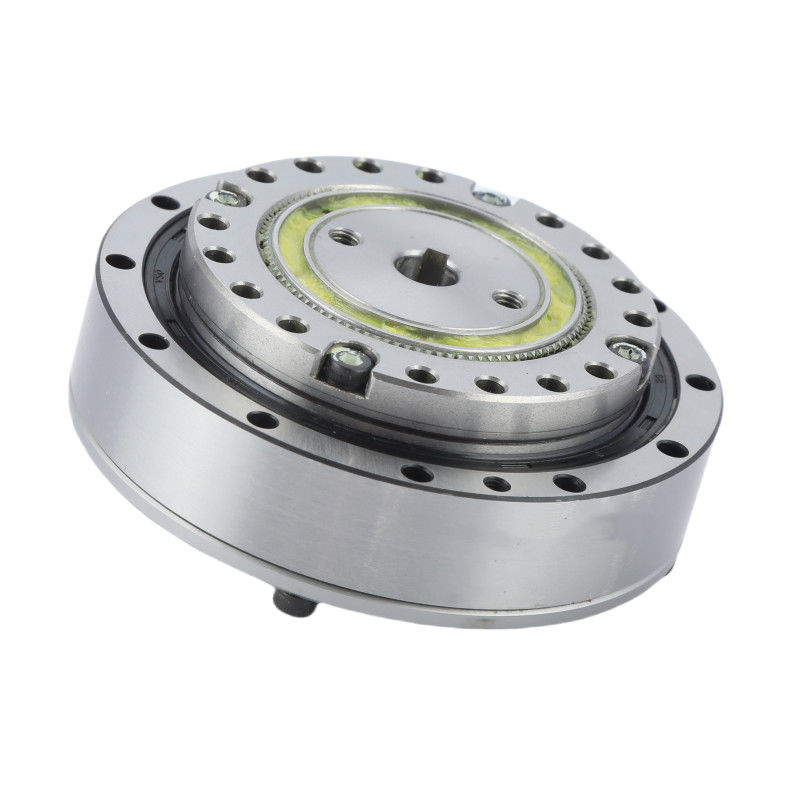

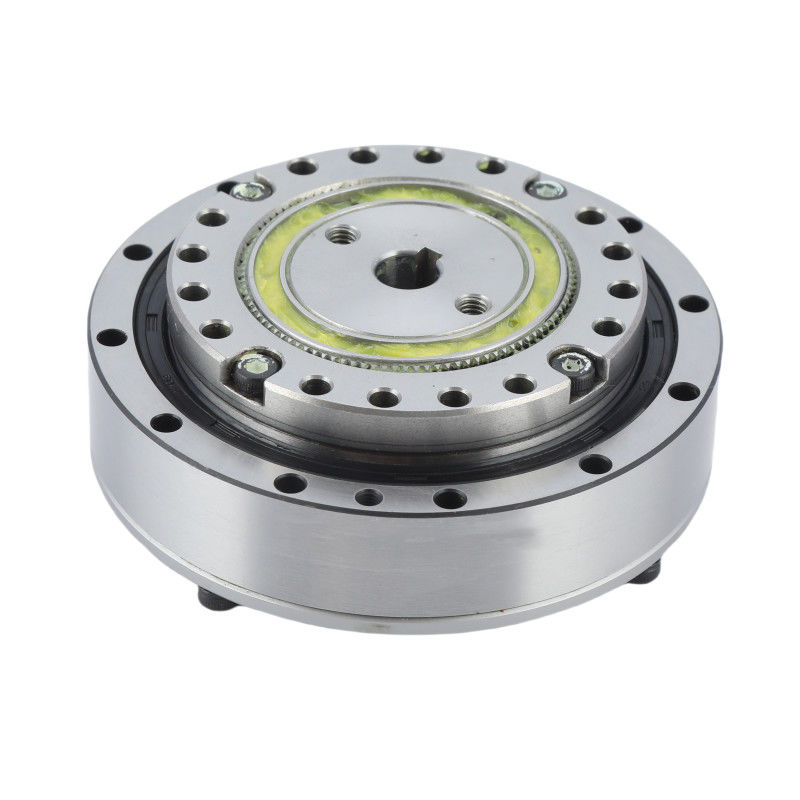

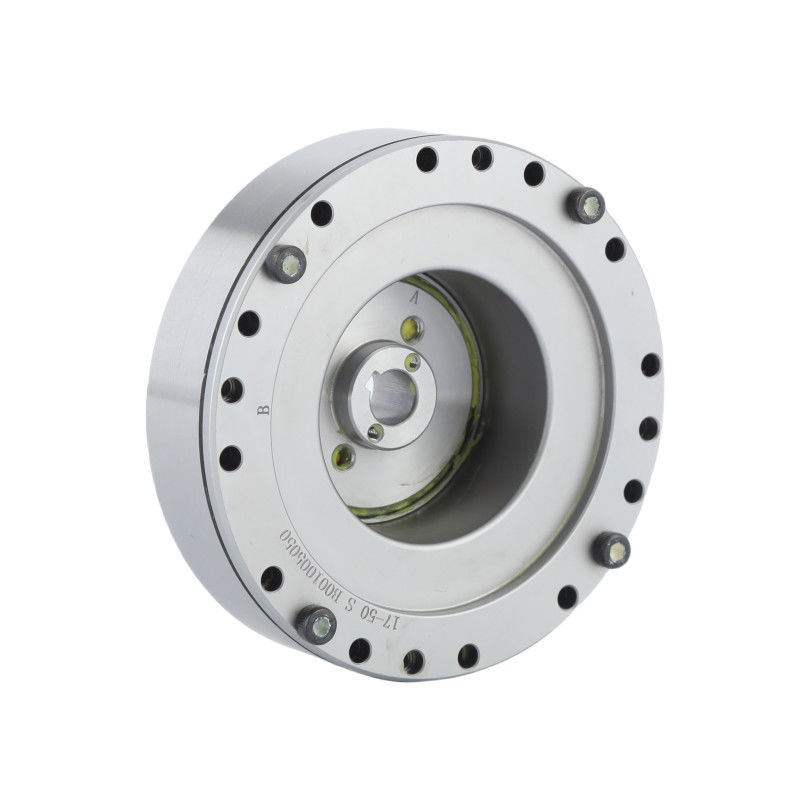

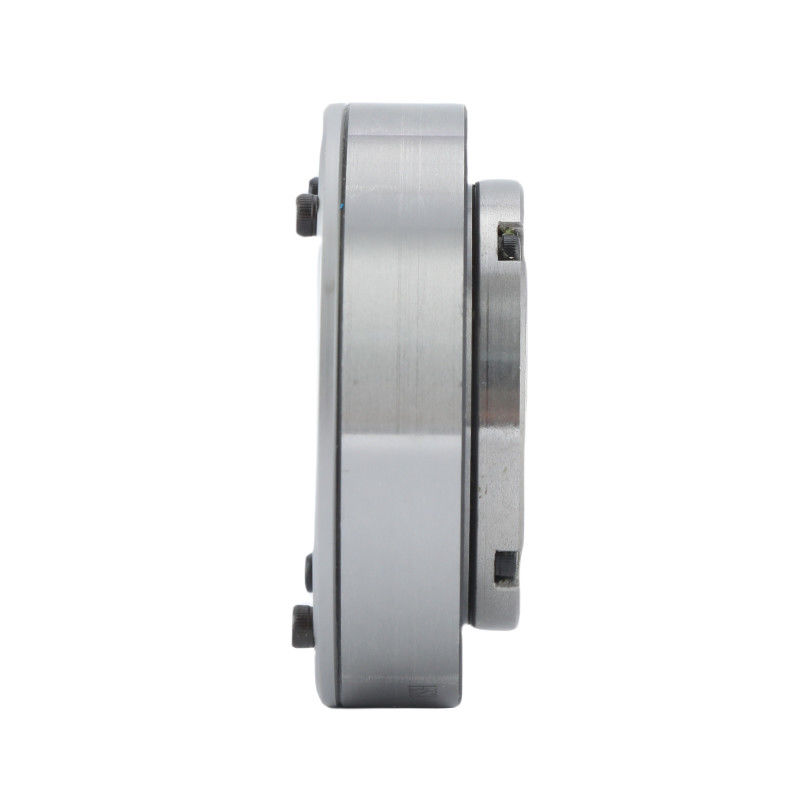

Imágenes detalladas
|
Los atributos clave de las unidades de engranaje armónico LHT - I modelo 40 | |||
| Producto | Motor armónico modelo 40 | |||
|
Componentes
|
Generador de ondas, línea flexible, línea circular | |||
|
Ratio de reducción
|
50:1, 80:1, 100:1, 120:1 | |||
|
Reacción
|
Menos de 20 segundos de arco | |||
|
Velocidad media de entrada
|
Se aplicarán las siguientes medidas: | |||
|
Velocidad máxima de entrada
|
Se aplicarán las siguientes medidas: | |||
|
La vida diseñada
|
15000 horas | |||
|
Modelo
|
40 | |||
|
Peso
|
4.4 kg | |||
| Garantización | 1 año | |||
Aplicaciones
|
|
|
| Robot humanoide | Máquinas de CNC | Sistemas de fabricación |
