Name: Dispositivo de reducción de oleaje de tensión de alta precisión para máquinas CNC
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: El número de pasajeros de la LHT-20-XX-U-I
Availability: InStock

En casa > productos > Impulsión armónica >

Dispositivo de reducción de oleaje de tensión de alta precisión para máquinas CNC

Accionamiento de ondas de deformación CNC

Mecánica de máquinas CNC

Dispositivo armónico CNC pequeño

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

El número de pasajeros de la LHT-20-XX-U-I

Contacta con nosotros

Solicitar una cita

Dispositivo de reducción de oleaje de tensión de alta precisión para máquinas CNC

Detalles del producto

Producto:

LHT - I Modelo 20 Reducidor armónico

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1, 120:1

Reacción:

≤ 20 segundos de arco

Velocidad máxima de entrada:

6500 r/min

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

15000 horas

Peso:

0.72kg

Aplicación:

Robótica, Aeroespacial, Dispositivos médicos, Máquinas CNC

Manera de la conexión:

Motor de transmisión directa

Características:

Relaciones de engranajes altas, cero retroceso, alta capacidad de par, compacto y ligero

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

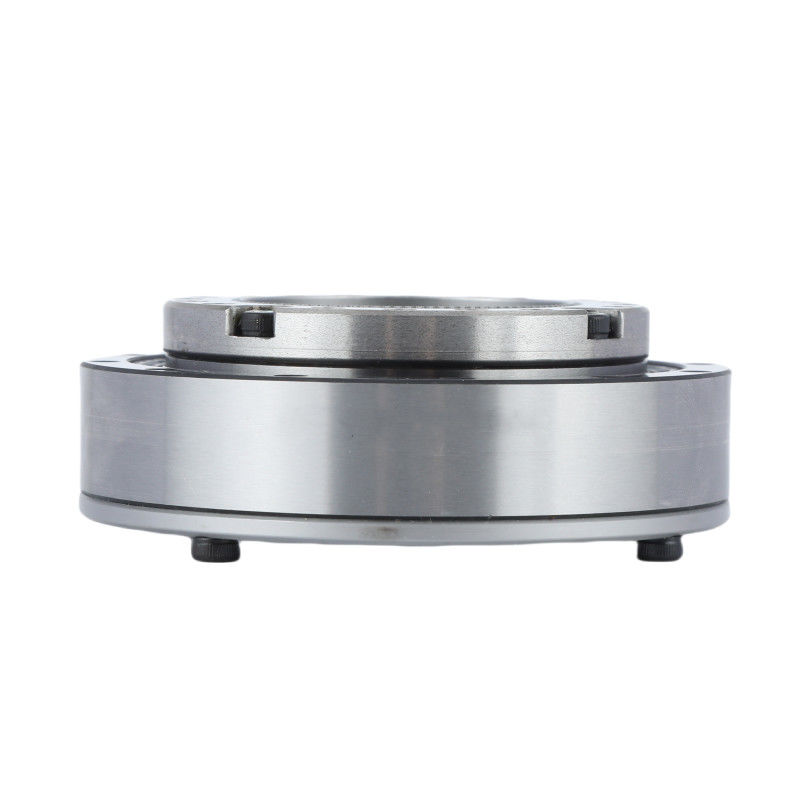

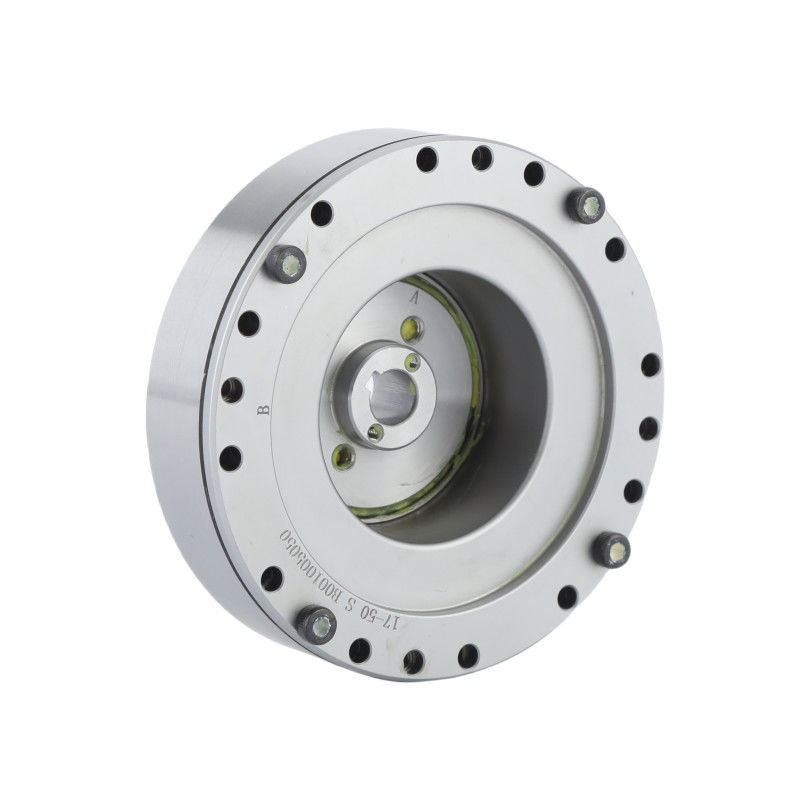

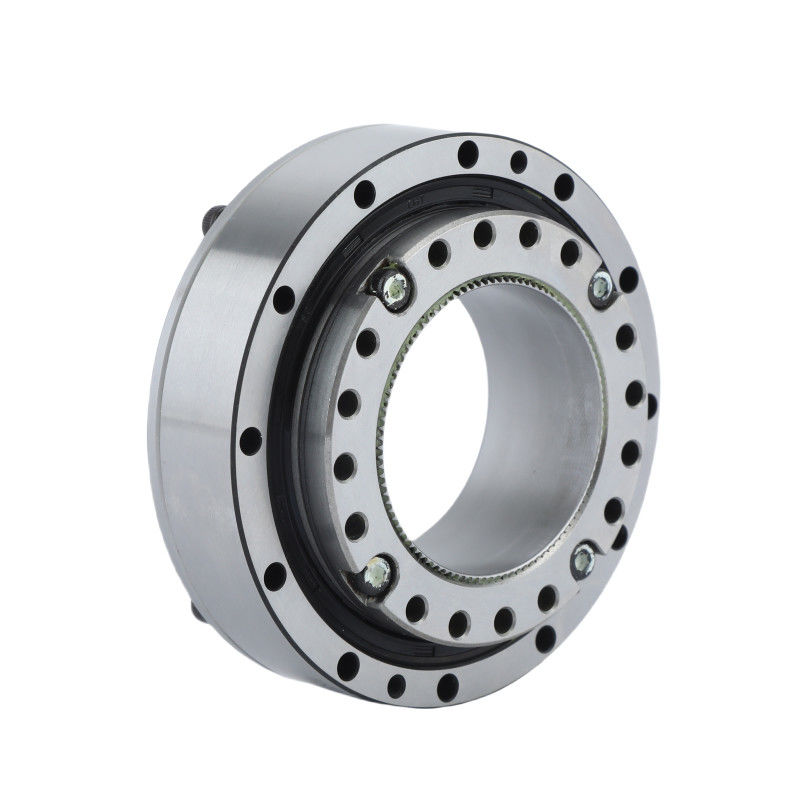

Dispositivo de reducción de oleaje de tensión de alta precisión para máquinas CNC 0

Relaciones de alta velocidad

Relaciones alcanzables: los accionamientos armónicos pueden lograr relaciones de reducción de engranajes muy altas en una sola etapa, lo que es difícil para otros tipos de engranajes.

No hay reacción.

Baja reacción: los accionamientos armónicos ofrecen una reacción extremadamente baja a cero, mejorando la precisión y la repetibilidad del posicionamiento, lo que es esencial en aplicaciones de precisión como la robótica y la maquinaria CNC.

Capacidad de torsión alta

Transmisión de par: A pesar de su tamaño compacto, los accionamientos armónicos pueden transmitir un par alto. Esto se debe a la gran cantidad de dientes en contacto entre el flexspline y el spline circular.

Modelo		20
Ratio de reducción		50	80	100	120	160
Torque nominal a una entrada de 2000 r/min	Nm	25	34	40	40	40
Torque nominal a una entrada de 2000 r/min	kgfm	2.5	3.5	4.1	4.1	4.1
Torque máximo admisible en el arranque y en la parada	Nm	56	74	82	87	92
Torque máximo admisible en el arranque y en la parada	kgfm	5.7	7.5	8.4	8.9	9.4
Valor máximo admisible para el par de carga promedio	Nm	34	47	49	49	49
Valor máximo admisible para el par de carga promedio	kgfm	3.5	4.8	5	5	5
Torque momentáneo máximo permitido	Nm	98	127	147	147	147
Torque momentáneo máximo permitido	kgfm	10	13	15	15	15
Velocidad de rotación máxima admisible - ¿ Qué es eso?	r/min	6500
Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	r/min	3500
Reacción	Arco Sec	≤ 20 años
Peso	En kg	0.72
Vida útil del diseño	Horario	10000	15000	15000	15000	15000

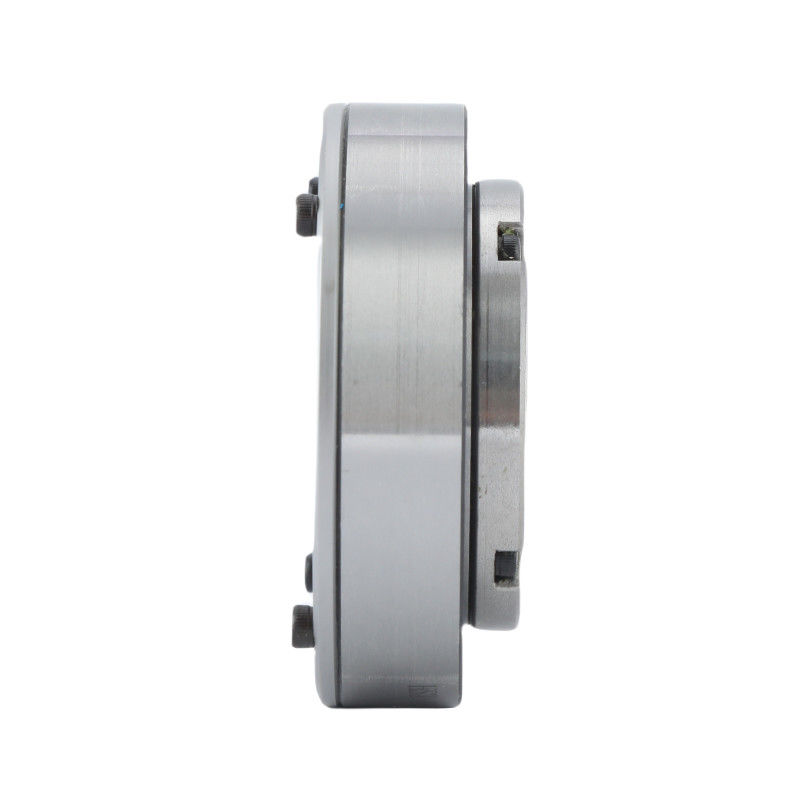

Dispositivo de reducción de oleaje de tensión de alta precisión para máquinas CNC 5

	Atributos clave de las unidades de engranaje armónico LHT - I modelo 20
	Producto	Motor armónico modelo 20
	Componentes	Generador de ondas, línea flexible, línea circular
	Ratio de reducción	50:1, 80:1, 100:1, 120:1
	Reacción	Menos de 20 segundos de arco
	Velocidad media de entrada	6500 r/min
	Velocidad máxima de entrada	3500 r/min.
	La vida diseñada	15000 horas
	Modelo	20
	Peso	0.72 kg
	Garantización	1 año
