En casa > productos > Impulsión armónica >
Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min

El motor armónico del generador de ondas de 8500 r/min

generador de ondas con transmisión armónica

Reducción de la caja de engranajes armónica

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los certificados deberán ser las siguientes:

Contacta con nosotros
Solicitar una cita
Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min
Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min
Detalles del producto
Producto:
Modelo 14 Reducidor armónico
Componentes:
Generador de ondas, línea flexible, línea circular
Ratio de reducción:
50:1, 80:1, 100:1, 120:1
Reacción:
≤ 20 segundos de arco
Velocidad máxima de entrada:
8500 R/min
La vida diseñada:
15000 horas
Peso:
0.7 kg
Aplicación:
Robótica, Aeroespacial, Equipo médico
Garantización:
1 año
Condiciones de pago y envío
Cantidad de orden mínima
1 conjunto
Precio
To Be Negotiated
Detalles de empaquetado
Caja de cartón
Tiempo de entrega
3 a 4 semanas
Condiciones de pago
T/T
Capacidad de la fuente
20000 juegos por mes
Productos relacionados
Un buen precio. Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción en línea

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio
Un buen precio. Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero en línea

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio
Un buen precio. Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero en línea

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio
Un buen precio. Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje en línea

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio
Contacta con nosotros
Contacta ahora
Descripción del producto

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades

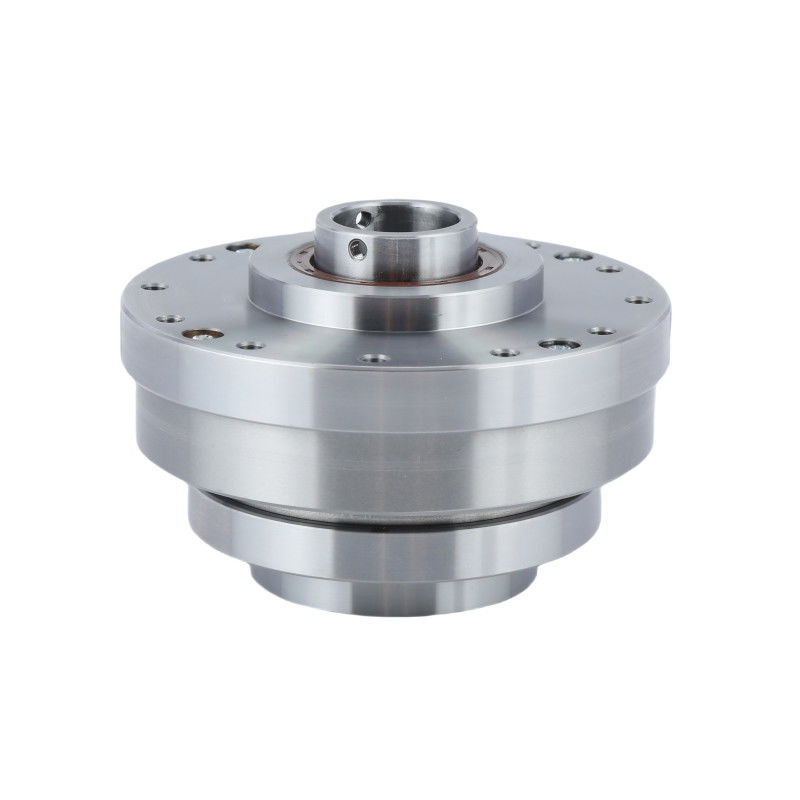

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 0

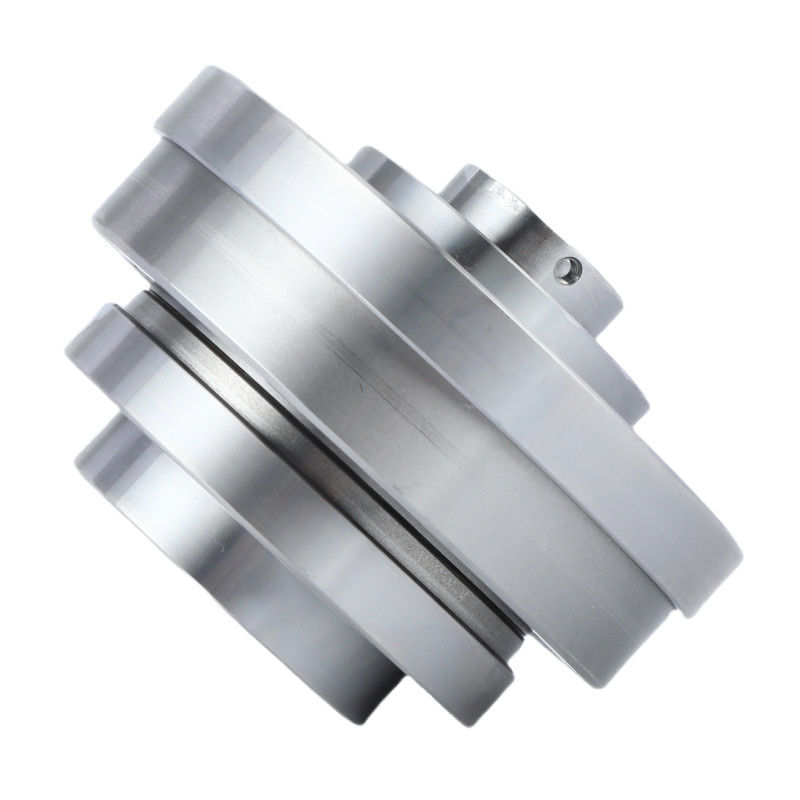

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 1

Accionamiento armónico

Es un tipo de mecanismo de engranajes utilizado para el control de movimiento de alta precisión.

Características

  • Alta precisiónEl diseño reduce la reacción, permitiendo un control de movimiento muy preciso.
  • Tamaño compactoProporciona altos índices de reducción en un paquete relativamente pequeño y ligero.
  • Capacidad de torsión altaPuede manejar cargas significativas debido a la distribución de la fuerza entre muchos dientes.

Cuadro de parámetros nominales

Modelo 14
Ratio de reducción 50 80 100 120
Torque nominal a una entrada de 2000 r/min Nm 5.4 7.8 7.8 7.8
kgfm 0.55 0.8 0.8 0.8
Torque máximo admisible en el arranque y en la parada Nm 18 23 28 28
kgfm 1.8 2.4 2.9 2.9
Valor máximo admisible para el par de carga promedio Nm 6.9 11 11 11
kgfm 0.7 1.1 1.1 1.1
Torque momentáneo máximo permitido Nm 35 47 54 54
kgfm 3.6 4.8 5.5 5.5
Velocidad de rotación máxima admisible
- ¿ Qué es eso?		 r/min 8500
Velocidad de rotación media admisible de entrada
- ¿ Qué es eso?		 r/min 3500
Reacción Arco Sec ≤ 20 años
Peso En kg 0.7
Vida útil del diseño Horario 10000 15000 15000 15000

Imágenes detalladas

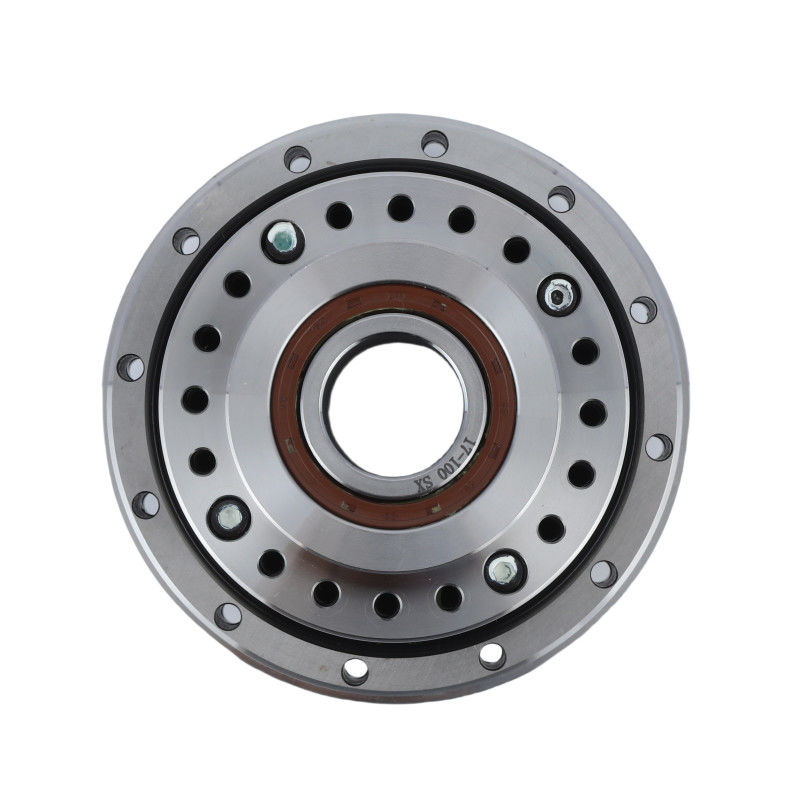

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 2

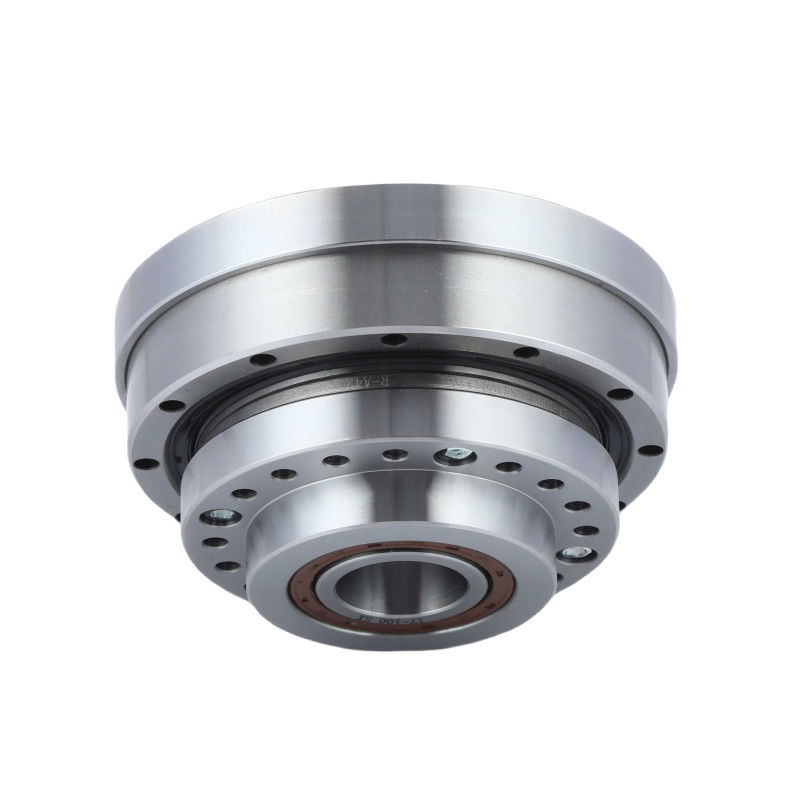

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 3

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 4

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 5 Las características clave de las unidades de engranaje armónico LHT - III modelo 14
Producto Modelo 14 Dispositivo armónico
Componentes
 Generador de ondas, línea flexible, línea circular
Ratio de reducción
 50:1, 80:1, 100:1, 120:1
Reacción
 Menos de 20 segundos de arco
Velocidad media de entrada
 8500 r/min
Velocidad máxima de entrada
 3500 r/min.
La vida diseñada
 15000 horas
Modelo
 14
Peso
 0.7 kg
Garantización 1 año

Aplicación

Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 6   Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 7   Generador de ondas de deformación, accionamiento armónico, reductor de velocidades 8500 r/min 8
Robots industriales Máquinas de CNC Aeronáutica
