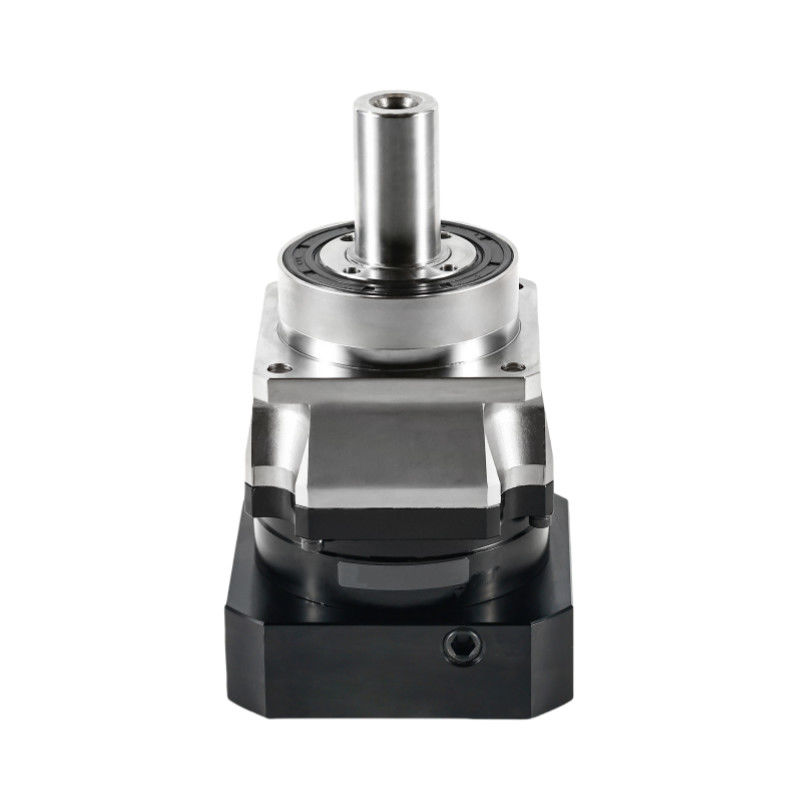

Name: Caja de engranajes montada en el eje del reductor de engranajes planetarios en línea industrial
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Cajas de engranajes planetarias de la serie NE
Availability: InStock

En casa > productos > Reductor planetario >

Caja de engranajes montada en el eje del reductor de engranajes planetarios en línea industrial

Reducción de engranajes planetarios en línea industriales

Eje Reductor de engranajes planetarios en línea montado

Caja de engranajes industrial montada en eje

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Cajas de engranajes planetarias de la serie NE

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Cajas de engranajes planetarias de la serie NE

Modelo:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Ratio:

De 3 a 100

Segmento:

Doble individual

Eficiencia:

≥97%

vida útil:

20000 horas

Torque máximo de aceleración:

1.8 veces el par de salida nominal

Clase de protección:

Protección IP65

Temperatura de funcionamiento:

-10 °C a 90 °C

Reacción negativa estándar:

≤ 7 minutos de arco

Reacción ultraprecisa:

≤ 3 minutos de arco

Aplicación:

Automotriz, Automatización industrial, Robótica, Aeroespacial, Energía renovable, Dispositivos médic

Características especializadas:

Frenos y embragues integrados, diseño modular

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Vídeo

Contacta ahora

Descripción del producto

Aplicaciones

Los reductores planetarios se utilizan en una amplia gama de aplicaciones, incluyendo:

AutomóvilUtilizado en transmisiones automáticas para proporcionar una entrega de energía suave y eficiente.
Máquinas y aparatos industrialesEn varios equipos como sistemas de transportadores, mezcladores y sistemas de manipulación de materiales, donde se requiere un par elevado y fiabilidad.
Trabajo de los robotsEmpleado en articulaciones y actuadores robóticos para un control preciso y suave del movimiento.
Aeronautica y aeroespacialUtilizado en sistemas de aeronaves y naves espaciales para una transmisión de energía confiable y compacta.
Turbinas eólicasSe utiliza en las cajas de cambios de las turbinas eólicas para convertir la rotación a baja velocidad de las palas en rotación a alta velocidad para la generación de electricidad.
Impresión y embalajeEn máquinas donde el movimiento preciso y constante es esencial para una producción de alta calidad.

Especificación		Número del segmento	Ratio	Las demás:	Las demás:	En el caso de los vehículos de motor	No incluye:	No incluye:	No incluye:
Torque de salida nominal	Nm	soltero	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		el doble	15	50	120	190	320	550	1080
			16	¿Qué quieres decir?	¿Qué quieres decir?	¿Qué quieres decir?	¿Qué quieres decir?	¿Qué quieres decir?	¿Qué quieres decir?
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Inercia de rotación	En kg.cm³	soltero	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		el doble	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	¿Qué quieres decir?	¿Qué quieres decir?	¿Qué quieres decir?	¿Qué quieres decir?	¿Qué quieres decir?	¿Qué quieres decir?
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Caja de engranajes montada en el eje del reductor de engranajes planetarios en línea industrial 2

Caja de engranajes montada en el eje del reductor de engranajes planetarios en línea industrial 3

Cuadro de parámetros		Número del segmento	Ratio	Las demás:	Las demás:	En el caso de los vehículos de motor	No incluye:	No incluye:	No incluye:
Torque máximo de aceleración	Nm	1,2	1.8 veces el par de salida nominal
Torque de frenado de emergencia	Nm	1,2	3 veces el par de salida nominal
Velocidad de entrada nominal	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Velocidad de entrada nominal	rmp	2	Entre 15 y 100	5000	4000	4000	3000	3000	2000
Velocidad máxima de entrada	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Velocidad máxima de entrada	rmp	2	Entre 15 y 100	10000	8000	8000	6000	6000	4000
Reacción ultraprecisa	el arcmin	1	3 ~ 10	¿Qué quieres decir?	≤ 1 año	≤ 1 año	≤ 1 año	≤ 1 año	≤ 1 año
Reacción ultraprecisa	el arcmin	2	Entre 15 y 100	¿Qué quieres decir?	¿Qué quieres decir?	≤ 3 años	≤ 3 años	≤ 3 años	≤ 3 años
Reacción exacta	el arcmin	1	3 ~ 10	≤ 3 años	≤ 3 años	≤ 3 años	≤ 3 años	≤ 3 años	≤ 3 años
Reacción exacta	el arcmin	2	Entre 15 y 100	≤ 5 años	≤ 5 años	≤ 5 años	≤ 5 años	≤ 5 años	≤ 5 años
Reacción negativa estándar	el arcmin	1	3 ~ 10	≤ 5 años	≤ 5 años	≤ 5 años	≤ 5 años	≤ 5 años	≤ 5 años
Reacción negativa estándar	el arcmin	2	Entre 15 y 100	≤ 7 años	≤ 7 años	≤ 7 años	≤ 7 años	≤ 7 años	≤ 7 años
Rigididad orsional	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Fuerza radial máxima	No	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Fuerza axial máxima	No	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Momento de inclinación	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Vida de servicio	el tiempo	1,2	3 ~ 100	20000 horas (función continua 10000 horas)
Eficiencia	%	1	3 ~ 10	≥97%
Eficiencia	%	2	Entre 15 y 100	≥ 94%
Peso	En kg	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Peso	En kg	2	Entre 15 y 100	1.6	4.7	8.7	17.0	35.0	60.0
Temperatura de funcionamiento	°C	1,2	3 ~ 100	-10 °C a 90 °C
La lubricación		1,2	3 ~ 100	Grasa sintética
Clase de protección		1,2	3 ~ 100	Protección IP65
Posición de montaje		1,2	3 ~ 100	Cualquier dirección
Nivel de ruido (N1 = 3000 rpm, sin carga)	dB (A)	1	3 ~ 10	≤ 58 años	≤ 60 años	≤ 63 años	≤ 65 años	≤ 67 años	≤ 70 años
Nivel de ruido (N1 = 3000 rpm, sin carga)	dB (A)	2	Entre 15 y 100	≤ 58 años	≤ 60 años	≤ 63 años	≤ 65 años	≤ 67 años	≤ 70 años
