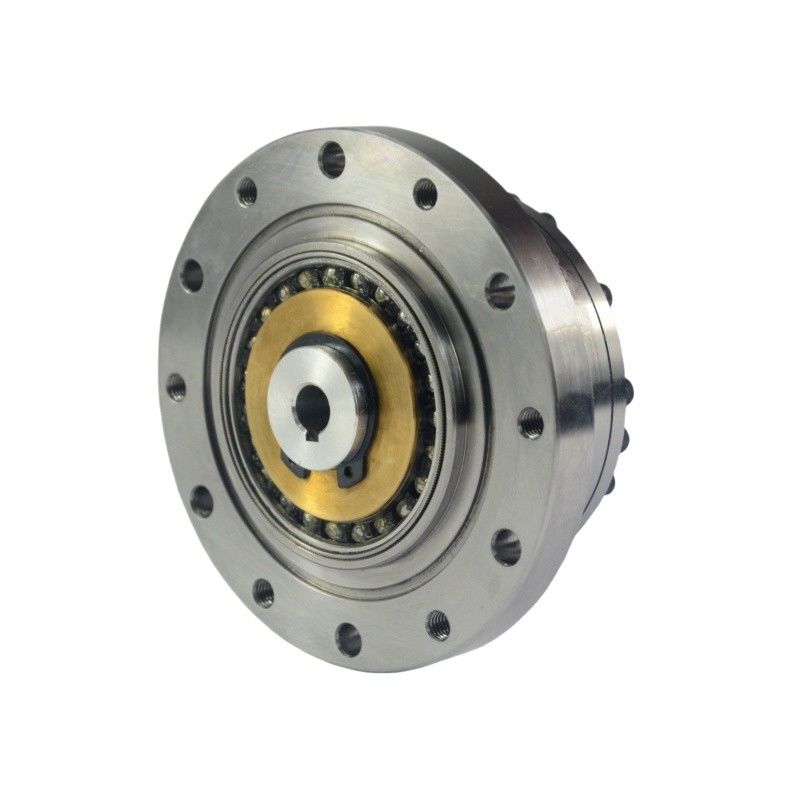

Name: Control de movimiento de la cabeza de engranaje armónico Reducción de velocidad de la onda de tensión para la robótica y el espacio aéreo
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Las condiciones de los certificados deberán ser las siguientes:
Price: Negociable USD
Availability: InStock

En casa > productos > Impulsión armónica >

Control de movimiento de la cabeza de engranaje armónico Reducción de velocidad de la onda de tensión para la robótica y el espacio aéreo

Control de movimiento cabeza de engranaje armónica

Cabeza de engranaje armónico de robótica

Reducción de velocidad armónica de robótica

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los certificados deberán ser las siguientes:

Contacta con nosotros

Solicitar una cita

Control de movimiento de la cabeza de engranaje armónico Reducción de velocidad de la onda de tensión para la robótica y el espacio aéreo

Detalles del producto

Modelo:

Producto:

Reducción de armonía del modelo 25

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1, 120:1

Reacción:

≤ 20 segundos de arco

Velocidad máxima de entrada:

5600 r/min

La vida diseñada:

15000 horas

Ventajas:

Capacidad de torsión alta, alta precisión y baja reacción de retroceso

Peso:

1.46kg

Aplicación:

Las empresas de telecomunicaciones, las empresas de telecomunicaciones, las empresas de telecomunica

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Control de movimiento de la cabeza de engranaje armónico Reducción de velocidad de la onda de tensión para la robótica y el espacio aéreo 0

Cómo funciona

A medida que el generador de ondas gira, deforma el flexspline, haciendo que los dientes del flexspline se enganchen con los dientes del spline circular en dos puntos opuestos.
Debido a que el flexspline tiene menos dientes que el spline circular, cada rotación del generador de ondas hace que el flexspline se mueva ligeramente en relación con el spline circular.
Esta diferencia en el número de dientes da como resultado una alta relación de reducción, lo que permite un control preciso del movimiento de salida con una reacción negativa mínima.

Modelo		25
Ratio de reducción		50	80	100	120
Torque nominal a una entrada de 2000 r/min	Nm	39	63	67	67
Torque nominal a una entrada de 2000 r/min	kgfm	4	6.4	6.8	6.8
Torque máximo admisible en el arranque y en la parada	Nm	98	137	157	167
Torque máximo admisible en el arranque y en la parada	kgfm	10	14	16	17
Valor máximo admisible para el par de carga promedio	Nm	55	87	108	108
Valor máximo admisible para el par de carga promedio	kgfm	5.6	8.9	11	11
Torque momentáneo máximo permitido	Nm	186	255	284	304
Torque momentáneo máximo permitido	kgfm	19	26	29	31
Velocidad de rotación máxima admisible - ¿ Qué es eso?	r/min	5600
Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	r/min	3500
Reacción	Arco Sec	≤ 10 años
Peso	En kg	1.46
Vida útil del diseño	Horario	10000	15000	15000	15000

Control de movimiento de la cabeza de engranaje armónico Reducción de velocidad de la onda de tensión para la robótica y el espacio aéreo 2

	Las características clave de las unidades de engranaje armónico LSS - II modelo 25
	Producto	Motor armónico modelo 25
	Componentes	Generador de ondas, línea flexible, línea circular
	Ratio de reducción	50:1, 80:1, 100:1, 120:1
	Reacción	Menos de 20 segundos de arco
	Velocidad media de entrada	5600 r/min
	Velocidad máxima de entrada	3500 r/min.
	La vida diseñada	15000 horas
	Modelo	25
	Peso	1.46 kg
	Garantización	1 año
