Name: Modelo 40 Acceso directo caja de engranajes armónica motor reductor de ondas de tensión
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Las condiciones de los requisitos de seguridad de los equipos de seguridad de los Estados miembros s
Availability: InStock

En casa > productos > Impulsión armónica >

Modelo 40 Acceso directo caja de engranajes armónica motor reductor de ondas de tensión

reducción de la caja de cambios armónica

Caja de cambios armónica de accionamiento directo

Motor de engranajes armónicos de accionamiento directo

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los requisitos de seguridad de los equipos de seguridad de los Estados miembros s

Contacta con nosotros

Solicitar una cita

Detalles del producto

Modelo:

Producto:

Unidades de engranaje armónico modelo 40

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50:1, 80:1, 100:1, 120:1

Reacción:

≤ 20 segundos de arco

Torque nominal a una entrada de 2000 r/min:

de 137 a 294 Nm

Velocidad media de entrada:

3000 r/min

La vida diseñada:

15000 horas

Ventajas:

Alta capacidad de par, compacto y ligero, alta precisión y baja reacción

Peso:

4.6KG

Aplicación:

Nuevas energías, robótica, aeroespacial, máquinas CNC

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

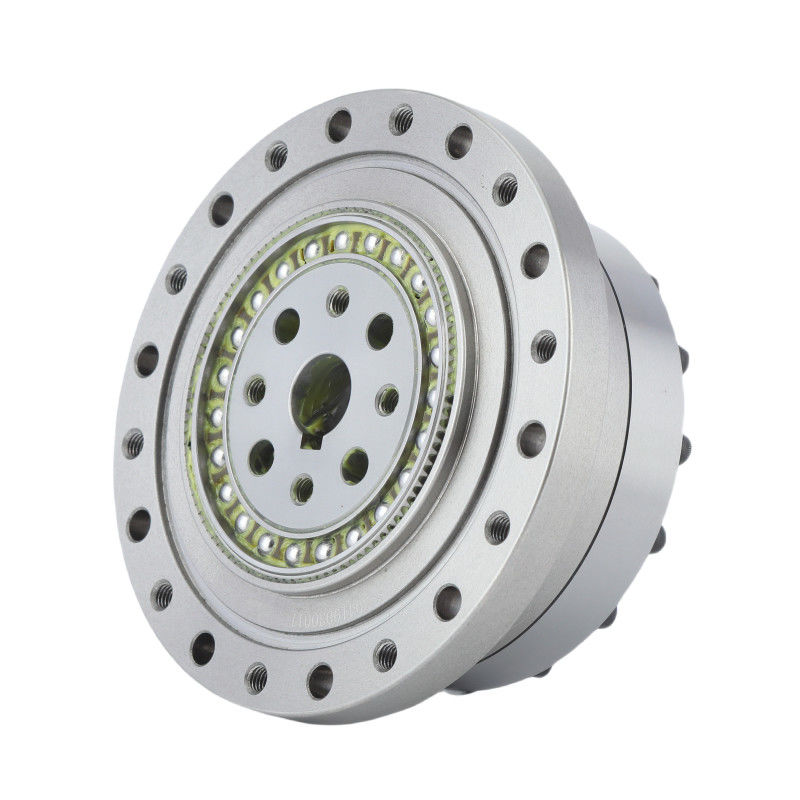

Modelo 40 Acceso directo caja de engranajes armónica motor reductor de ondas de tensión 0

Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos

Son componentes esenciales en los sistemas mecánicos modernos que requieren una alta precisión, tamaño compacto y transmisión de par elevado.que aprovecha la deformación de la línea de flexión y el enganche preciso de los dientes de engranaje, los hace ideales para aplicaciones en robótica, aeroespacial y varios campos industriales.

Aplicación

Trabajo de los robotsse utilizan comúnmente en las articulaciones de brazos y piernas robóticas, donde se requiere un control preciso y un par elevado para movimientos suaves y precisos.
Aeronautica y aeroespacialse utilizan en diversos sistemas aeroespaciales, incluidos los mecanismos de posicionamiento por satélite y las superficies de control de aeronaves, donde la fiabilidad y la precisión son críticas.
Máquinas y aparatos industrialesproporcionar la precisión necesaria para tareas tales como fresado, perforación y montaje.

Modelo		40
Ratio de reducción		50	80	100	120
Torque nominal a una entrada de 2000 r/min	Nm	137	206	265	294
Torque nominal a una entrada de 2000 r/min	kgfm	14	21	27	30
Torque máximo admisible en el arranque y en la parada	Nm	402	519	568	617
Torque máximo admisible en el arranque y en la parada	kgfm	41	53	58	63
Valor máximo admisible para el par de carga promedio	Nm	196	284	372	451
Valor máximo admisible para el par de carga promedio	kgfm	20	29	38	46
Torque momentáneo máximo permitido	Nm	686	980	1080	1180
Torque momentáneo máximo permitido	kgfm	70	100	110	120
Velocidad de rotación máxima admisible - ¿ Qué es eso?	r/min	4000
Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	r/min	3000
Reacción	Arco Sec	≤ 20 años
Peso	En kg	4.6
Vida útil del diseño	Horario	10000	15000	15000	15000

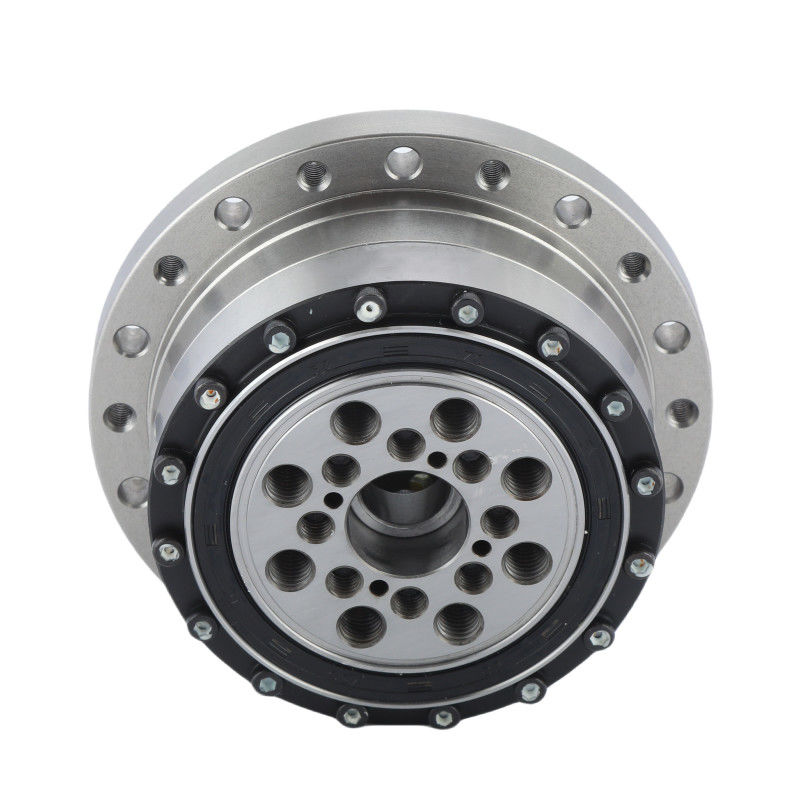

Modelo 40 Acceso directo caja de engranajes armónica motor reductor de ondas de tensión 2

	Atributos clave de las unidades de engranaje armónico LSS - I modelo 40
	Producto	Motor armónico modelo 40
	Componentes	Generador de ondas, línea flexible, línea circular
	Ratio de reducción	50:1, 80:1, 100:1, 120:1
	Reacción	Menos de 20 segundos de arco
	Velocidad media de entrada	Se aplicarán las siguientes medidas:
	Velocidad máxima de entrada	Se aplicarán las siguientes medidas:
	La vida diseñada	15000 horas
	Modelo	40
	Peso	4.6 kg
	Garantización	1 año
