Name: Alta Precisión Modelo 32 Caja de engranajes de onda de deformación Transmisión de transmisión armónica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Las condiciones de los requisitos de seguridad de los equipos de seguridad de los Estados miembros s
Availability: InStock

En casa > productos > Impulsión armónica >

Alta Precisión Modelo 32 Caja de engranajes de onda de deformación Transmisión de transmisión armónica

Caja de engranajes de onda de deformación modelo 32

caja de engranajes de onda de deformación Transmisión

Transmisión de transmisión armónica de onda de deformación

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los requisitos de seguridad de los equipos de seguridad de los Estados miembros s

Contacta con nosotros

Solicitar una cita

Detalles del producto

Modelo:

Producto:

Unidades de engranaje armónico modelo 32

Componentes:

Generador de ondas, línea flexible, línea circular

Ratio de reducción:

50Entre 1 y 120:1

Reacción:

≤ 20 segundos de arco

Torque nominal a una entrada de 2000 r/min:

de 76 a 137 Nm

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

15000 horas

Ventajas:

Altas proporciones de reducción, compacto y ligero, alta precisión y baja reacción

Peso:

3,11 kg

Aplicación:

Robótica, aeroespacial, máquinas CNC

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Modelo 32 Caja de engranajes de onda de deformación de alta precisión

Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos

Son componentes esenciales en los sistemas mecánicos modernos que requieren alta precisión, tamaño compacto y transmisión de par elevado.que aprovecha la deformación de la línea de flexión y el enganche preciso de los dientes de engranaje, los hace ideales para aplicaciones en robótica, aeroespacial y varios campos industriales.

Aplicación

Trabajo de los robotsUsado en brazos y articulaciones robóticas para el control preciso del movimiento.
Aeronautica y aeroespacialEmpleado en varios sistemas de aeronaves donde las limitaciones de espacio y peso son críticas.
Máquinas y aparatos industrialesUtilizado en máquinas CNC, líneas de producción automatizadas y otros equipos de precisión.

Cuadro de parámetros

Modelo		32
Ratio de reducción		50	80	100	120
Torque nominal a una entrada de 2000 r/min	Nm	76	118	137	137
Torque nominal a una entrada de 2000 r/min	kgfm	7.8	12	14	14
Torque máximo admisible en el arranque y en la parada	Nm	216	304	333	353
Torque máximo admisible en el arranque y en la parada	kgfm	22	31	34	36
Valor máximo admisible para el par de carga promedio	Nm	108	167	216	216
Valor máximo admisible para el par de carga promedio	kgfm	11	17	22	22
Torque momentáneo máximo permitido	Nm	382	568	647	686
Torque momentáneo máximo permitido	kgfm	39	58	66	70
Velocidad de rotación máxima admisible - ¿ Qué es eso?	r/min	4800
Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	r/min	3500
Reacción	Arco Sec	≤ 20 años
Peso	En kg	3.11
Vida útil del diseño	Horario	10000	15000	15000	1500

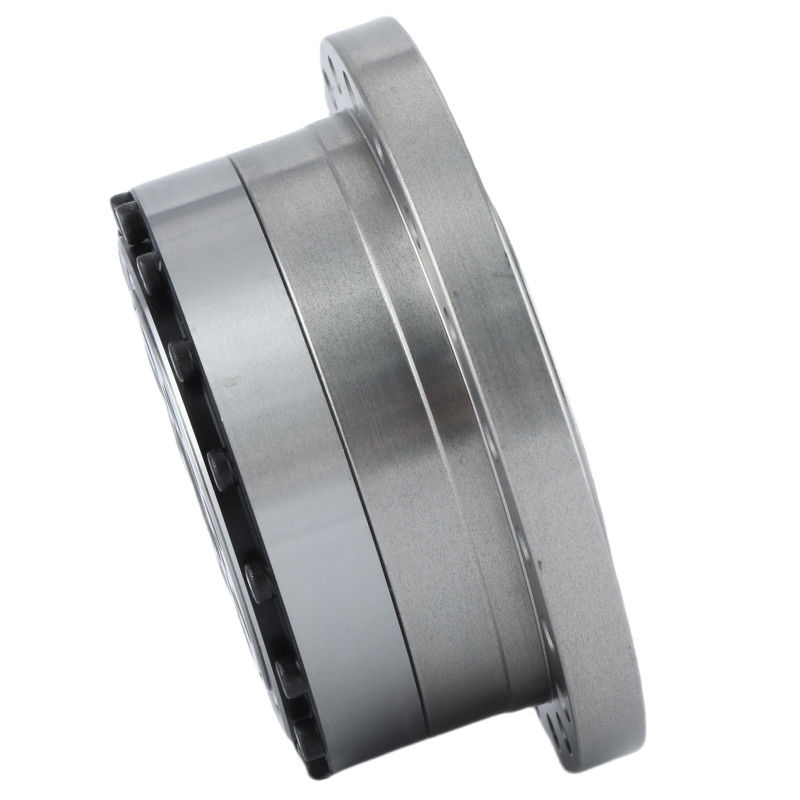

Alta Precisión Modelo 32 Caja de engranajes de onda de deformación Transmisión de transmisión armónica 1

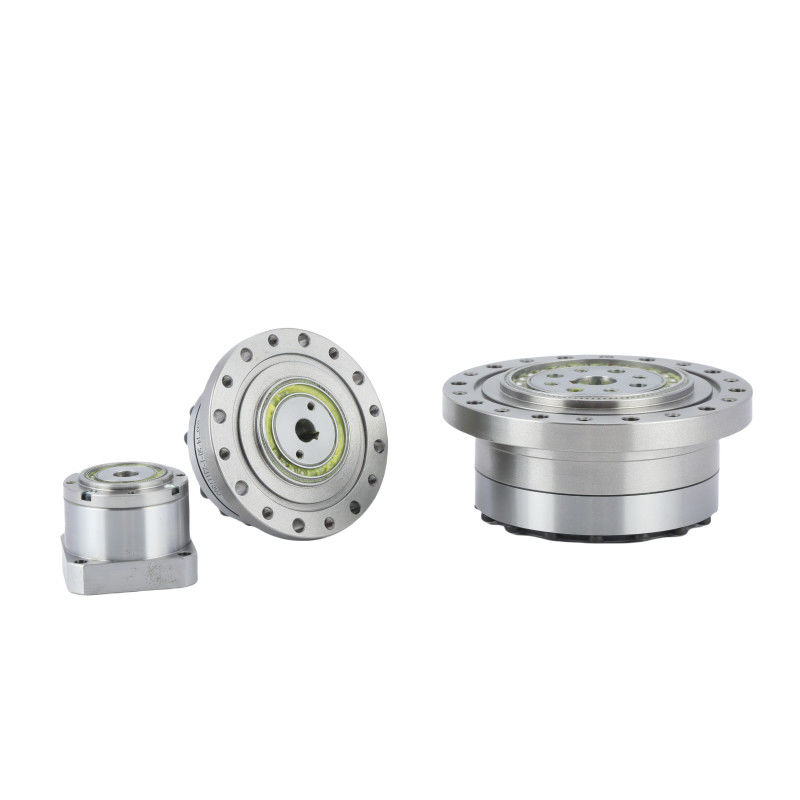

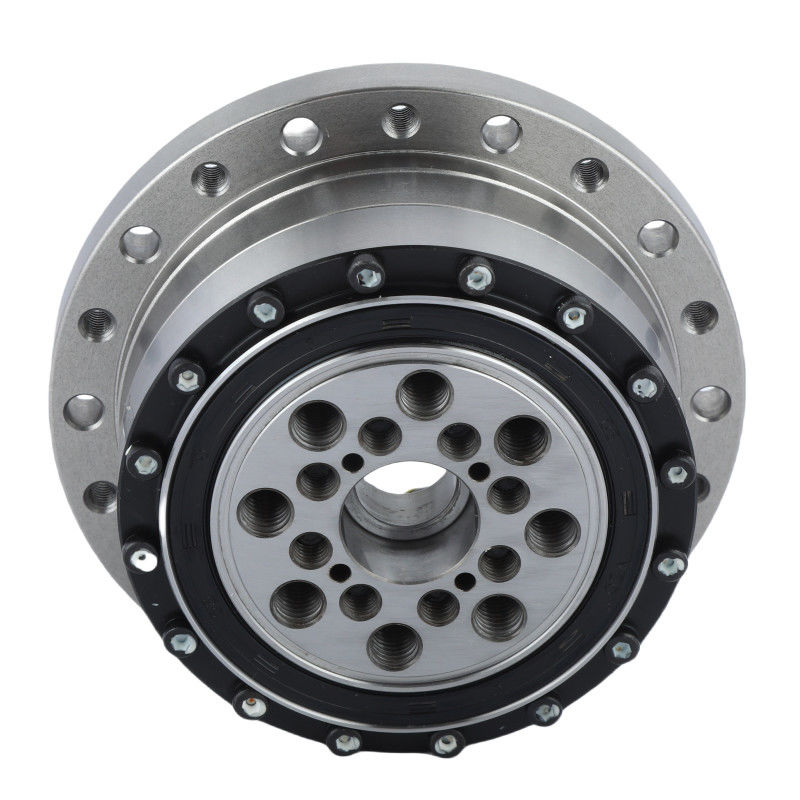

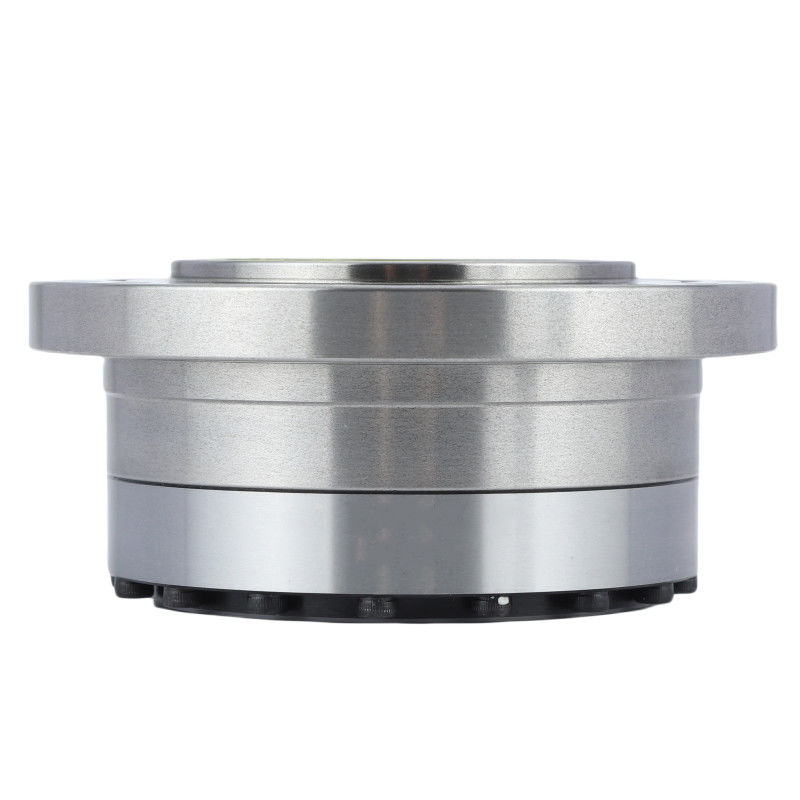

Imágenes detalladas

	Los atributos clave de las unidades de engranaje armónico LSS - I modelo 32
	Producto	Motor armónico modelo 32
	El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
	Ratio de reducción	50:1, 80:1, 100:1, 120:1
	Reacción	Menos de 20 segundos de arco
	Velocidad media de entrada	3500 r/min.
	Velocidad máxima de entrada	4800 r/min
	La vida diseñada	15000 horas
	Modelo	32
	Peso	3.11 kg
	Garantización	1 año
