Robótica Accionamiento armónico Servo motor Reducción de engranaje Espinilla circular

Servo motor de accionamiento armónico de robótica

Servomotor de accionamiento armónico de línea circular

El equipo de reducción armónica de línea circular

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los certificados y certificados deberán ser las siguientes:

Contacta con nosotros

Solicitar una cita

Robótica Accionamiento armónico Servo motor Reducción de engranaje Espinilla circular

Detalles del producto

Modelo:

Producto:

Modelo 17 Unidades de engranaje armónico

El material:

Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes

Ratio de reducción:

50:1, 80:1, 100:1, 120:1

Reacción:

≤ 20 segundos de arco

Torque nominal a una entrada de 2000 r/min:

de 16 a 24 Nm

Velocidad máxima de entrada:

Se aplicarán las siguientes medidas:

La vida diseñada:

15000 horas

Peso:

0.67KG

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Robótica Accionamiento armónico Motor Reducción de engranajes Espinilla circular

Generador de ondas es típicamente un conjunto de rodamiento de bola elíptico que encaja dentro de la línea de flexión. Deforma la línea de flexión en una forma elíptica,causando que se involucre con los dientes de la línea circular en dos regiones opuestas.

Flexspline es un engranaje delgado, flexible, cilíndrico con dientes externos. Deforma elásticamente a la forma del generador de ondas.

Espinilla circular Es un anillo rígido con dientes internos que permanece inmóvil o puede ser el elemento de salida del sistema.La interacción entre los dientes del spline circular y el flexspline genera la reducción del engranaje.

Operación

Cuando el generador de ondas gira,hace que el flexspline se conecte y desconecte con los dientes del spline circular de una manera que resulta en el flexspline girando a una velocidad reducida en comparación con el generador de ondasLa relación de reducción está determinada por la diferencia en el número de dientes entre la línea flexible y la línea circular.

Especificaciones

Modelo		17
Ratio de reducción		50	80	100	120
Torque nominal a una entrada de 2000 r/min	Nm	16	22	24	24
Torque nominal a una entrada de 2000 r/min	kgfm	1.6	2.2	2.4	2.4
Torque máximo admisible en el arranque y en la parada	Nm	34	43	54	54
Torque máximo admisible en el arranque y en la parada	kgfm	3.5	4.4	5.5	5.5
Valor máximo admisible para el par de carga promedio	Nm	26	27	39	39
Valor máximo admisible para el par de carga promedio	kgfm	2.6	2.7	4	4
Torque momentáneo máximo permitido	Nm	70	87	108	86
Torque momentáneo máximo permitido	kgfm	7.1	8.9	11	8.8
Velocidad de rotación máxima admisible - ¿ Qué es eso?	r/min	7300
Velocidad de rotación media admisible de entrada - ¿ Qué es eso?	r/min	3500
Reacción	Arco Sec	≤ 20 años
Peso	En kg	0.67
Vida útil del diseño	Horario	10000	15000	15000	15000

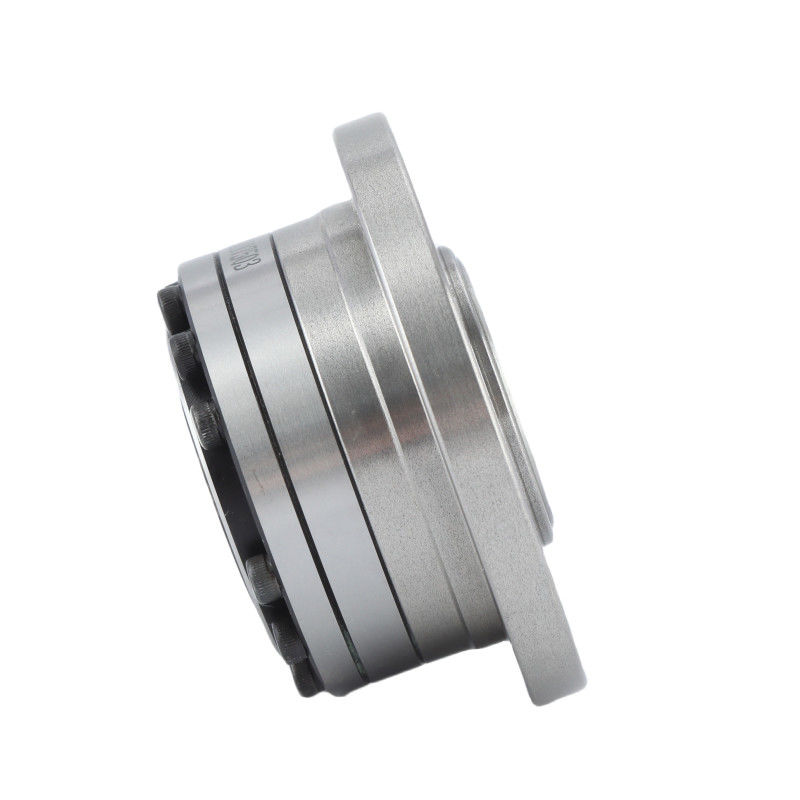

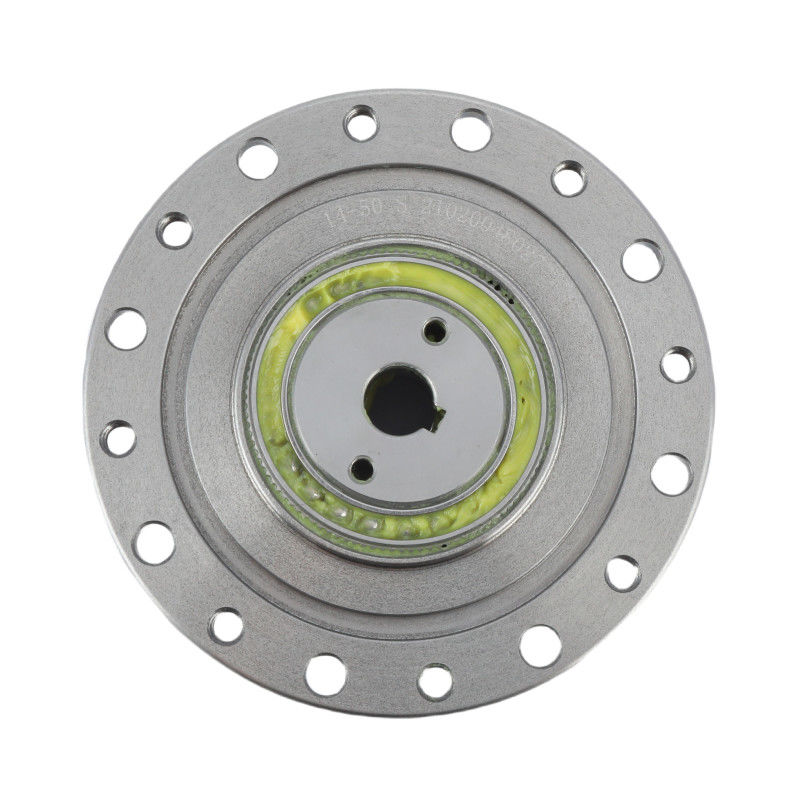

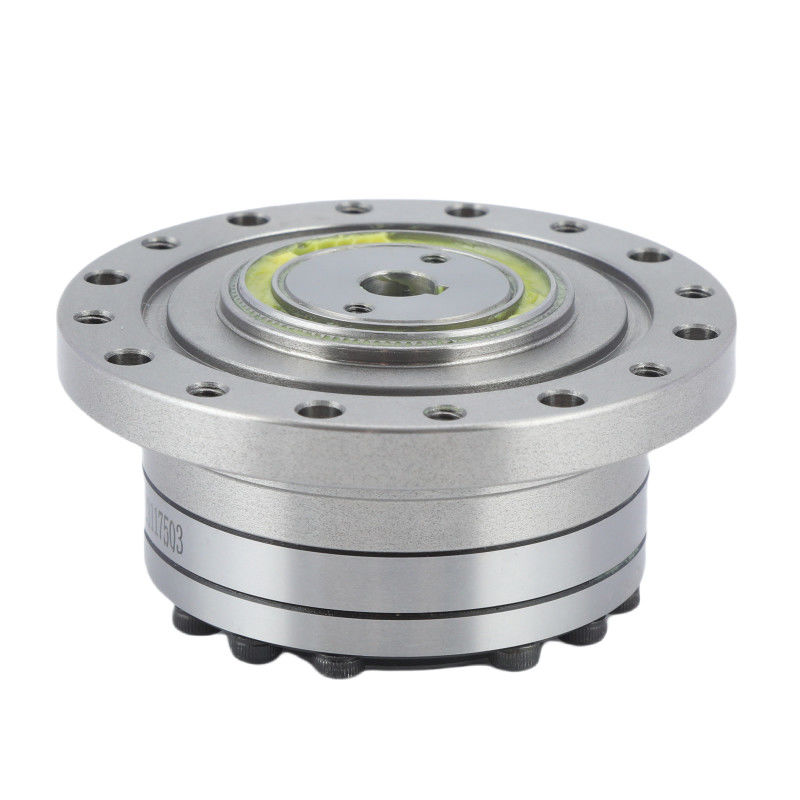

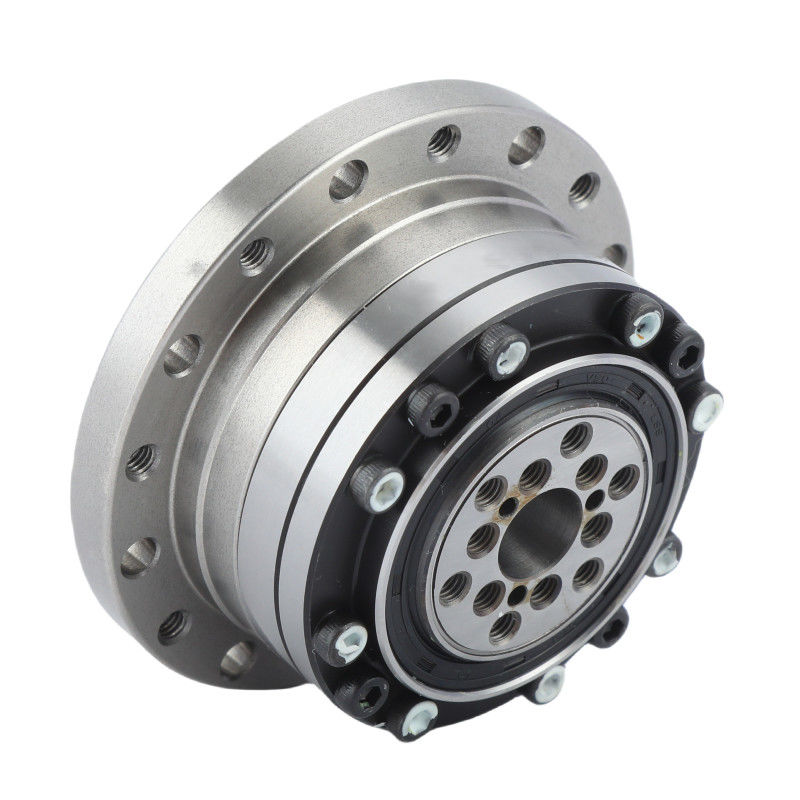

Robótica Accionamiento armónico Servo motor Reducción de engranaje Espinilla circular 1

Imágenes detalladas

Atributos clave de las unidades de engranaje armónico LSS - Serie I Modelo 17
Producto	Modelo 17 Reducción de las ondas de deformación
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50:1, 80:1, 100:1, 120:1
Reacción	Menos de 20 segundos de arco
Velocidad media de entrada	3500 r/min.
Velocidad máxima de entrada	7300 r/min
La vida diseñada	15000 horas
Modelo	17
Peso	0.67 kg
Garantización	1 año

Aplicaciones


Robots industriales	Dispositivos médicos	Sistemas de fabricación	Sistema de semiconductores
