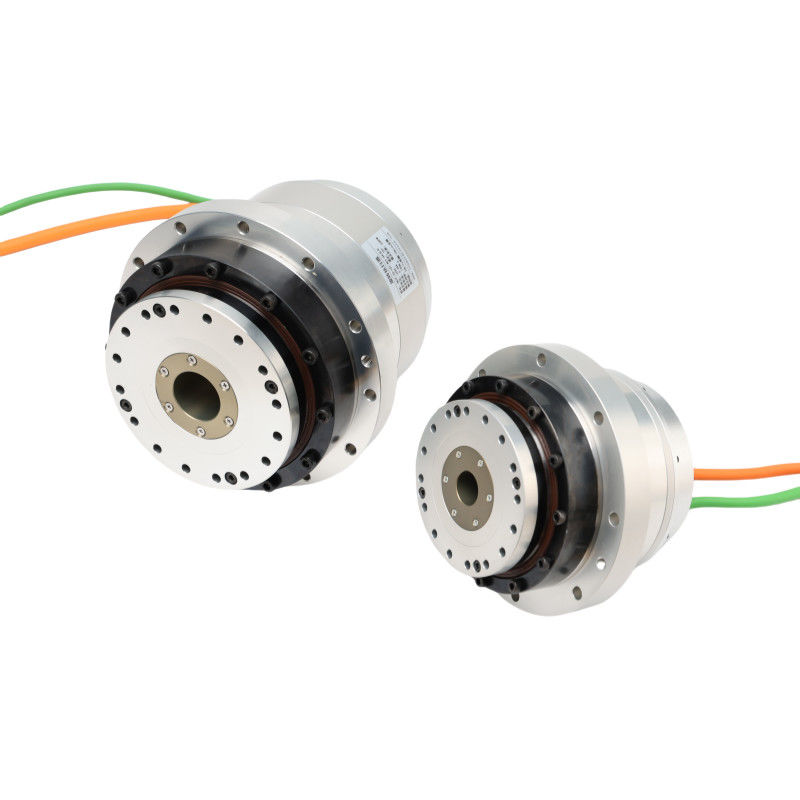

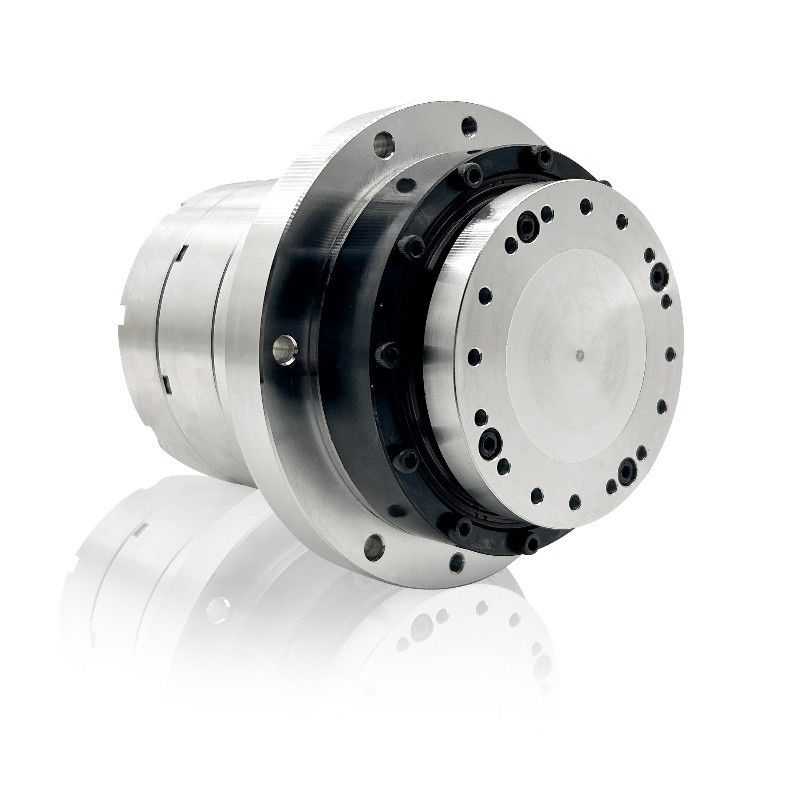

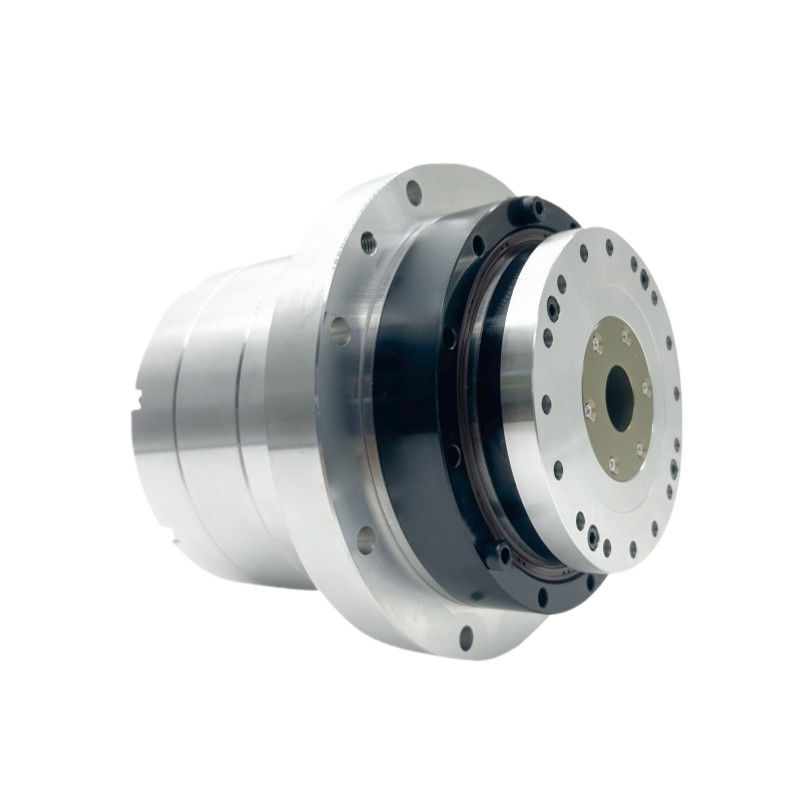

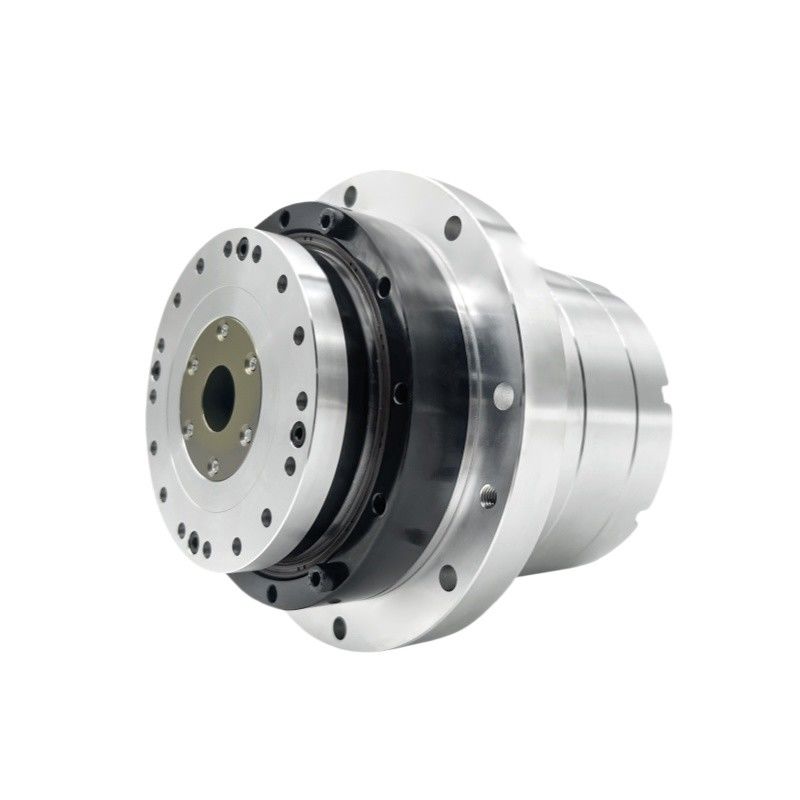

Actuador con flanco de motor servomotor de accionamiento armónico de alto par HASF Serie Modelo 17

Servomotor de transmisión armónica de alto par

motor de accionamiento armónico actuador

Actuador armónico HASF

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Extensión lateral Actuadores giratorios con flancos de la serie HASF

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Actuadores giratorios de la serie HASF modelo 17

Ratio de reducción:

51:1, 81:1, 101:1, 121: El nombre de Dios es1

Número de modelo:

Tipo de codificador:

Codificador absoluto

Número de polos del motor:

Aplicación:

Automatización 3C, máquinas herramientas CNC de precisión, equipo de pulido de vidrio, robot humanoi

Peso con freno:

2.8kg

Peso sin freno:

2.2 kg

Características dominantes:

Alto rendimiento, larga vida útil

La vida diseñada:

10 000 horas

Grados de Protección:

Tipo de autoenfriamiento totalmente cerrado (IP65)

Resistencia dieléctrica:

AC1500V/ 1 minuto

Resistencia al aislamiento:

Más de 100 MΩ ((DC500V)

Clase de aislamiento:

F: el precio

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Vídeo

Actuadores de eje hueco rotativo de la serie HAT integrados con servo accionamiento armónico de potencia

Obtenga el mejor precio

Vídeo

Cero reacción de retroceso Gran eje hueco Actuador rotativo Robótico Conjunto Serie HAMF

Obtenga el mejor precio

Vídeo

ODM Actuador de eje hueco Robot Arm Joint Motor para la máquina de corte láser

Obtenga el mejor precio

Vídeo

Actuador de accionamiento armónico de eje hueco Motor de brazo robótico Serie HAMF

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Actuadores rotativos de eje sólido de alta torsión y sin mantenimiento de la serie HASF modelo 17

Name: Actuador con flanco de motor servomotor de accionamiento armónico de alto par HASF Serie Modelo 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Extensión lateral Actuadores giratorios con flancos de la serie HASF
Availability: InStock

Características del producto

Diseño integrado

Combina un reductor armónico de alto par, un motor de accionamiento directo y un codificador absoluto de múltiples vueltas opcional con un eje hueco para aplicaciones ópticas.

No hay reacción.

Casi cero reacción negativa debido a las excelentes características del reductor armónico y la rigidez del motor.

Bajo ruido

Cada motor se ensaya individualmente antes del envío para garantizar un funcionamiento de baja vibración y bajo ruido de la unidad armónica integrada.

Sin mantenimiento

No requiere mantenimiento regular ni necesidad de reemplazo de lubricante durante el uso.

Cuadro de parámetros de HASF

Serie HASF			17
Ratio de reducción			51	81	101	121
El valor de las emisiones de CO2	Torque máximo	N · m	42	53	66	66
	Torque nominal	N · m	27	33	49	49
	Velocidad máxima	rpm	98	62	50	41
	Velocidad nominal	rpm	51	32	26	21
	Corriente máxima	Las armas	3.68	2.92	2.92	2.44
	Corriente nominal	Las armas	2.36	1.82	2.17	1.81
	Constante de par	N m/armas	11.42	18.14	22.62	27.1
	Resistencia de fase	Oms ((20°C)	6.2
	Inductividad de fase	mH	7.7
	Campo electromagnético trasero	Vrs/krpm	25
48 VDC	Torque máximo	N · m	42	53	66	66
	Torque nominal	N · m	32	33	49	49
	Velocidad máxima	rpm	86	54	44	36
	Velocidad nominal	rpm	51	32	26	21
	Corriente máxima	Las armas	9.36	7.44	7.43	6.2
	Corriente nominal	Las armas	7.13	4.63	5.51	4.6
	Constante de par	N m/armas	4.49	7.13	8.89	10.65
	Resistencia de fase	Oms ((20°C)	0.4
	Inductividad de fase	mH	0.9
	Campo electromagnético trasero	Vrs/krpm	7.7
Codificador absoluto	Tipo de codificador		Codificador absoluto
	Resolución (revolución de un solo motor)	un poco	23,24 bits
	Motor con contador de vueltas múltiples	un poco	16
Precisión de la posición en un solo sentido		Sección de arco	≤ 75 años	≤ 75 años	≤ 50	≤ 50
Repetibilidad de la precisión de posicionamiento		Sección de arco	≤ 15 años	≤ 10 años	≤ 10 años	≤ 10 años
Rigididad de vuelco		x104 N·m /rad	15
Rigididad por torsión		x104 N·m /rad	1.07	1.3
Momento de inercia	Sin freno	En kg*m2	7.96*10^-5
Momento de inercia	Con freno	En kg*m2	9.12*10^-5
La masa	Sin freno	En kilos	2.2
La masa	Con freno	En kilos	2.8
Número de postes del motor		Polos	16
Condiciones ambientales			Temperatura de funcionamiento: 0~40°C Temperatura de almacenamiento: -20 a 60 °C Humedad de funcionamiento/Humedad de almacenamiento: 20~80% RH (sin condensación) Resistencia a las vibraciones: 24,5 m/s2 (frecuencia: 10~400 Hz) No hay polvo o polvo de metal, gases corrosivos, gases inflamables, niebla de aceite y otros usos en interiores, evitar la luz solar directa Bajo 1000 m de altitud
Aislamiento del motor			Resistencia de aislamiento: superior a 100 MΩ ((DC500V)
			Fuerza dieléctrica: AC1500V/ 1 minuto
			Clase de aislamiento: F
Grados de protección			Tipo de autoenfriamiento totalmente cerrado (IP65)

Actuador con flanco de motor servomotor de accionamiento armónico de alto par HASF Serie Modelo 17 0
