Caja de engranajes de reducción de transmisión armónica de oleaje CNC producción en masa

Reducción de transmisión armónica de onda de tracción

Reducción de accionamiento armónico CNC

Caja de engranajes armónica de onda de tensión

Lugar de origen:

China.

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Las condiciones de los certificados y certificados deberán ser las siguientes:

Contacta con nosotros

Solicitar una cita

Caja de engranajes de reducción de transmisión armónica de oleaje CNC producción en masa

Detalles del producto

Producto:

Modelo 11 LSS - Unidades de engranaje armónico I

El material:

Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes

Ratio de reducción:

50:1, 80:1, 100:1

Reacción:

≤ 30 segundos de arco

Torque nominal a una entrada de 2000 r/min:

3.5 a 5 Nm

Velocidad media de entrada:

3500 r/min.

La vida diseñada:

10 000 horas

Modelo:

Peso:

0.25 KG

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Peso ligero 2.47kg Modelo 32 Reducción de ondas de deformación Unidades de engranaje armónico de baja reacción

Obtenga el mejor precio

Baja reacción y alta eficiencia Modelo 25 Reducción de ondas de tensión Unidades de engranaje armónico ultraligero

Obtenga el mejor precio

Alta relación de reducción LSN Serie Modelo 20 Reducción de onda de deformación 0,73 kg Unidades de engranaje de peso ligero

Obtenga el mejor precio

Diseño compacto y ligero Reducción de onda de tensión de la serie LSN Modelo 14 unidades de engranaje

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Caja de engranajes de reducción de transmisión armónica de onda de presión

Cuadro de parámetros

Modelo	Ratio de reducción	Torque nominal a una entrada de 2000 r/min	Torque máximo admisible en el arranque y en la parada	Valor máximo admisible para el par de carga promedio	Torque momentáneo máximo permitido	Velocidad de rotación máxima de entrada ((Grasa)	Velocidad de rotación media admisible de entrada (Greaae)	Momento de inercia
Modelo	Ratio de reducción	Nm	Nm	Nm	Nm	r/min	r/min	En kgcm2
11	50	3.5	8.3	5.5	17	8500	3500	1.4 × 10-2 1.2×10-2
	80	4.5	9.9	8	22.5
	100	5	11	8.9	25

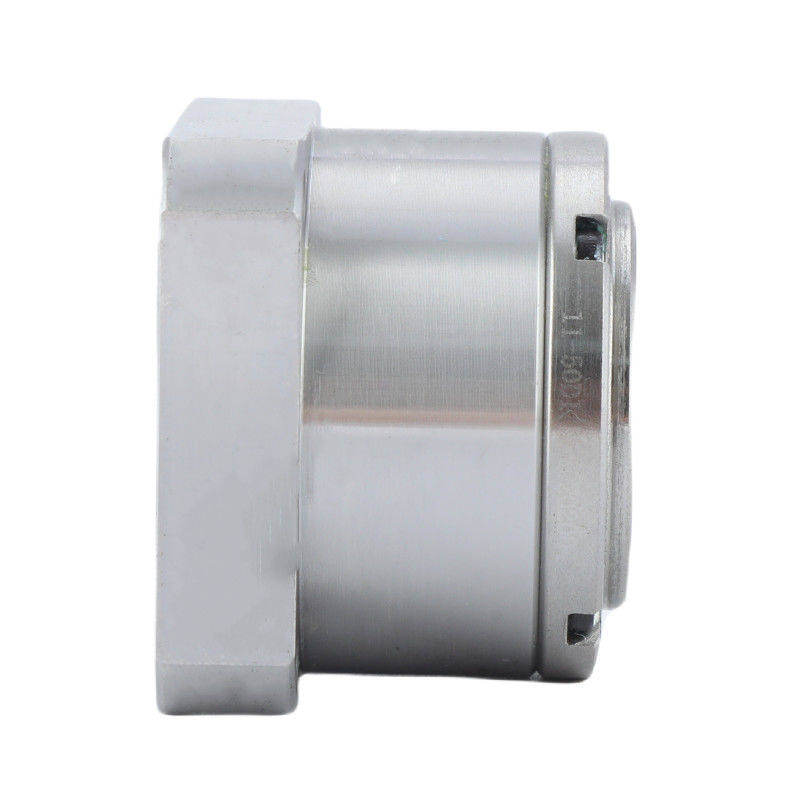

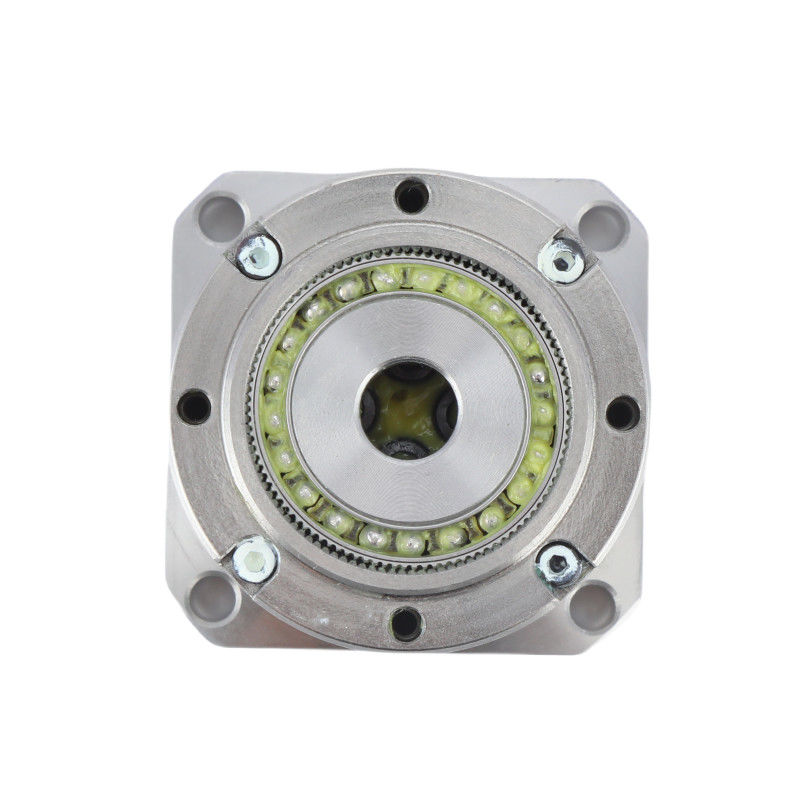

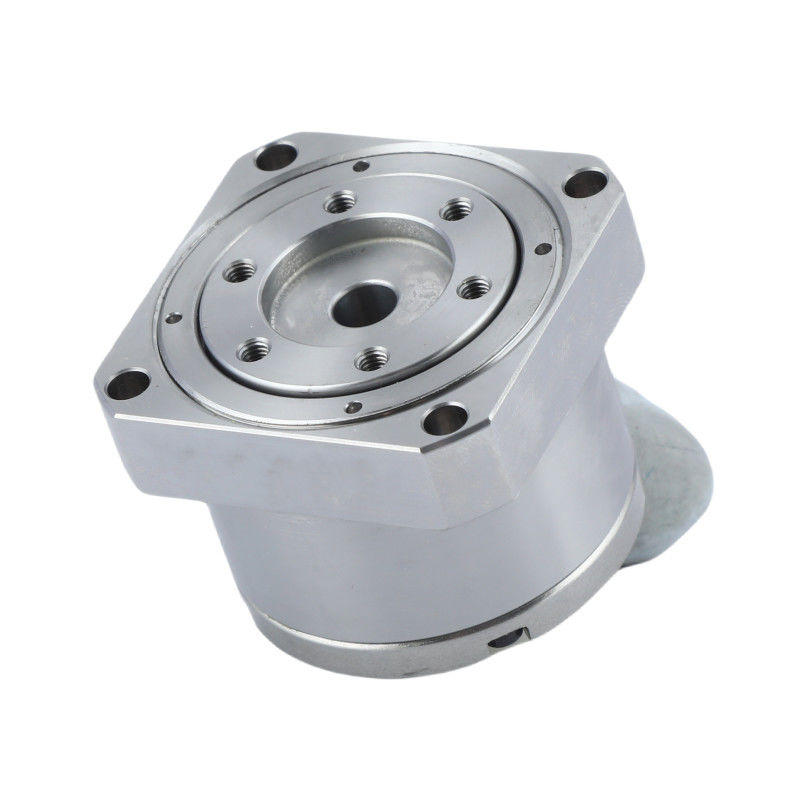

Caja de engranajes de reducción de transmisión armónica de oleaje CNC producción en masa 1

Imágenes detalladas

Atributos clave de las unidades de engranaje armónico LSS - Serie I Modelo 11
Producto	Unidades de engranaje armónico
El material	Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes
Ratio de reducción	50:1, 80:1, 100:1
Reacción	Menos de 20 segundos de arco
Velocidad media de entrada	3500 r/min.
Velocidad máxima de entrada	8500 r/min
La vida diseñada	10 000 horas
Modelo	11
Peso	0.25 kg
Garantización	1 año

Aplicaciones


Semi-conductores	Robots industriales	Sistemas de fabricación

Dibujos en PDF
