Lugar de origen:
Jiangsu, China
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Las condiciones de los certificados y certificados deberán ser las siguientes:
El motor armónico de Giant Precision es de cero a baja reacción por diseño.Proporciona el más alto nivel de precisión de transmisión y puede soportar una alta reducción de la relación en una sola etapa con una inercia mínimaEl diseño de alta precisión y densidad de par hace de la transmisión armónica la solución ideal para aplicaciones de control de movimiento de precisión.
Nuestra gama de accionamiento armónico de precisión gigante incluye una amplia variedad de opciones de engranajes de onda de deformación.
|
|
Características clave del impulso armónico
Especificaciones del accionamiento armónico
Cuadro de parámetros nominales
| Modelo | Ratio de reducción | Torque nominal a una entrada de 2000 r/min | Torque máximo admisible en el arranque y en la parada | Valor máximo admisible para el par de carga promedio | Torque momentáneo máximo permitido | Velocidad de rotación máxima admisible - ¿ Qué es eso? |
Velocidad de rotación media admisible de entrada - ¿ Qué es eso? |
Reacción | Peso | Vida útil del diseño | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | En kg | Horario | ||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17.0 | 1.73 | 8500 | 3500 | ≤ 30 años | 0.17 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8.0 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5.0 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25.0 | 2.55 | 10000 | |||||
| Atributos clave del reductor de ondas de deformación ultraligero LSN-11-XX-U-I | |||
| Producto | Peso ligero Modelo 11 Accionamiento armónico | ||
|
El material
|
Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes | ||
|
Ratio de reducción
|
50, 80, 100 | ||
|
Reacción
|
Menos de 30 segundos de arco | ||
|
Velocidad media de entrada
|
3500 r/min. | ||
|
Velocidad máxima de entrada
|
8500 r/min | ||
|
La vida diseñada
|
10 000 horas | ||
|
Modelo
|
8 | ||
|
Peso
|
0.17 kg | ||
| Garantización | 1 año | ||
| Tiempo de entrega | 2 4 semanas | ||
| Aplicación | Robótica y automatización, equipos de semiconductores, aeroespacial | ||

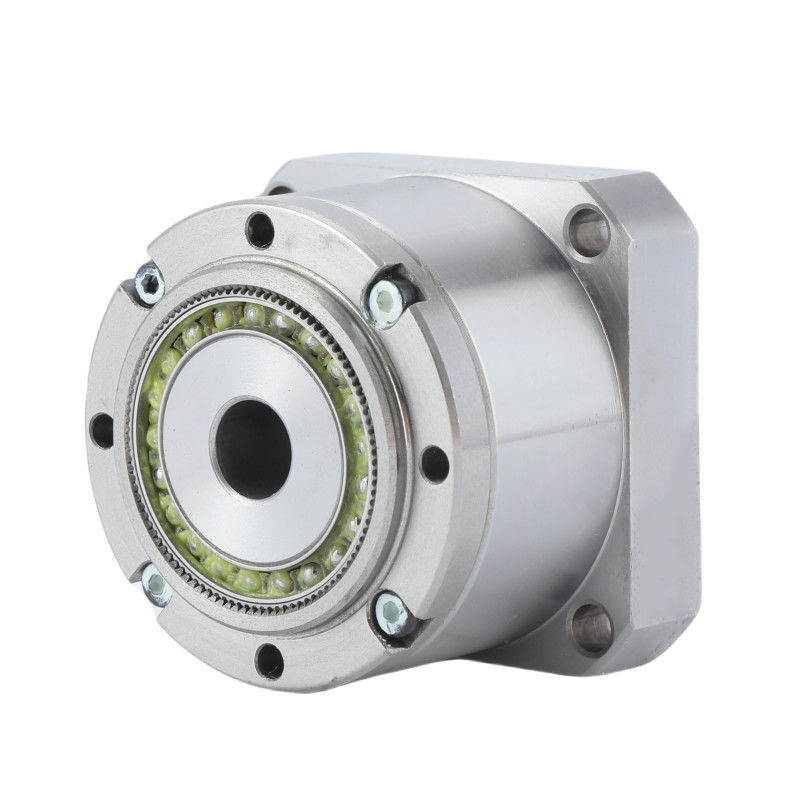

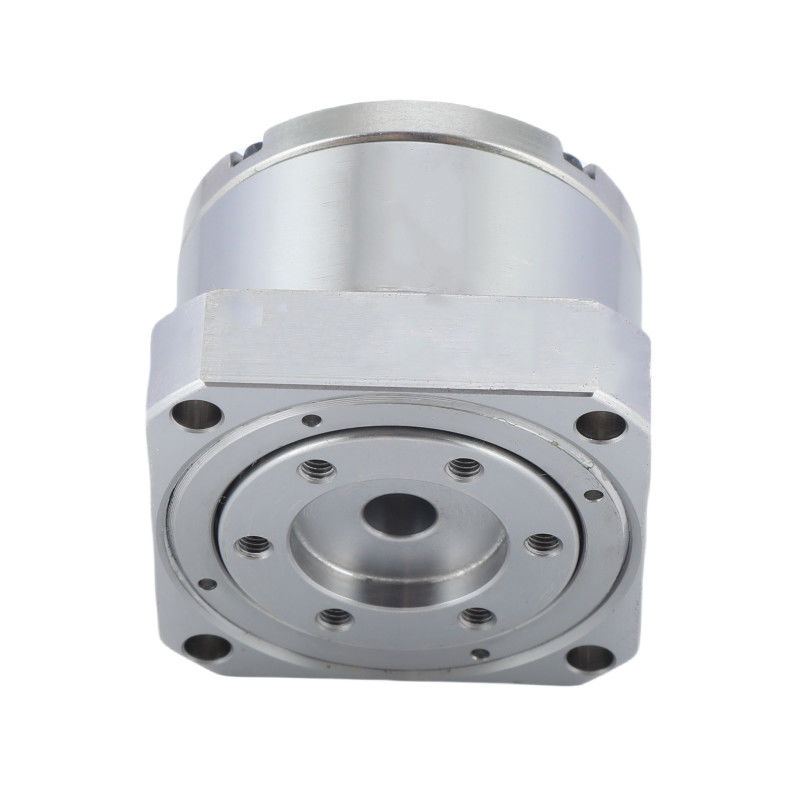

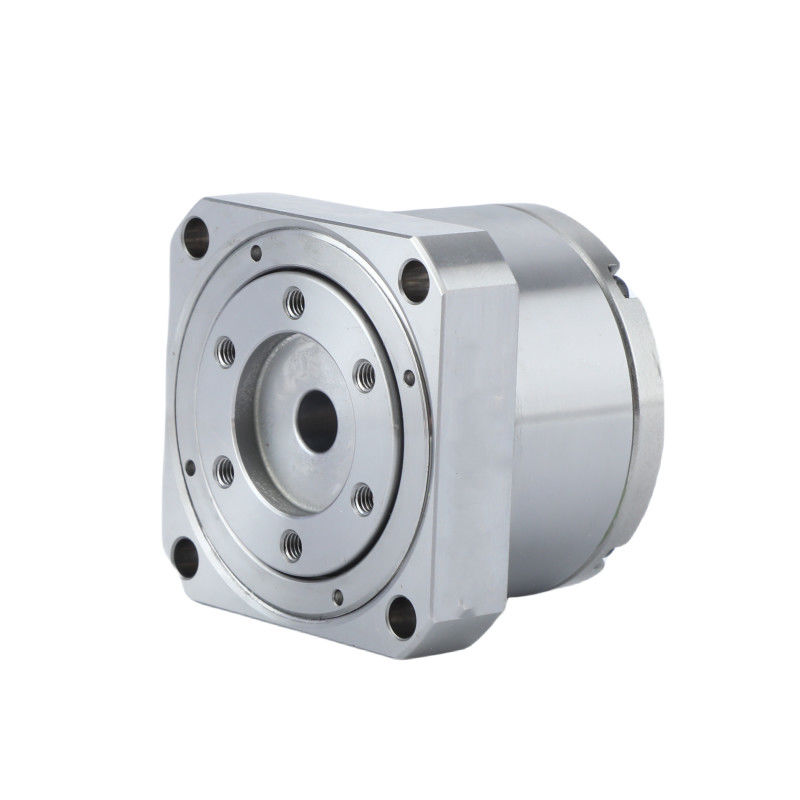

Imágenes detalladas
Aplicaciones
|
|
|
| Robots industriales | Aeronáutica | Sistemas de fabricación |
Descargar dibujos en PDF
