Lugar de origen:
Jiangsu, China
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
Las condiciones de los certificados y certificados deberán ser las siguientes:
Descripción del producto

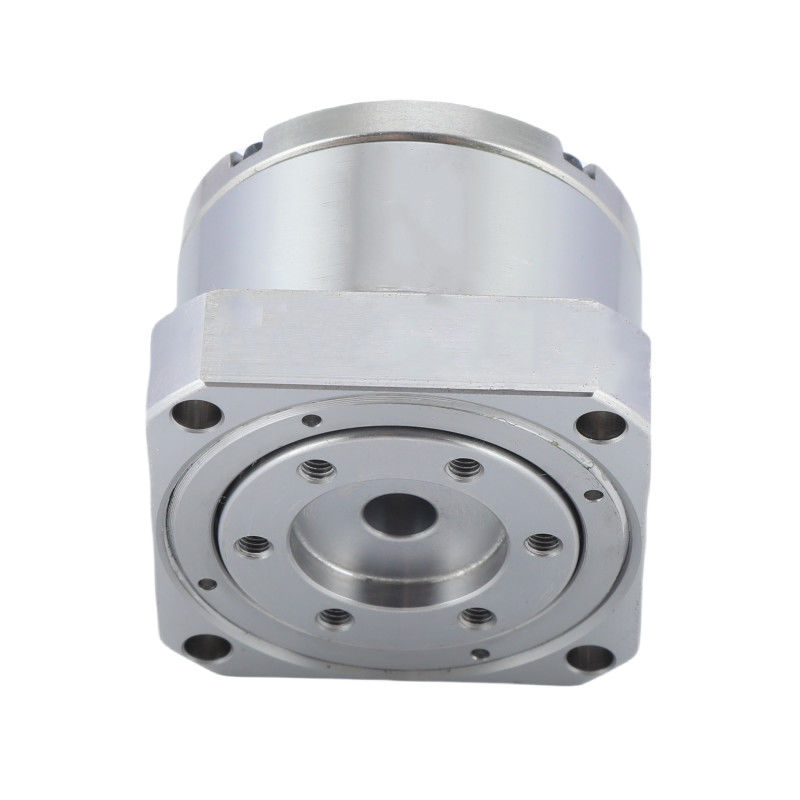

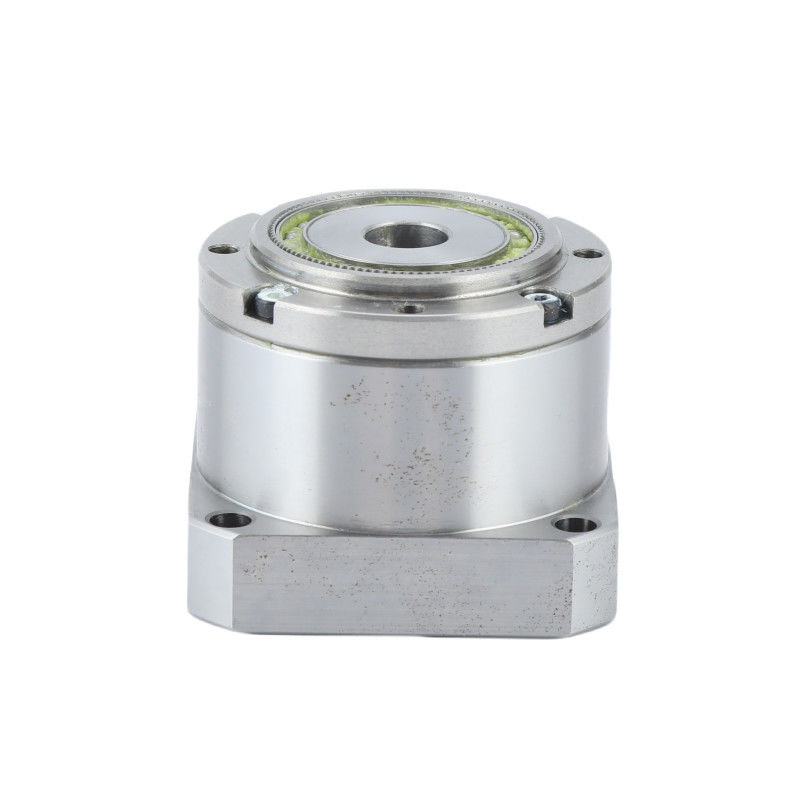

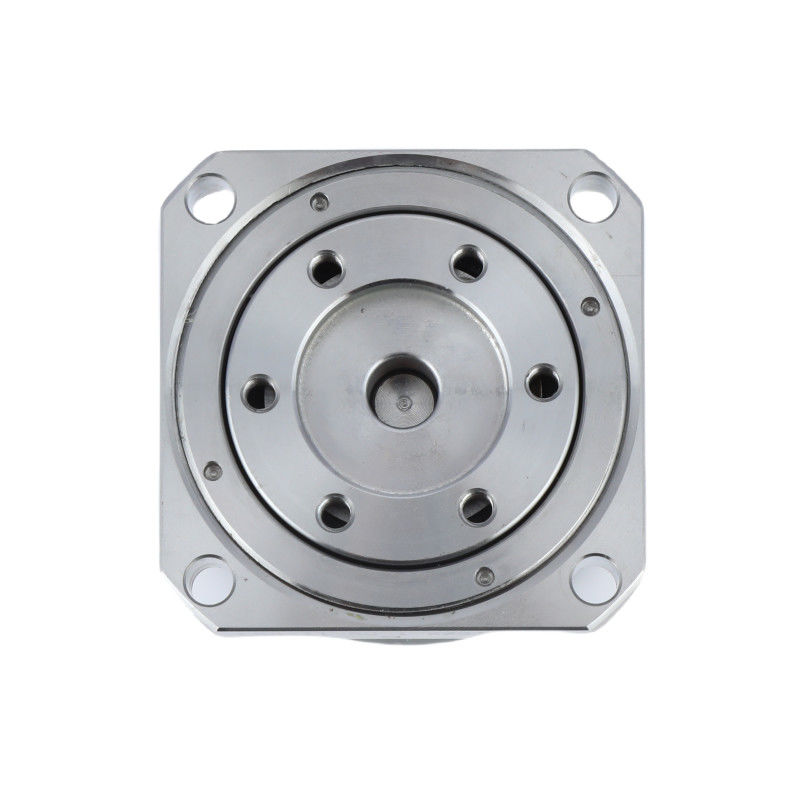

El motor armónico modelo 8 de la serie LSN se conoce como el reductor de onda de deformación ultraligero.
Comparar con los productos estándar que con el mismo rendimiento, LSN - 8 - XX - U - I unidad de engranajes es sólo 0.08kg debido a que hemos mejorado el material de la línea circular de acero a aleación de aluminio.
Características clave
• 30% más ligero
• Gran capacidad de par
• Gran capacidad de carga
• Relaciones de reducción: 50:1 y 100:1
Especificaciones
Cuadro de parámetros nominales de la serie LSN-8-XX-U-I
| Modelo | Ratio de reducción | Torque nominal a una entrada de 2000 r/min | Torque máximo admisible en el arranque y en la parada | Valor máximo admisible para el par de carga promedio | Torque momentáneo máximo permitido | Velocidad de rotación máxima admisible - ¿ Qué es eso? |
Velocidad de rotación media admisible de entrada - ¿ Qué es eso? |
Reacción | Peso | Vida útil del diseño | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | En kg | Horario | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 años | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| Principales atributos deReducción de ondas de deformación ultraligera LSN-8-XX-U-I | |||
| Producto | Serie LSN de peso ligero Modelo 8 Dispositivo armónico | ||
|
El material
|
Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes | ||
|
Ratio de reducción
|
50, 100 | ||
|
Reacción
|
Menos de 40 segundos de arco | ||
|
Velocidad media de entrada
|
3500 r/min. | ||
|
Velocidad máxima de entrada
|
8500 r/min | ||
|
La vida diseñada
|
10 000 horas | ||
|
Modelo
|
8 | ||
|
Peso
|
00,08 kg | ||
| Garantización | 1 año | ||
| Aplicación | Robótica y automatización, equipos de semiconductores | ||
Aplicaciones
Los accionamientos armónicos, o accionamientos armónicos de engranajes, son mecanismos especializados de engranajes que son conocidos por su precisión y diseño compacto.Encuentran aplicación en una variedad de campos debido a sus propiedades únicas.
| Trabajo de los robots | Los accionamientos armónicos se utilizan ampliamente en robótica por su alta relación de torque-peso y precisión. | |
| Aeronautica y aeroespacial | En la ingeniería aeroespacial, los accionamientos armónicos se utilizan en sistemas de satélites y naves espaciales debido a su fiabilidad y compacidad.Son esenciales en mecanismos que requieren una alta precisión y una reacción mínima, como las antenas de satélite y el tren de aterrizaje. | |
| Dispositivos médicos | Los motores armónicos se utilizan en varios dispositivos médicos, incluidos robots quirúrgicos y equipos de diagnóstico.Su precisión y movimiento suave son fundamentales para operaciones delicadas y diagnósticos precisos. | |
Descargar dibujos en PDF
Los datos de las pruebas de seguridad de los Estados miembros son los siguientes:
