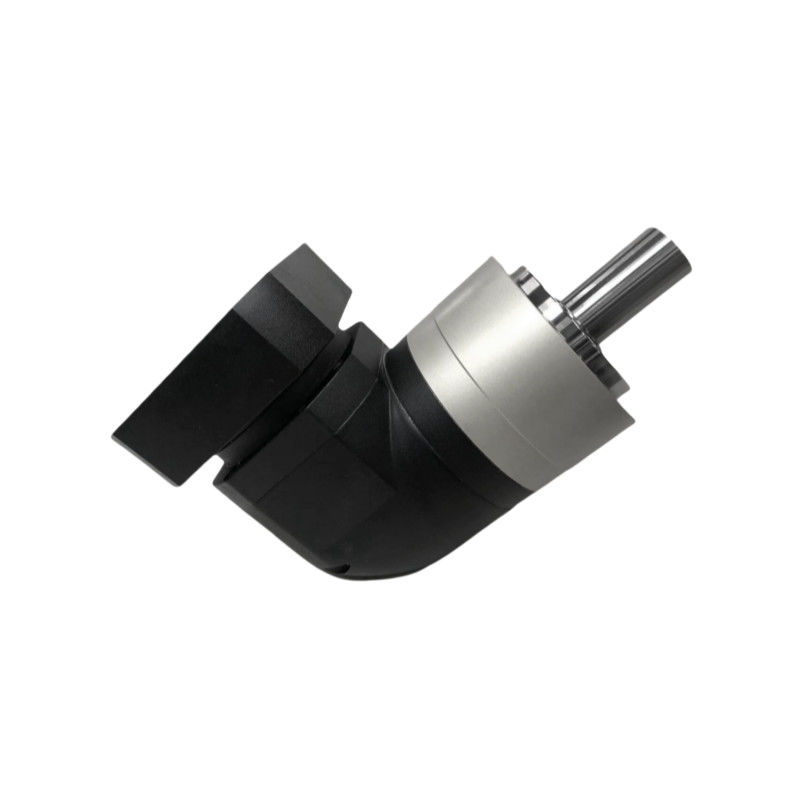

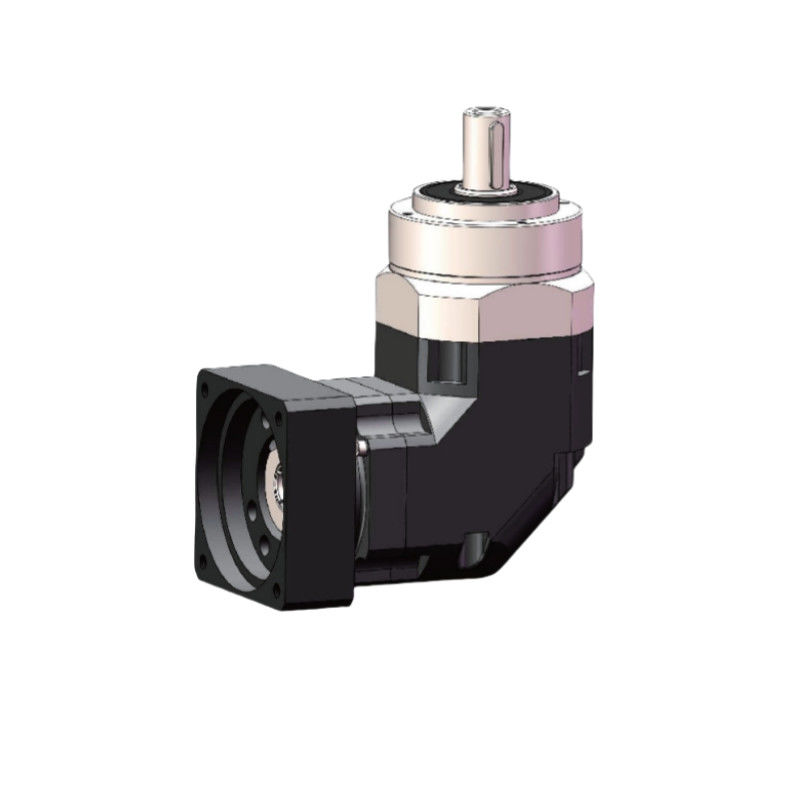

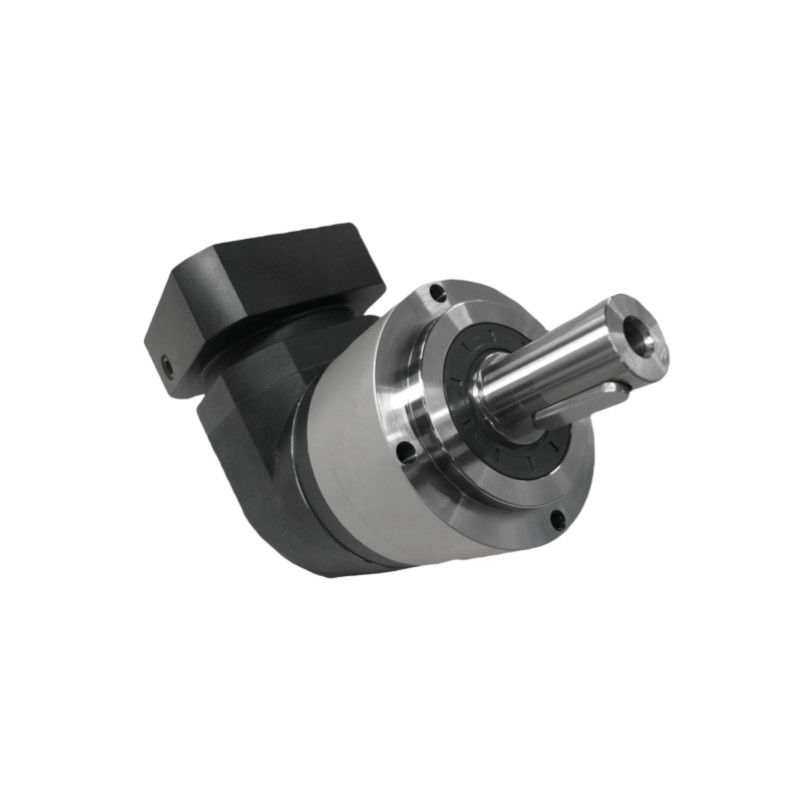

Precisión doble ángulo derecho eje hueco caja de engranajes transmisión de potencia ODM

Caja de cambios de eje hueco de ángulo recto de precisión

Caja de cambios de eje hueco de ángulo recto ODM

Caja de cambios de doble eje en ángulo derecho

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Giant Precision

Certificación:

ISO9001

Número de modelo:

Cajas de cambios planetarias de la serie NER

Contacta con nosotros

Solicitar una cita

Detalles del producto

Producto:

Cajas de cambios planetarias de la serie NER

Modelo:

No obstante lo dispuesto en el apartado 1, los requisitos de seguridad se aplicarán a las instalacio

Ratio:

De 3 a 200

Segmento:

Doble individual

Eficiencia:

≥95%

vida útil:

20000 horas

Torque máximo de aceleración:

1.8 veces el par de salida nominal

Clase de protección:

Protección IP65

Temperatura de funcionamiento:

-10 °C a 90 °C

Reacción negativa estándar:

≤ 7 minutos de arco

Reacción ultraprecisa:

≤ 4 minutos de arco

Aplicación:

Corte por láser, manipulador, equipo de impresión, fabricación de automóviles, industria farmacéutic

Garantización:

1 año

Condiciones de pago y envío

Cantidad de orden mínima

1 conjunto

Precio

To Be Negotiated

Detalles de empaquetado

Caja de cartón

Tiempo de entrega

3 a 4 semanas

Condiciones de pago

T/T

Capacidad de la fuente

20000 juegos por mes

Productos relacionados

Vídeo

Caja de engranajes de reducción planetaria de la serie ND del Planetario integrado de alta precisión

Obtenga el mejor precio

Vídeo

ODM ISO9001 Reducción de la caja de engranajes planetaria IP65 a prueba de agua

Obtenga el mejor precio

Vídeo

Precisión doble ángulo derecho eje hueco caja de engranajes transmisión de potencia ODM

Obtenga el mejor precio

Vídeo

Transmisión de potencia Caja de engranajes de ángulo derecho Eje hueco de accionamiento personalizado

Obtenga el mejor precio

Contacta con nosotros

Contacta ahora

Descripción del producto

Nombre del producto: Caja de engranajes planetarios de alta precisión
Serie de productos: Serie NER
Características: Funcionamiento silencioso, alta precisión, alta carga sin mantenimiento, bajo ruido
Descripción del producto:
● El concepto de diseño integrado con rodamientos de alta resistencia garantiza que el producto en sí sea duradero y eficiente
● Se dispone de una variedad de ideas de salida, tales como salida del eje, brida y engranajes.
● 1 minuto de arco ≤ reacción negativa ≤ 3 minutos de arco
● Las proporciones de reducción oscilan entre 3 y 200
● Diseño del marco: aumenta el par y optimiza la transmisión de potencia
● Selección optimizada de los sellos de aceite: reduce la fricción y la eficiencia de transmisión del laminado
● Clase de protección IP65
● Garantía: 1 año

Especificación		Número del segmento	Ratio	NER070	NER090	NER120	NER155	NER205	NER235
Torque de salida nominal	Nm	soltero	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		el doble	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Inercia de rotación	En kg.cm3	soltero	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		el doble	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Precisión doble ángulo derecho eje hueco caja de engranajes transmisión de potencia ODM 2

Cuadro de parámetros		Número del segmento	Ratio	NER070	NER090	NER120	NER155	NER205	NER235
Torque máximo de aceleración	Nm	1,2	Entre 3 y 200	1.8 veces el par de salida nominal
Torque de frenado de emergencia	Nm	1,2	Entre 3 y 200	3 veces el par de salida nominal
Velocidad de entrada nominal	rmp	1	3 ~ 20	5000	4000	4000	3000	3000	2000
Velocidad de entrada nominal	rmp	2	Entre 15 y 200	5000	4000	4000	3000	3000	2000
Velocidad máxima de entrada	rmp	1	3 ~ 20	10000	8000	8000	6000	6000	4000
Velocidad máxima de entrada	rmp	2	Entre 15 y 200	10000	8000	8000	6000	6000	4000
Reacción ultraprecisa	el arcmin	1	3 ~ 20	¿Qué quieres decir?	≤ 2 años	≤ 2 años	≤ 2 años	≤ 2 años	≤ 2 años
Reacción ultraprecisa	el arcmin	2	Entre 15 y 200	¿Qué quieres decir?	≤ 4 años	≤ 4 años	≤ 4 años	≤ 4 años	≤ 4 años
Reacción exacta	el arcmin	1	3 ~ 20	≤ 4 años	≤ 4 años	≤ 4 años	≤ 4 años	≤ 4 años	≤ 4 años
Reacción exacta	el arcmin	2	Entre 15 y 200	≤ 7 años	≤ 7 años	≤ 7 años	≤ 7 años	≤ 7 años	≤ 7 años
Reacción negativa estándar	el arcmin	1	3 ~ 20	≤ 6 años	≤ 6 años	≤ 6 años	≤ 6 años	≤ 6 años	≤ 6 años
Reacción negativa estándar	el arcmin	2	Entre 15 y 200	≤ 9 años	≤ 9 años	≤ 9 años	≤ 9 años	≤ 9 años	≤ 9 años
Rigididad orsional	Nm/arcmin	1,2	Entre 3 y 200	8	14	27	52	148	305
Fuerza radial máxima	No	1,2	Entre 3 y 200	1730	3250	7000	9600	14500	27800
Fuerza axial máxima	No	1,2	Entre 3 y 200	865	1625	3500	4800	7250	13900
Momento de inclinación	Nm	1,2	Entre 3 y 200	77	152	325	530	920	1840
Vida de servicio	el tiempo	1,2	Entre 3 y 200	20000 horas (función continua 10000 horas)
Eficiencia	%	1	3 ~ 20	≥95%
Eficiencia	%	2	Entre 15 y 200	≥92%
Peso	En kg	1	3 ~ 20	2.1	5.8	11.2	22.4	46.8	83.0
Peso	En kg	2	Entre 15 y 200	2.0	4.6	11.1	21.8	43.7	95.0
Temperatura de funcionamiento	°C	1,2	Entre 3 y 200	-10 °C a 90 °C
La lubricación		1,2	Entre 3 y 200	Grasa sintética
Clase de protección		1,2	Entre 3 y 200	Protección IP65
Posición de montaje		1,2	Entre 3 y 200	Cualquier dirección
Nivel de ruido (N1 = 3000 rpm, sin carga)	dB (A)	1	3 ~ 20	≤ 63 años	≤ 65 años	≤ 68 años	≤ 70 años	≤ 72 años	≤ 74 años
Nivel de ruido (N1 = 3000 rpm, sin carga)	dB (A)	2	Entre 15 y 200	≤ 63 años	≤ 65 años	≤ 68 años	≤ 70 años	≤ 72 años	≤ 74 años
