Lugar de origen:
China.
Nombre de la marca:
Giant Precision
Certificación:
ISO9001
Número de modelo:
El modelo 14/17/20/20/25/32/40

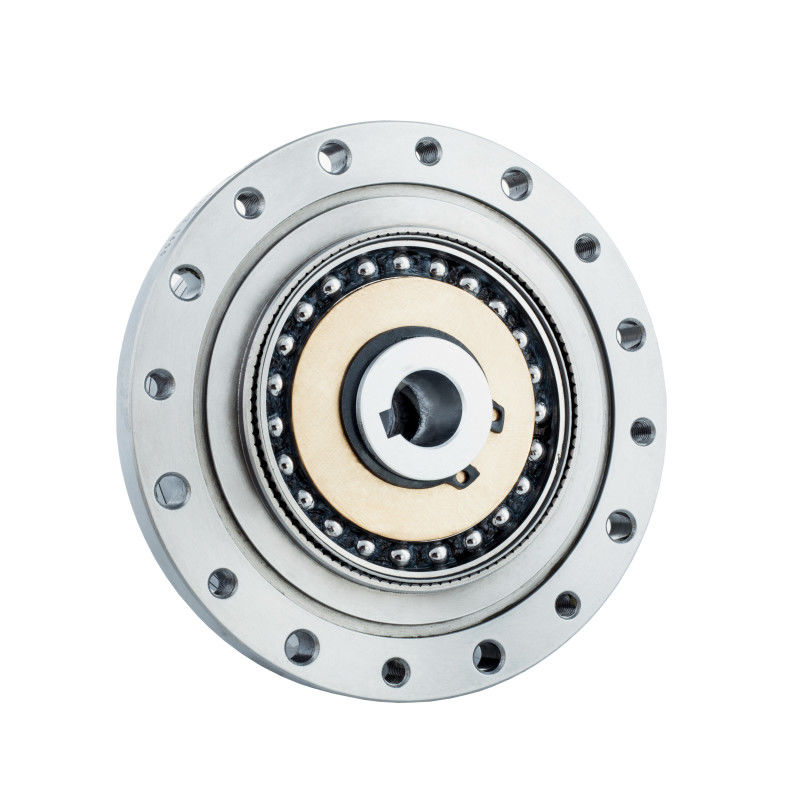

Descripción del producto
El reductor de ondas de deformación de la serie LSG-II se ha desarrollado específicamente para aplicaciones de alto par.
En comparación con la serie LSS estándar, la capacidad de carga del par supera el 30%, cuenta con una vida útil mejorada de más del 43%, que se esfuerza por una alta capacidad de carga y confiabilidad.
Los engranajes armónicos de la serie LSG-II se pueden utilizar ampliamente en robots humanoides, equipos de fabricación de semiconductores, equipos de fabricación de circuitos impresos, máquinas herramientas metálicas, equipos fotovoltaicos.
Características clave
EspecíficoEficienciael
Cuadro de parámetros nominales de la serie LSG - II
| Modelo | Ratio de reducción | Torque nominal a una entrada de 2000 r/min | Torque máximo admisible en el arranque y en la parada | Valor máximo admisible para el par de carga promedio | Torque momentáneo máximo permitido | Velocidad de rotación máxima de entrada ((Grasa) | Velocidad de rotación media admisible de entrada ((Grasa) | Reacción | Peso | Vida útil del diseño | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arco Sec | En kilos | Horario | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ¢ 20 | 0.51 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 58[1] | 5.9 [1] | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 58[1] | 5.9 [1] | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 58[1] | 5.9 [1] | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ¢ 20 | 0.67 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 109[1] | 11 [1] | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109[1] | 11 [1] | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109[1] | 11 [1] | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ¢ 20 | 0.96 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ¢ 20 | 1.46 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ¢ 20 | 3.11 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ¢ 20 | 4.6 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1510[1] | 154[1] | 15000 | |||||
| [1]El par máximo admisible está limitado por el par de accionamiento del tornillo de acoplamiento en el extremo de salida | ||||||||||||||
Imágenes detalladas
| Principales atributos deReducción de las ondas de tensión de mayor capacidad de par LSG - Serie II | |||
| Producto | Reducción armónica de mayor capacidad de par | ||
|
El material
|
Acero, aluminio, poliuretano, rodamientos y sellos, lubricantes | ||
|
Ratio de reducción
|
50, 80, 100, 120 | ||
|
Reacción
|
Menos de 20 segundos de arco | ||
|
Velocidad media de entrada
|
3500 r/min. | ||
|
Velocidad máxima de entrada
|
8500 r/min | ||
|
La vida diseñada
|
15000 horas | ||
|
Modelo
|
14, 17, 20, 25, 32, 40 | ||
|
Peso
|
0.51 a 4.6 kg | ||
| Garantización | 1 año | ||
Descargar dibujos en PDF
